Autor Thema:  Max. Abstand ermitteln - Zeichnung (1660 mal gelesen)
Fenerium-AK
Mitglied
Dipl. Ing (FH)

Sehen Sie sich das Profil von Fenerium-AK an!   Senden Sie eine Private Message an Fenerium-AK  Schreiben Sie einen Gästebucheintrag für Fenerium-AK

Beiträge: 1
Registriert: 23.07.2013

erstellt am: 23. Jul. 2013 16:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








Hallo,

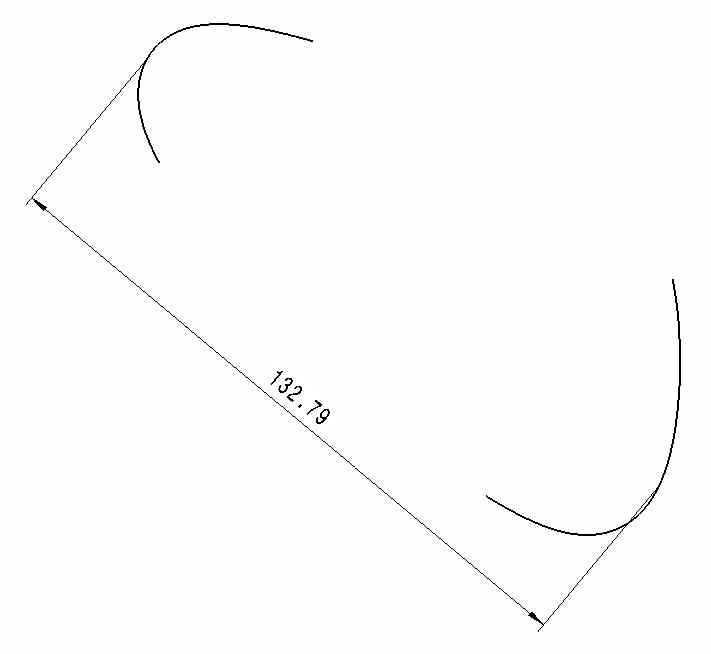

möchte bei dieser Ansicht (s. Anhang hier nur ein Teilausschnitt vom Bauteil) die max. Länge bemaßen.

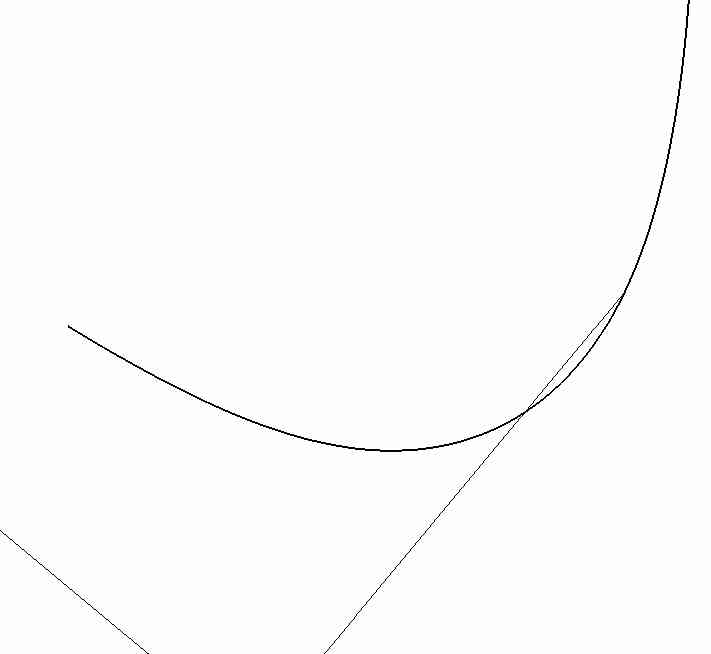

Beim bemaßen könnte ich Anchorpunkte auswählen, aber Auswahl Punkt 4 nimmt er nicht an. (s. Bild 3)

Selbst dann weiß ich nicht, ob dies der max. Abstand ist.(die Konturen bestehen aus Splines)

Kann mir da jemand bitte weiterhelfen?

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

xam0560
Mitglied
Konstruktion / Administration


Sehen Sie sich das Profil von xam0560 an!   Senden Sie eine Private Message an xam0560  Schreiben Sie einen Gästebucheintrag für xam0560

Beiträge: 445
Registriert: 11.08.2008

erstellt am: 24. Jul. 2013 11:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fenerium-AK 10 Unities + Antwort hilfreich

HIHO

Das ist doch ganz einfach.

Ich nenne dir mal die Methode die komplexer ist.

Gehe ins 3D und konstruier dir an diesen zwei Stellen jeweils deinen Punkt. Dann ab in die Ableitung und den 3D Punkt mit in die Zeichnung nehmen. Bei deiner Bemaßung dann, klickst du einfach die Punkte an und TA DA das wars.

Verstanden?

Wenn nicht, mach ich dir schnell ein Beispiel.

Ach ganz übersehen, du hast ja schon deinen Punkt. Warum kannst du ihn nicht anwählen? Hast du die Option "Erkennung über Schnittpunkten" schon ausprobiert?

------------------
Gruß,


Maximilian

[Diese Nachricht wurde von xam0560 am 24. Jul. 2013 editiert.]

[Diese Nachricht wurde von xam0560 am 24. Jul. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
