Hallo Zusammen,

leider bin ich hier im Forum nicht fündig geworden, drum hab ich mich gleich mal angemeldet und erstelle diesen ersten Beitrag:
Ich arbeite mit R19 SP06 und habe eine Baugruppe in einem Produkt.
Diese Baugruppe wird an ein Gehäuse montiert. Das Gehäuse soll in der Zeichnungsableitung als angrenzendes Bauteil in Strichzweipunktlinie dargestellt werden. Das bekomme ich zwar hin mit Eigenschaften überlagern, jedoch verdeckt das Gehäuse dann noch die restliche Geometrie.
Gibt es eine Möglichkeit, dass dieses Bauteil keine anderen verdeckt und was am bessten auch in Isometrischer Ansicht funktioniert?
Für Hilfe wäre ich sehr Dankbar!

Grüße
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

und Willkommen im Forum. Bitte Systeminfo ausfüllen.
ich kenn zwar deine Baugruppe nicht, aber was wäre mit einer "Breakout view"? Mit "Apply Breakout To" über RMT auf die ISO Ansicht -> Object -> Appley Breakout To kannst du diesen Ausbruch auch in der ISO Ansicht darstellen.
Sonst würde ich einfach einen Schnitt druch die Baugruppe erstellen und alle Bauteile außer dem Gehäuse "Cut in section views" deaktivieren.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Vielen Dank für die schnelle Antwort!
Systeminfo ist jetzt auch drinn

Leider komme ich mit der Ausbruchfunktion nicht weiter, da werden dann alle ursprünglichen Kanten, die sich im Ausbruch befanden, entfernt. Außerdem bräuchte ich dann überall einen Ausbruch.

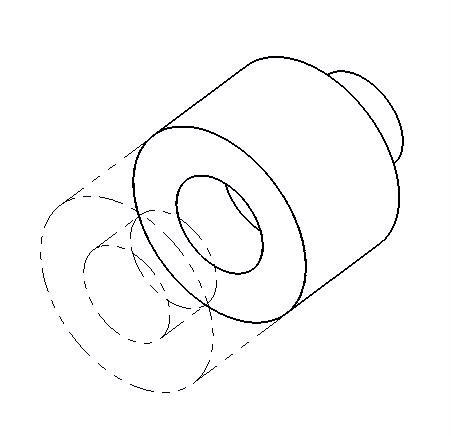

Im angehängten Bild habe ich skizziert, worauf ich eigentlich hinaus möchte.

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

und in welcher Umgebung hast du dann dein Bild erstellt? Assembly Design?

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das habe ich im Drafting per Hand skizziert

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

hab jetzt lange probiert und auf keinen grünen Zweig gekommen.
Was spricht eigentlich gegen die Schnitte?

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

die Schnitte sind ohne Frage eine saubere Lösung,
nur leider gehen dabei die Umrisse des geschnittenen bauteils verloren.
Daher interessiert es mich ob eine Darstellung angrenzender Bauteile in Strich-Zweipunkt-Linie nach Norm möglich ist.

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Christian.
Erzeuge Dir zwei identische iso-Ansichten. Bei der Einen blendest du über "Overload properties" die Umgebung aus. Bei der Anderen lässt du genau diese stehen und veränderst die Darstellung auf Phantomlinie. Anschliessend kannst Du beide Views mit "View positioning" "Superpose" ("Ansichtspositionierung" "Überlagern")deckungsgleich (Achsenkreuz auf Achsenkreuz) ausrichten. Alternativ zum ausblenden kannst du natürlich auch Szenen erstellen.

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tom,

super, das funktioniert! Danke für den Tip.
Kann man die zwei Ansichten auch dauerhaft miteinander verknüpfen?
So dass sie beim Verschieben zusammen bleiben?

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

meines Wissens leider nicht...

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
