Thema: Zeichnungsableitung einer Szene (4570 mal gelesen)
|
as02011961
Mitglied
Assistant Team Leader
   Beiträge: 47
Registriert: 01.07.2008 CATIA V5 R18
Windows XP
Professional x64 Edition
|
erstellt am: 25. Nov. 2009 15:16  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, ich habe folgendes Problem: Für einen Kunden erstellen wir z.Zt. eine ziemlich große Zeichnung einer komplexen Baugruppe. Für die einzelnen Views sind unterschiedliche Bauteilgruppierungen notwendig, die wir über Szenen strukturiert haben. So weit, so gut! Nachdem wir die Zeichnung mit unterschiedlichen Views und Sections fertig gestellt hatten, bekamen wir weitere Unterprodukte zu unserer ursprünglichen Assembly hinzu, und teilweise mussten wir komplette Unterprodukte austauschen gegen neuere Versionen. Das Problem war, dass die vorhandenen Szenen die neuen bzw. geänderten Elemente der Assembly nicht im Szenen-Baum darstellten, so dass wir die Views nicht auf den neueren Stand bringen konnten. Müssen wir alle Szenen und Views neu erstellen, oder machen wir grundsätzlich etwas falsch? Für eine schnelle Hilfe bedanke ich mich im Voraus! Wir benutzen übrigens CATIA V5 R18 auf Windows-Rechnern (64bit) Gruß
------------------
--------------
ASZ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion
Beiträge: 271
Registriert: 27.07.2004 Win XP
CATIA V5 R19SP3
|
erstellt am: 25. Nov. 2009 15:43 <-- editieren / zitieren --> Unities abgeben: Nur für as02011961
Das Problem hatten wir auch schon mal. Du musst bei der Erzeugung der Szenen drauf achten, dass du vorher das Gesamtprodukt selektierst und nicht nur einzelne Teilprodukte des gesamten Produkt. Die Szene würde ich dann mit partial (teilweise) erzeugen. Anschließend unerwünschte Teilprodukte ins NoShow schieben. Nun zu deinem vorhandenem Problem. Du hast die Möglichkeit die neu eingefügten Produkte zusätzlich in die Szene zu kopieren und anschließend das Original aus dem Baum im Assembly wieder zu löschen. Dadurch erreichst du, dass das neue Produkt sowohl in der Szene als auch im Assembly zu sehen ist. Ist natürlich zeitaufwendig, aber besser als alles neu zu machen.
Gruß
Edit: Dies gilt allerdings für partial erzeugte Szenen. ------------------
MfG Martin
maba-engineering
XING
 [Diese Nachricht wurde von Landskronbier am 25. Nov. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 25. Nov. 2009 15:50 <-- editieren / zitieren --> Unities abgeben: Nur für as02011961
Servus, du hast die Szenen mit dem Überlagerungsmodus "Voll" erstellt. Ein nachträgliches einfügen der Bauteile bzw. Baugruppen ist denoch möglich.
In diesem Thread hab ich diesem Thema schon mal eine Diskussion geführt. Welche Variante nun die Beste ist, kann ich dir leider nicht sagen. Kommt auf den Anwendungfall drauf an. ------------------
Mit freundlichen Grüßen
Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
as02011961
Mitglied
Assistant Team Leader
Beiträge: 47
Registriert: 01.07.2008 CATIA V5 R18
Windows XP
Professional x64 Edition
|
erstellt am: 25. Nov. 2009 16:10 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, erstmal Danke für das schnelle Feedback. Eine damit zusammenhängende Frage: Kann ich einer aus einer Szene erzeugten View nachträglich eine andere Szene zuweisen? Danke im Voraus! Gruß ------------------
--------------
ASZ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion
Beiträge: 271
Registriert: 27.07.2004 Win XP
CATIA V5 R19SP3
|
erstellt am: 25. Nov. 2009 16:16 <-- editieren / zitieren --> Unities abgeben: Nur für as02011961

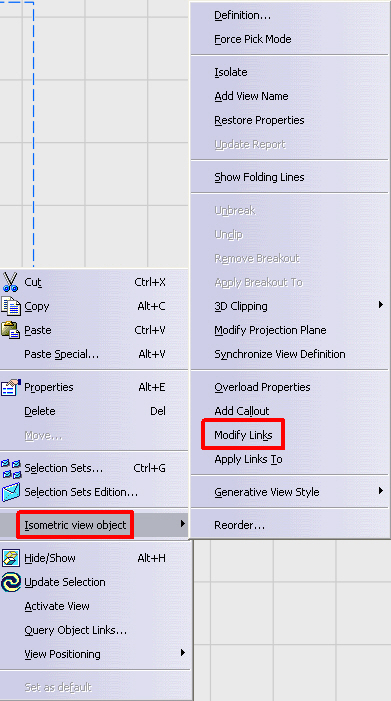

Ja, geht mit Modify Links. Rechte Maustaste auf die view - Menüunterpunkt "..object" - Modify Link - alte Szene löschen - Wechseln ins 3D neue Szene selektieren - Wechsel in die Zeichnung - Add all - Ok. Anschließend noch updaten und fertig. ------------------
MfG Martin
maba-engineering
XING
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
as02011961
Mitglied
Assistant Team Leader
Beiträge: 47
Registriert: 01.07.2008 CATIA V5 R18
Windows XP
Professional x64 Edition
|
erstellt am: 25. Nov. 2009 16:27 <-- editieren / zitieren --> Unities abgeben:
|
Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion
Beiträge: 271
Registriert: 27.07.2004 Win XP
CATIA V5 R19SP3
|
erstellt am: 25. Nov. 2009 16:33 <-- editieren / zitieren --> Unities abgeben: Nur für as02011961
Hast du ein Einbahnstrassenschild oder was funktioniert nicht? Vielleicht hilft das: Die neue Szene muss im selben Produkt drin sein, wie die Alte Szene. Und mit löschen der Szene meinte ich remove im Modify Link-Fenster. ------------------
MfG Martin
maba-engineering
XING
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
as02011961
Mitglied
Assistant Team Leader
Beiträge: 47
Registriert: 01.07.2008 CATIA V5 R18
Windows XP
Professional x64 Edition
|
erstellt am: 25. Nov. 2009 16:40 <-- editieren / zitieren --> Unities abgeben:
Hallo nochmal, ich bekomme kein Fenster, wo ich den Link modifizieren kann! Das ist das Problem! Ich bekomme mit der rechten Maustaste nur die Möglichkeit "Query Object links...". Ändern kann ich da nichts! Gruß ------------------
--------------
ASZ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
