Hallo zusammen,

ich habe heute 2D tif Dateien erhalten, die 1:1 abgezeichnet werden müssen. Meine Idee war, dies im Drafting zu tun. Ist es möglich, tif-Dateien auf dem Blatt zu projizieren, um diese dann abzuzeichnen?

Kann eine Zeichnung, die im Drafting gezeichnet worden ist auch in den 3D Bereich gezogen werden? Oder ist es nur möglich vom 3D Bereich eine Zeichnungsableitung zu erstellen?

Ich dank euch schon mal im Vorraus für eure Antwort.

Viele Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Track Daniels
Mitglied
CAD-Konstrukteur

Senden Sie eine Private Message an Track Daniels

Schreiben Sie einen Gästebucheintrag für Track Daniels

Beiträge: 62
Registriert: 26.06.2009

CATIA V5 R19 SP3
Dell Optiplex 960
WinDoof XP x64

erstellt am: 26. Jun. 2009 09:51

<-- editieren / zitieren -->

Unities abgeben:

Nur für funkstille

Moin Moin!

soweit ich weiss kann man im Drafting sogar tiff-Dateien direkt einfügen?

Probier mal -> Einfügen -> Bild

Gruss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

funkstille
Mitglied

Beiträge: 15
Registriert: 15.04.2009

erstellt am: 26. Jun. 2009 09:53

<-- editieren / zitieren -->

Unities abgeben:

Super, dank dir...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

schimme
Mitglied

Senden Sie eine Private Message an schimme

Schreiben Sie einen Gästebucheintrag für schimme

Beiträge: 278
Registriert: 01.11.2006

Intel i7 4x4,6Ghz|Win7x64|6GB Ram|Catia V5R19SP2|GTX 285

erstellt am: 06. Jul. 2009 18:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für funkstille

Zur 2. Frage kann ich forlgendes sagen: Du kannst Geometrie aus dem Drafting einfach über copy/past in eine Skizze einfügen. Das funktioniert auch mit Schrift, einfach als dxf speichern und dann im Drafting wieder öffnen --> Schrift besteht nun aus Linien, weiteres vorgehen wie oben.

p.s.: Wenn du dein Bild in den Blatthintergrund einfügst, kannst du es prima nachzeichen...

schimme

[Diese Nachricht wurde von schimme am 06. Jul. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 06. Jul. 2009 20:13

<-- editieren / zitieren -->

Unities abgeben:

Nur für funkstille

Servus
Wenn es um das "Nachmodellieren" geht, und nicht nur eine Zeichnung; siehe auch hier.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CescPel
Mitglied
Konstrukteur

Senden Sie eine Private Message an CescPel

Schreiben Sie einen Gästebucheintrag für CescPel

Beiträge: 12
Registriert: 02.11.2012

Catia V5

erstellt am: 28. Nov. 2012 09:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für funkstille


Hallo,

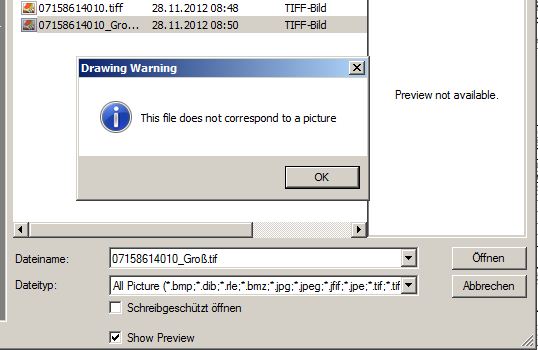

ich bekomme beim Versuch ein TIFF über "INSERT --> PICTURE" in die Zeichnung einzufügen immer die Fehlermeldung im Anhang. Kann mir jemand sagen, was zu tun ist?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 28. Nov. 2012 09:30

<-- editieren / zitieren -->

Unities abgeben:

Nur für funkstille

Servus
Konvertiere mal das Bild in ein anders Format (bzw andere Einstellungen der tiff-Datei).
AFAIR ist eine tiff-Datei nur ein Container im dem Bilder mit verschieden Kompressionsalgorithmen eingebettet werden können.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CescPel
Mitglied
Konstrukteur

Beiträge: 12
Registriert: 02.11.2012

Catia V5

erstellt am: 28. Nov. 2012 09:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für funkstille

Hallo Bernd,
TIFF ist als Format vorgegeben, bzw. eine Bilddatei, die auch bei Vergrößerung noch eine gute Auflösung bietet und die Dateigröße nicht sprengt.
Mit anderen Einstellungen hat es nicht funktioniert.

Gruß

Sebastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolfi_z
Moderator
Konstrukteur

Senden Sie eine Private Message an wolfi_z

Schreiben Sie einen Gästebucheintrag für wolfi_z

Beiträge: 2504
Registriert: 04.12.2004

CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler

erstellt am: 28. Nov. 2012 10:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für funkstille

Zitat:
Original erstellt von CescPel:
(...) eine Bilddatei, die auch bei Vergrößerung noch eine gute Auflösung bietet und die Dateigröße nicht sprengt. (...)

Offensichtlich verwendest Du tiff mit G4 Kompression monochrom 1-bit s/w (das einzige mir bekannte tiff, das keine Monsterdateien liefert) - stattdessen kannst Du aber auch png verwenden.

Dass das tiff-Einfuegen nicht funktioniert, kommt gelegentlich vor.

LG ... Wolfi

------------------
