Hallo V5' ler,

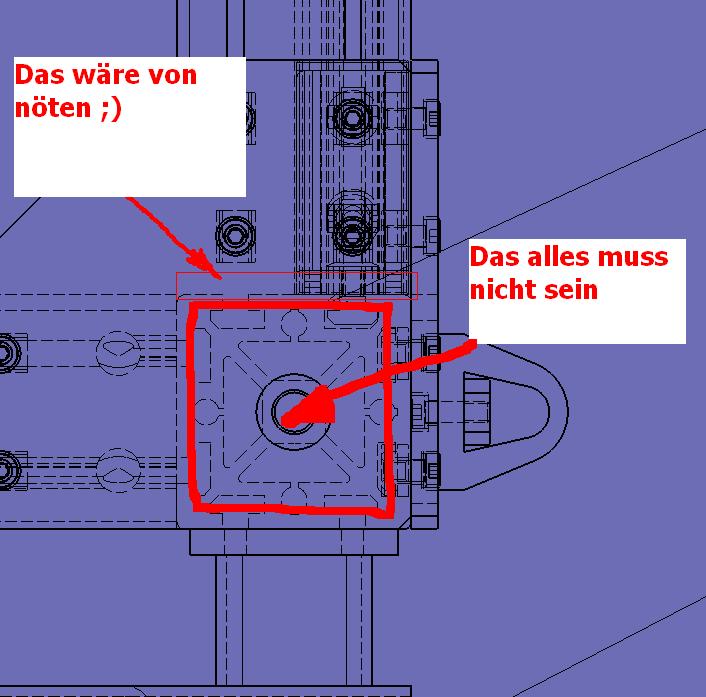

ich habe das Problem, dass zu viele verdeckte Kanten einer Konstruktion von Bosch Profilen angezeigt werden. Ich und mein Kollege haben uns dann gedacht,  dass es Zeit wäre, statt jede einzelne Linie zu löschen, einen Post ins Forum zu stellen.

Wie könnte man sich die Arbeit ersparen, wenn  man nur die Äußersten Kanten sprich grobe Konturen der Profile darstellen will...

Jede Hilfe ist uns gelegen
Wir sind froh, dass es euch gibt

Grüße Natascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 04. Feb. 2009 12:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snatascha 10 Unities + Antwort hilfreich




Hallo Natascha,

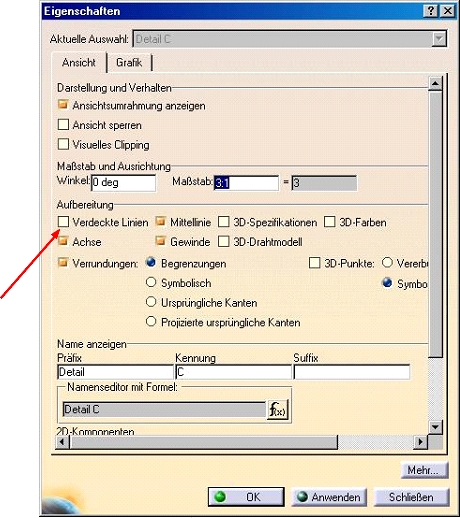

einfach in den Eigenschaften (Properties) der Ansicht (RM auf Rahmen) im Register "Ansicht" die versteckten Linien deaktivieren.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 04. Feb. 2009 13:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snatascha 10 Unities + Antwort hilfreich

Hallo Natascha.
Wenn du nur einige, aber nicht alle verdeckte Linien brauchst, kannst du das über die "Overload properties"(Eigenschaften überlagern) für jedes Part einzeln einstellen. Was Du aber NICHT kannst, ist von einem Part einige Linien sichtbar, andere nicht sichtbar zu gestalten. Dann mssut du wirklich die Dinger ins noshow setzen oder löschen.

gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

K.Siebert
Mitglied
Tech Zeichner


Sehen Sie sich das Profil von K.Siebert an!   Senden Sie eine Private Message an K.Siebert  Schreiben Sie einen Gästebucheintrag für K.Siebert

Beiträge: 415
Registriert: 19.05.2007

erstellt am: 04. Feb. 2009 13:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snatascha 10 Unities + Antwort hilfreich

Hallo,
Als kleine Randbemerkung VORSICHTIG mit dem löschen in den Zeichnungen je dach dem wie Catia in den Optionen eingestellt ist!
Generiert Catia das gelöschte wieder und die arbeit ist hinüber.

Hierzu kannst du folgendes noch mal lesen (weiter unten): http://ww3.cad.de/foren/ubb/Forum134/HTML/002822.shtml#000009

------------------
Sei Schlau bleib Dumm !!?!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tberger
Mitglied
Application Manager CATIA V5 / V6


Sehen Sie sich das Profil von tberger an!   Senden Sie eine Private Message an tberger  Schreiben Sie einen Gästebucheintrag für tberger

Beiträge: 1385
Registriert: 13.01.2007

WIN 7 64bit
V5R21SP3HF49
3DX/V6 R2016x

erstellt am: 04. Feb. 2009 13:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snatascha 10 Unities + Antwort hilfreich

Hallo Natascha,

kennst du schon die Funktion "Sketch Analysis"? Gibts auch im Drafting (R18). Da kannst du im Register "Geometry" der Reihe nach Linien etc. anklicken und ausblenden/loeschen bzw. erkennen, was wirklich schon eine geschlossenen Kontur ist.

Gruesse aus dem Rheinland

Thomas

------------------
CATIA - eine Laune der Natur ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MICHLICK
Mitglied
CAD Methodik Entwickler (CATIA; NX)


Sehen Sie sich das Profil von MICHLICK an!   Senden Sie eine Private Message an MICHLICK  Schreiben Sie einen Gästebucheintrag für MICHLICK

Beiträge: 456
Registriert: 20.06.2001

Der Aufwand bei Änderungen ist groß, wenn die Finger schneller klicken als das Gehirn denkt.

erstellt am: 04. Feb. 2009 13:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snatascha 10 Unities + Antwort hilfreich

  Hallo,

ich hab da glaube ich die Lösung:
Stelle doch einen enhancement request bei Dassault. Die sollen in den Eigenschaften der View einfach eine Option einbauen:
"Zeige das was ich sehen will".
  Damit sollte dann genau das passieren was Du willst.

Wenn das nicht klappen sollte wirst Du wohl einen anderen Weg finden müssen. So einfach per Knopfdruck wirst Du Deine Anforderung aber nicht gelöst bekommen.

------------------
Gruß Michael B.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

snatascha
Mitglied
Technische Zeichnerin


Sehen Sie sich das Profil von snatascha an!   Senden Sie eine Private Message an snatascha  Schreiben Sie einen Gästebucheintrag für snatascha

Beiträge: 41
Registriert: 02.08.2006

Windows XP Prof SP2
HP xw4300 P4 3.6GHz
NVIDIA Quadro FX 3450/4000
CATIA 5.14

erstellt am: 04. Feb. 2009 14:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Thomas,

kann die Funktion leider nicht finden. Vllt liegt es daran dass ich R14 habe??
Oder bin ich blind vor Aufregung

Zitat:
kennst du schon die Funktion "Sketch Analysis"?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 04. Feb. 2009 14:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snatascha 10 Unities + Antwort hilfreich

Hallo Thomas.
Diese Funktion geht nur bei selbst erzeugter Geometrie. Und das, was Natascha braucht, kann sie damit nicht machen. Oder verstehe ich die Funktion falsch?

gruß Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 818
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 04. Feb. 2009 17:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snatascha 10 Unities + Antwort hilfreich

Servus,

dis Sketch Analysis fürs Drafting gibt es erst ab R18! Hatte Thomas aber auch geschrieben.
Für dein Problem fällt mir auch keine richtige Lösung ein. Die Löscherei bringt wirklich nichts! Ein Update und alles ist wieder da. Catia ist eben dafür gemacht alles oder nichts anzuzeigen. Die Funktion nur Umrandung zeigen kommt vielleicht mit der R32   .
Da fällt mir gerade doch noch was ein. Du könntest versuchen eine Boundary im GSD zu erzeugen (natürlich nicht im Part des Profils!) und dann mit den Overloadproperties das Profil ausblenden. Das sollte funktionieren. Ach ja, nicht vergessen in der View die Option 3D-Wireframe einzuschalten.

Gruß
Daniel

Edit: @Tom: Du hast die Funktion richtig verstanden.

[Diese Nachricht wurde von Vespafahrer am 04. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

snatascha
Mitglied
Technische Zeichnerin


Sehen Sie sich das Profil von snatascha an!   Senden Sie eine Private Message an snatascha  Schreiben Sie einen Gästebucheintrag für snatascha

Beiträge: 41
Registriert: 02.08.2006

Windows XP Prof SP2
HP xw4300 P4 3.6GHz
NVIDIA Quadro FX 3450/4000
CATIA 5.14

erstellt am: 06. Feb. 2009 09:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Vespafahrer,

Welchen Befehl meintest du genau mit Boundary (ist das in der Skizze zu finden?) habe CATIA auf deutsch und kann diesen Befehl in der Online Doku nicht finden. Mit einem Bildchen des Buttons und des Fensters der Option wäre es auch getan.

Zitat:
Du könntest versuchen eine Boundary im GSD zu erzeugen (natürlich nicht im Part des Profils!) und dann mit den Overloadproperties das Profil ausblenden. Das sollte funktionieren. Ach ja, nicht vergessen in der View die Option 3D-Wireframe einzuschalten.

Danke !!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

stefan_r
Mitglied
Konstrukteur


Sehen Sie sich das Profil von stefan_r an!   Senden Sie eine Private Message an stefan_r  Schreiben Sie einen Gästebucheintrag für stefan_r

Beiträge: 259
Registriert: 09.10.2001

WIN7 Pro
CATIA V5 R19SP3HF48
MD2 XM2 DP2+GAS+....
HP Z400 Intel®Xeon® W3565@3,20GHz /12GB
Nvidia Quadro FX1800 /259.70

erstellt am: 06. Feb. 2009 11:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snatascha 10 Unities + Antwort hilfreich

Hallo Natascha,

evtl. ein workaround:
der "unerwünschten" Geometrie die Farbe "weiß" (255,255,255) zuweisen.
Am Bildschirm ist diese Geometrie nicht mehr sichtbar und sollte auch bei einem Update so bleiben.
Abhängig von den Druckeinstellungen unter:
Drucken->Optionen->(Echte Farbe/Graustufe/Monochrom) und "Weiße Verktoren schwarz drucken"
kann man die entsprechende Geometrie mitdrucken oder weglassen.

Vielleicht hilft es Dir ja.

------------------
Gruss

Stefan R.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 818
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 06. Feb. 2009 18:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snatascha 10 Unities + Antwort hilfreich

Hallo Natascha,

immer diese deutschen Umgebungen  .
Den Befehl Boundary (Begrenzung) findest Du im GSD (Generative Shape Design).
Also mal ganz von vorne: In der Baugruppe ein neues, leeres Part (Teil) erstellen. Dann das Part aktivieren und ins GSD wechseln (Start> Flächen> Generative Shape Design). Dort zuerst den Befehl "Ableitung" (Unter "Einfügen> Optionen" zu finden) benutzen und nur die Mantelfläche des Profils Ableiten. Ob Du die Verlinkung behalten willst bleibt dir überlassen. Jetzt das neue Part in einem Neuen Fenster öffnen (der Einfachheit halber...). Danach die Begrenzungen der Fläche mit Begrenzung ableiten und die abgeleitete Fläche ausblenden. Jetzt sollten nur noch zwei Kurven zu sehen sein. In die Zeichnung wechseln und in der View „Drahtgeometrie“ einschalten und mit den Überlastungseigenschaften einstellen dass das Profil nicht verwendet wird. Nach der Aktualisierung sollte das Profil weg sein und nur noch die Kontur zu sehen sein.
Farbe auf weiß stellen würde ich nicht machen. Die sind nach dem Aktualisieren wieder Schwarz. Das kann man erst ab der R17 einstellen. Frisst aber gerade bei großen Baugruppen Performance!

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
