Thema: Welle abschneiden (3765 mal gelesen)
|
Andii
Mitglied
   Beiträge: 11
Registriert: 23.03.2008
|
erstellt am: 15. Dez. 2008 21:51  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich brauch bitte schnell Hilfe. (Es geht um Catia V5R18) Ich habe aus einem Getriebe eine Welle rausstehen, die ich natürlich nicht in ganzer Länge darstellen will.
Meine Frage:
Wie kann ich eine Begrenzung definieren, also so eine frei skizzierte Linie, ab der die Ansicht abgeschnitten wird? Vielen Dank im vorraus,
grüße Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 15. Dez. 2008 22:17 <-- editieren / zitieren --> Unities abgeben: Nur für Andii
Servus Versuch mal: -> Einfügen -> Ansicht -> Ansicht aufbrechen -> Aufbrechen einer Ansicht (ist nur eine Gerade an der aufgebrochen wird) Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lusilnie
Mitglied
Beiträge: 1486
Registriert: 13.07.2005
|
erstellt am: 15. Dez. 2008 22:44 <-- editieren / zitieren --> Unities abgeben: Nur für Andii
Hallo Andii, ab R17 kannst Du auch das "3D Clipping" nutzen. Wenn Du dort die "Clipping Box" wählst, kannst Du relativ einfach Deine Ansicht "eingrenzen"
mfg,
Lusilnie
------------------
Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!! frei nach größeren Geistern Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andii
Mitglied
Beiträge: 11
Registriert: 23.03.2008
|
erstellt am: 16. Dez. 2008 10:35 <-- editieren / zitieren --> Unities abgeben:
also die variante von lusilnie hat sehr gut funktioniert und das ergebnis gebracht das ich wollte. Nur leider wird die Stelle nicht gekennzeichnet an der abgeschnitten wurde, jetzt sieht es so aus als wäre die Welle einfach wirklich so kurz. Weiss da noch jemand Abhilfe? Und ich würde gerne diesen Beitrag missbrauchen für eine zweite Frage:
bei der Passfederdarstellung nach Norm, muss ich ja einen Ausbruch in die Wellenansicht bringen. Wie geht das in Catia? Kenne es nur aus ProE... gleiche vorgehensweise? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lusilnie
Mitglied
Beiträge: 1486
Registriert: 13.07.2005
|
erstellt am: 16. Dez. 2008 23:03 <-- editieren / zitieren --> Unities abgeben: Nur für Andii

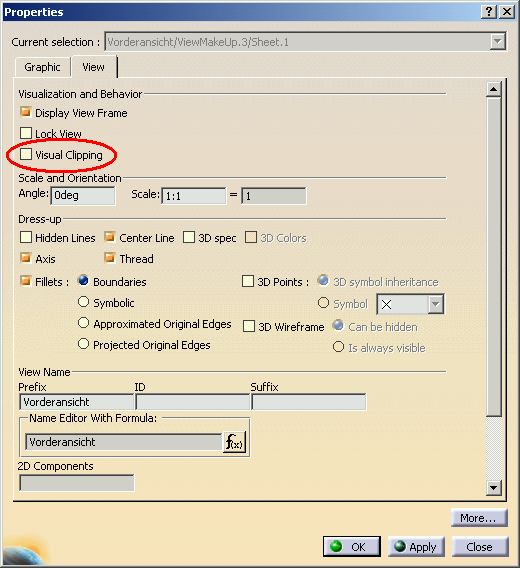

Hallo Andii, ich glaube, da hast Du etwas verwechselt! Ich meinte nicht das "Visual Clipping" aus den Eigenschaften der View (siehe Bild "VisualClipping.jpg"), sondern die Funktion "Add 3D Clipping" (siehe Bild "3D_Clipping.jpg"). Alternativ kannst Du auch die Welle nur "einkürzen", mit dem ersten Befehl auf der unteren Leiste (Toolbar). Für Deine neue Frage ist das mittlere Icon der unteren Leiste die richtige Wahl. Hier kannst Du ein Ausbruch-Profil skizzieren und dann die Tiefe des Ausbruchs festlegen. Die Pro-E-Vorgehensweise kenne ich leider nicht.
mfg,
Lusilnie
------------------
Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!! frei nach größeren Geistern Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andii
Mitglied
Beiträge: 11
Registriert: 23.03.2008
|
erstellt am: 17. Dez. 2008 17:33 <-- editieren / zitieren --> Unities abgeben:
|
Vespafahrer
Mitglied
Konstrukteur
Beiträge: 818
Registriert: 12.02.2007 ____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5
|
erstellt am: 17. Dez. 2008 17:43 <-- editieren / zitieren --> Unities abgeben: Nur für Andii
|
Lusilnie
Mitglied
Beiträge: 1486
Registriert: 13.07.2005
|
erstellt am: 17. Dez. 2008 22:49 <-- editieren / zitieren --> Unities abgeben: Nur für Andii
Hallo Andii, Dein Problem lässt sich ohne Bild nicht klären. Mach doch mal ein Bild, wie Dein abgebrochenes Wellenstück aussieht. Vielleicht lässt sich dann auf den Fehler schließen...
mfg,
Lusilnie
------------------
Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!! frei nach größeren Geistern Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
