Hallo!

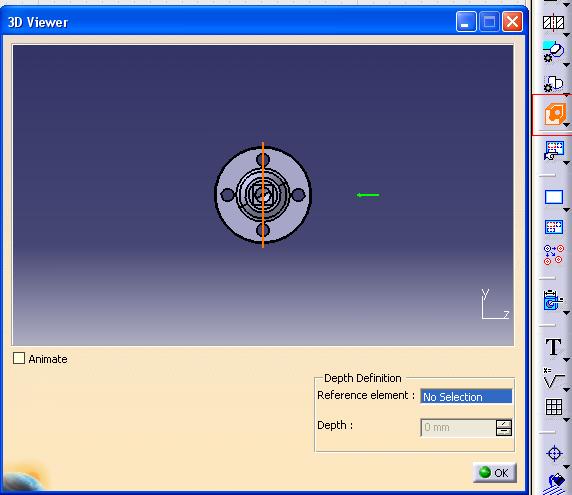

Wenn ich auf das Symbol Ausbruch klicke, um einen zu erstellen, erscheint bei mir zunächst der 3D Viewer ( siehe Bild ). Darin ist eine Ebene sichtbar, die ich verschieben kann, um die Tiefe des Ausbruchs zu bestimmen.

Mein Problem ist: Wie kann ich da unten im Feld "depth" die Tiefe selbst eingeben? Oder wie kann ich unter Referenz sagen, nehme eine bestimmte Ebene aus dem Modell, die die Tiefe bestimmen soll? Oder was ist sonst mit Referenz gemeint und wie wähle ich diese an?

Mit dem manuellen Verschieben der vorgegebenen Ebene bekomme ich nie eine genaue Tiefe, z.B. durch die Mitte einer Bohrung.

danke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
soweit ich weis, musst du ein Referenzelement anwählen, bevor du einen Abstand zu diesem Element eingeben kannst.

------------------
MFG
Rick Schulz

Konfuzius sprach: "Wer sich das Alte noch einmal vor Augen führt, um das Neue zu verstehen, der kann anderen ein Lehrer sein."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tweety79,

für die Tiefe brauchst Du eine 2. Ansicht: hier kannst Du durch Anklicken von einem Element (z.B. den Rand einer Bohrung) die Tiefe genau bestimmen. Wenn du von dieser referenz noch um einen bestimmten Betrag abrücken willst, kannst du im Feld "Tiefe" einen Wert eingeben.
Wenn Du "Animation" aktivierst, sieht man sehr gut, wie tief der Ausbruch wird, wenn man die Referenzansicht mit der Maus überfährt und die Referenz angibt.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Die Referenz wählt man in der Zeichnung.
Erst in das Feld "Reference element:" klicken (damit es Blau unterlegt wird) und dann auf einer anderen Ansicht ein Geometrieelement anklicken, das auf der gewünschten Höhe ist (Bohrung, Fläche, ...). Danach sollte das gewählte Element im Feld stehen und auch die Fläche auf der 3D-Vorschau markiert sein.
Dann kann man noch ein Offset davon eingeben wenn man will.

Hoffe geholfen zu haben.

Da war ich wohl zu langsam!
Gruß an Mörchen!

------------------
MfG
Daniel

[Diese Nachricht wurde von Dän am 05. Nov. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Leute.

Eben gerade habe ich es auch herausgefunden.

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leute

Habe da ein kleines Problem. Ich habe einen Schnitt von einer Baugruppe gemacht, wobei ich ein Teil ungeschnitten dargestellt habe. (Hab über die Baugruppe eingestellt das nichte geschnitten werden soll)
Von diesem Teil möchte ich jetzt aber gerne noch einen Ausbruch machen. Das geht aber in der Schnittdarstellung irgendwie nicht.

Hat jemand ne Lösung für mein Problem?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

für diese Frage hättest du einen neuen Beitrag aufmachen können. Das geht bei uns eigentlich straflos.

Außerdem brauchen wir noch ein paar Infos:
- Release mit Servicepack
- Betriebssystem

Mit R18SP7 funktioniert es problemlos.

Viele Grüße,

CEROG

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

Habe die Version R18

Service Pack weiß ich gar nicht, ist jetzt ne dumme frage aber wo kann ich das nachschauen?

Betriebssystem ist Windows xp

Habe das gerade nochmal probiert, bekomme es aber nicht hin.

Ich benutze dafür die Funktion "Ausbruchansicht". Wenn ich das bei einer ganz normalen Ansicht mache, klappt das mit dem Ausbruch wunderbar, aber wenn ich das bei der Schnittdarstellung mache funktioniert es einach nicht. Was mache ich falsch oder muss ich eine andere Funktion dafür benutzen?

danke erstmal für deine schnelle Antwort, hatte ich nicht mit gerechnet

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Move83,

ich fürchte, wenn Du im Produkt bestimmst, dass das Bauteil nicht geschnitten werden soll, kannst Du keinen Ausbruch machen.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mörchen:
Hallo Move83,

ich fürchte, wenn Du im Produkt bestimmst, dass das Bauteil nicht geschnitten werden soll, kannst Du keinen Ausbruch machen.

Gruß
Mörchen

---

Daran liegt es. Das gleiche gilt, wenn du mit den Overload Properties bestimmst, dass das Teil in Section Views nicht geschnitten  dargestellt werden soll

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

Hallo Tweety79,

Du hast eine Chance zum Schummeln:
Du kannst die Welle nochmal ableiten, allerdings muss das vom Part geschehen (Im extra Fenster einzeln aufgemacht) nicht aus dem Produkt. Dort kannst du den Ausbruch machen und die Ansicht mit der anderen überlagern.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mörchen:

Du hast eine Chance zum Schummeln:

---

Pfui.

Die saubere Lösung: Im Assembly das Schneiden in Section Views wieder zulassen.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

Hallo CEROG,



Zitat:

---

Pfui.

---

Ich schäme mich... :(



Zitat:

---

Die saubere Lösung: Im Assembly das Schneiden in Section Views wieder zulassen.

---

Dann hat er aber die geschnittene Welle im Produktschnitt.

Am besten macht man eine zusätzliche Ansicht mit dem Ausbruch, dann muss man nicht schummeln.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mörchen:
Hallo CEROG,

  Dann hat er aber die geschnittene Welle im Produktschnitt.

Am besten macht man eine zusätzliche Ansicht mit dem Ausbruch, dann muss man nicht schummeln.

Gruß
Mörchen

---

Stichwort: Overload Properties.

Eventuell muß man mal mit dem Schnittverlauf spielen.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

Guten abend zusammen!
Also ich würd das ja so machen:
In der Baugruppeninstanz das schneiden zuerstmal zulassen!
1. Baugruppe ableiten
2. über die overload Properties für die welle in dieser Ableitung den Schalter bei "shown" ausschalten (nicht den anderen, mit dem project!)
3. im 3D eine schene erstellen in der nur die welle sichtbar ist (alles ins hide, nur die welle wieder rausholen)
4. Von dieser Scene eine Ableitung machen und wie gewünscht die Welle ausbrechen.
5. Die gerade erzeugte mit superpose auf die vorher erzeugte view legen.

gruß Tom

P.S. wenn du die welle als einzelteil ableitest bringt das zwei Probleme: zum Einen führt der Link der Zeichnung nicht nur zum Produkt, sondern auch zum Part und zum Anderen läuft das mit dem Superpose nicht so gut, da das Bauteil einen anderen Ursprungspunkt hat, als die Baugruppe. Somit trifft also die Welle dann nicht so gut die "Lücke" im Produkt!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
