Hallo liebe Community!

Bin neu hier und auch ein ziemlicher Neuling in Catia. Habe eine Frage zur Zeichnungsableitung von Zahnrädern (bei Schnitt durch die Achse).

Für ein Konstruktionsprojekt müssen die Zahnräder im Schnitt normgerecht dargestellt werden, d.h. der Körper geschnitten, Zahn oben und unten ungeschnitten und der Teilkreisdurchmesser als Strichpunktlinie.

Gibt es eine gute Möglichkeit, wie man eine solche Darstellung in der Zeichnung erreichen kann? Was für ein 3D-Modell des Zahnrades nimmt man da am besten her? Über Tipps würde ich mich sehr freuen!

Danke im Voraus und schöne Grüße,
Constantin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Willkommen im Forum.
Bitte in Zukunft die Suchfunktion benutzen.
Zum Thema: siehe hier und hier

Gruß
Bernd

PS: Bitte bei Gelegenheit Systeminfo ausfüllen.

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schau mal...
http://ww3.cad.de/foren/ubb/Forum134/HTML/002573.shtml#000001

------------------
    " TARGET=_blank>http://ww3.cad.de/foren/ubb/Forum134/HTML/002573.shtml#000001

------------------
    </A>

Modedit: Link korrigiert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Danke vielmals für die schnelle Hilfe! Tut mir Leid, ich hätte wirklich gleich suchen können...

Hilbo: Habe mir dein Zahnrad runtergeladen, aber leider kann ich es nicht öffnen (die Fehler lauten "Falsche Anwendungsstufe" bzw. "ungültige Datenstruktur"). Kann das vielleicht an der Catia-Version liegen? Meine ist 5R14.

lG,
Constantin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus
Ja, liegt an der versiion. Das Teil wurde mit R17 erstellt.

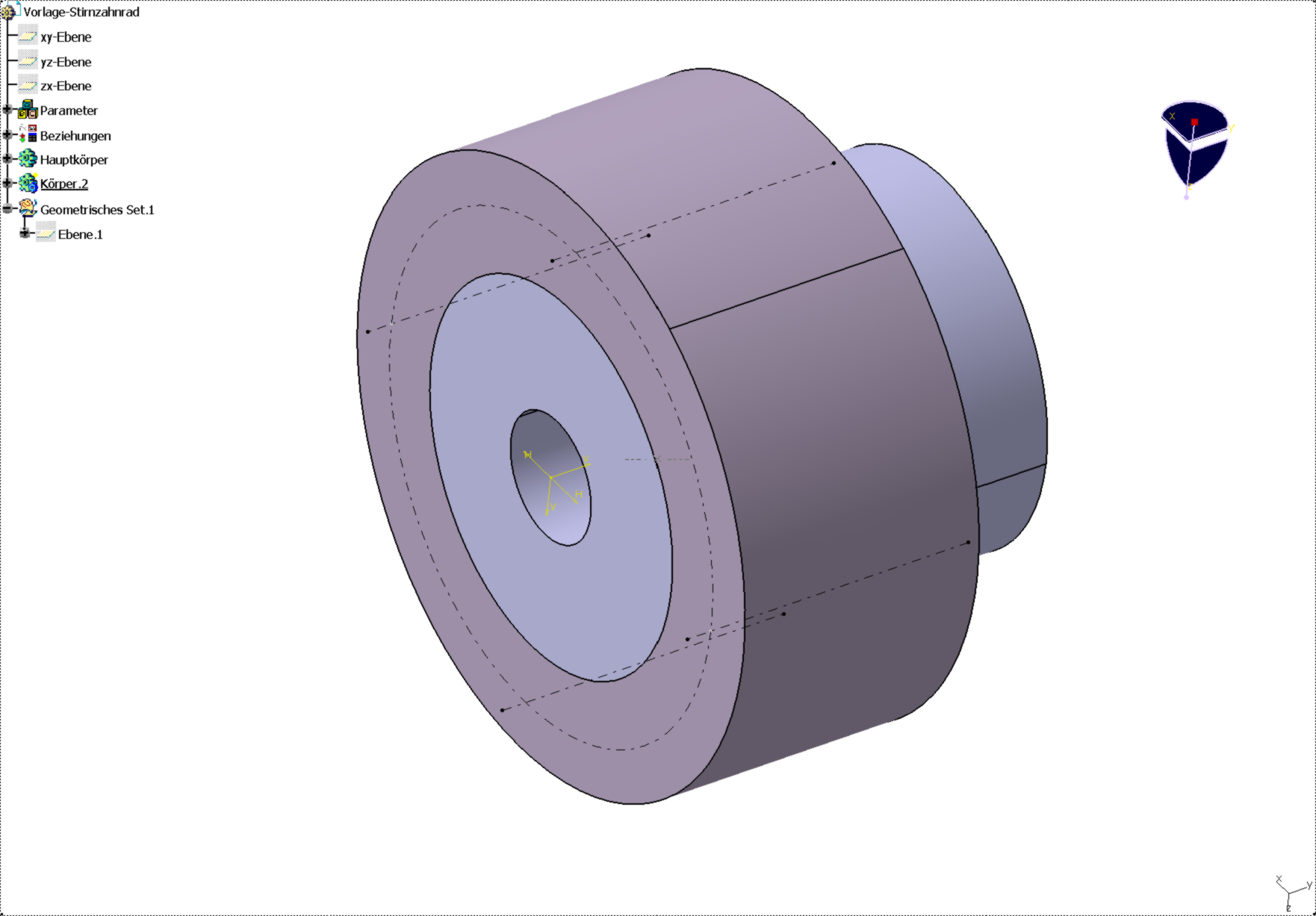

Ich hab mal ein Bild davon angehängt.

Gruß
Bernd

------------------
