Thema: Radienvermassung mit 2 Pfeilen (leader) (2995 mal gelesen)
|
ms.elsu
Mitglied
   Beiträge: 17
Registriert: 20.02.2007
|
erstellt am: 22. Aug. 2008 09:28  <-- editieren / zitieren -->   Unities abgeben:
|
alan bei der arbeit
Mitglied
Konstrukteur / CAD-Betreuer
Beiträge: 45
Registriert: 10.07.2008 Windows XP (office 2003)
CATIA V5 R18 SP2 & VPM
|
erstellt am: 22. Aug. 2008 10:58 <-- editieren / zitieren --> Unities abgeben: Nur für ms.elsu
Ist das denn überhaupt irgendwo möglich?!?!? Wo soll denn der 2. Pfeil hin  ? Ein RADIUS wird doch IMMER nur mit einem Pfeil beschrieben, andererseits ist es eine Durchmesserangabe, siehe Bild und schau nochmal im Hoischen! Manchmal glaubt man hier "aufs Korn genommen" zu werden:  ------------------
;-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 22. Aug. 2008 11:00 <-- editieren / zitieren --> Unities abgeben: Nur für ms.elsu
Servus Es geht wohl eher darum eine Radienbemassung für mehrere Radien zu verwenden. Geht leider nur mit Trickserei: Hinweislinie verwenden (ggf Text mit Hinweislinie) Gruß
Bernd
------------------
Warum einfach, wenn es auch kompliziert geht.
[Diese Nachricht wurde von bgrittmann am 22. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ms.elsu
Mitglied
Beiträge: 17
Registriert: 20.02.2007
|
erstellt am: 22. Aug. 2008 11:25 <-- editieren / zitieren --> Unities abgeben:
Hallo, Vielen Dank für eure Antworten.

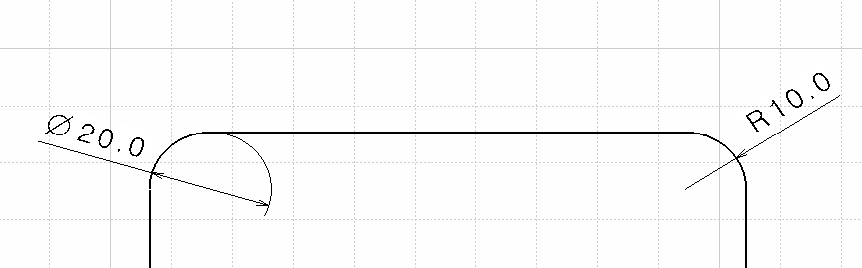

Schade, dass dies nicht wie bei V4 einfach zu handhaben ist. @alan: im Anhang habe ich ein screen gepostet, um dir zu zeigen
was gemeint war. freundliche Grüsse
Mischa Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alan bei der arbeit
Mitglied
Konstrukteur / CAD-Betreuer
Beiträge: 45
Registriert: 10.07.2008 Windows XP (office 2003)
CATIA V5 R18 SP2 & VPM
|
erstellt am: 22. Aug. 2008 11:35 <-- editieren / zitieren --> Unities abgeben: Nur für ms.elsu
Ach so! @bgrittmann: Dann macht die Frage auch Sinn  @ms.elsu: Wenn es sich in der kompletten Zeichnung um die gleiche Radiengröße handelt, helfen wir uns z.B. teilweise mit einem Text über (nahe) dem Schriftfeld: "alle unbemaßten Radien R=xxmm". Machen wir auch bei Fasen, Biegeradien etc. In beiden Fällen ist zu beachten, dass die Textangabe NICHT assoziativ zum 3D ist! ------------------
;-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alan bei der arbeit
Mitglied
Konstrukteur / CAD-Betreuer
Beiträge: 45
Registriert: 10.07.2008 Windows XP (office 2003)
CATIA V5 R18 SP2 & VPM
|
erstellt am: 22. Aug. 2008 11:37 <-- editieren / zitieren --> Unities abgeben: Nur für ms.elsu
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 22. Aug. 2008 11:54 <-- editieren / zitieren --> Unities abgeben: Nur für ms.elsu
Hallo an alle, nur eine Randbemerkung: Zitat:
In beiden Fällen ist zu beachten, dass die Textangabe NICHT assoziativ zum 3D ist!
Man kriegt den Wert mit einer Attributverknüpfung assoziativ. Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alan bei der arbeit
Mitglied
Konstrukteur / CAD-Betreuer
Beiträge: 45
Registriert: 10.07.2008 Windows XP (office 2003)
CATIA V5 R18 SP2 & VPM
|
erstellt am: 22. Aug. 2008 12:42 <-- editieren / zitieren --> Unities abgeben: Nur für ms.elsu
Zitat:
Man kriegt den Wert mit einer Attributverknüpfung assoziativ.
Hast Du eine Anleitung parat? Wie erzeuge ich eine Attributverknüpfung vom 2D-Text zu einem 3D-Radius? Kommt es dann darauf an, ob der Raduis im Sketcher oder als Feature definiert ist? Wir verwenden VPM, gelingt das dann auch? Vielen DANK vorab. ------------------
;-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 22. Aug. 2008 14:10 <-- editieren / zitieren --> Unities abgeben: Nur für ms.elsu
Hallo alan bei der arbeit, Ich hatte da schonmal was geschrieben, finde es leider mit der suche nicht . Wegen VPM kann ich keine Aussage machen. ansonsten ist es nicht schwierig, wenn man etwas Übung mit Parametern hat. Um einen assoziativen Text zu einem Parameter aus dem Bauteil zu erzeugen, muss zuerst ein Textfeld geöffnet werden. Ohne den Texteditor zu schließen wird nun auf der grünen Umrandung des Textes im Kontextmenü „Attributverknüpfung“ aufgerufen. Jetzt kann der Parameter gewählt werden und erscheint im Textfeld. Er wird bei jedem Update aktualisiert (Update evtl. erzwingen).
Mit der „Attributverknüpfung“ ist es möglich, in ein beliebiges Textfeld (auch im Zeichnungsrahmen) eine Verknüpfung zu den Eintragungen im Eigenschaftenfenster der Partnummer zu erzeugen. Man kann mit verlinkten Parametern auch eine Tabelle befüllen.
Gruß
Mörchen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
.cept GmbH
Mitglied
CAD / PDM Senior Consultant
Beiträge: 213
Registriert: 21.04.2006 AIX 5.3.6
VPM16 PTF7 HF19
CATIA V5 R18 SP2 HF77 64 bit
CATIA V425
Win XP 64 bit
IBM HC10 Blade Workstation
3D COM
CATIA V5 R18 SP6 64 bit
CATIA V6 2009X
|
erstellt am: 22. Aug. 2008 15:00 <-- editieren / zitieren --> Unities abgeben: Nur für ms.elsu
Hallo Alan bei der Arbeit, VPM ist kein Problem solange Du einen Document zu Document Link erzeugst (Einzelteil- und 2D Document in einem eigenen Fenster öffnen). Kann zum Beispiel für die Bezeichnung der Blechdicke bei GSMD Teilen benutz werden (ZUSCHNITT, t=X).Um im AIX im Kontextmenü die Funktion 'Attributverknüpfung' zu bekommen musst Du das Kontextmenü ausserhalb des Texteditors auf dem Blatt öffnen. Gruß, Frank Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alan bei der arbeit
Mitglied
Konstrukteur / CAD-Betreuer
Beiträge: 45
Registriert: 10.07.2008 Windows XP (office 2003)
CATIA V5 R18 SP2 & VPM
|
erstellt am: 22. Aug. 2008 15:23 <-- editieren / zitieren --> Unities abgeben: Nur für ms.elsu
@möhrchen: Danke für die ausführliche Erklärung, konnte es nachvollziehen und erfolgreich ausführen  @Frank: Ebenfalls Dankeschön, habs getestet, neues VPM-Part&Documents angelegt und funzt perfekt!  An beide: Unities sind aufm Weg ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 23. Aug. 2008 04:33 <-- editieren / zitieren -->
Zitat:
Original erstellt von ms.elsu:
Hallo,Vielen Dank für eure Antworten.
Schade, dass dies nicht wie bei V4 einfach zu handhaben ist. @alan: im Anhang habe ich ein screen gepostet, um dir zu zeigen
was gemeint war. freundliche Grüsse
Mischa
Spricht etwas dagegen, hinter das Maß (2x) zu schreiben, wie es in der Norm vorgesehen ist? ------------------
