Hallo,

wie kann ich denn bei allen ansichten die mittelllinien zb: von gewindebohrungen im bauteil anzeigen lassen?

...CATIA V5 R16

Gruß und vielen Dank, Sash.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

alle Ansichten markieren (im Baum) und dann über Eigenschaften einschalten.

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ Vespafahrer

...ja, da ist alles schon eingestellt.

angewählt ist: MITTELLINIE; ACHSE; GEWINDE, ...

eigentlich müssten jetzt die mittellinien der gewindebohrungen zu sehen sein, aber dort tut sich nichts.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

02_4Kant.pdf

hier noch mal ein bild (pdf) zur verdeutlichung meines problems.

...also die 4 gewindebohrungen am boden sind nicht bei den anderen beiden seitliche ansichten zu erkennen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo blondsash,

was hast du für eine Liniendicke verwendet?

der Maßstab 1:2 ist schlecht gewählt. 1:1 wäre besser, evtl. auch 2:1 und die langen Ansichten unterbrechen. Dann erkennst du auch besser die Gewindelinien und Mittellinien.

Ansonsten kann man dir den Hoischen empfehlen.

Viele Grüße,

CEROG

------------------
CATIA-FAQ

http://www.cad-gaenssler.de

---

02_4Kant.jpg Alle_Einstellung__.JPG Blatt_Einstellung_.JPG

@CEROG

danke erstmal für die antwort. was ich aber nicht versteh ist, was denn der maßstab mit der anzeige der mittellinie der gewinde zu tun hat. ich hab natürlich mal probiert einen anderen maßstab zu verwenden. doch die linien sind einfach nicht da!!!

...und danke für den tip mit dem HOISCHEN ...habe den wink verstanden. das teil steht aber schon hier vor mir auf dem regal

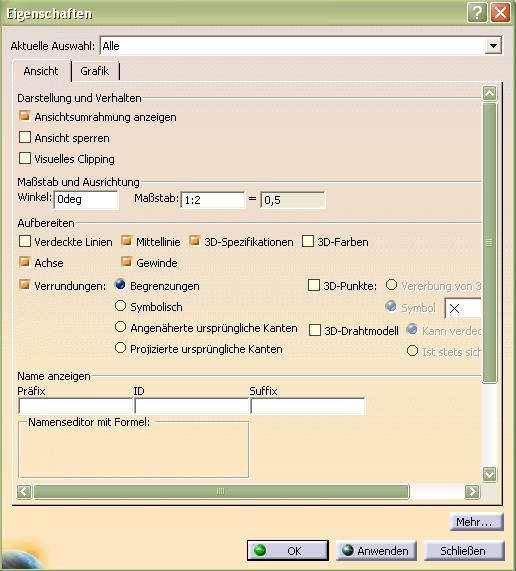

hab noch mal bilder der einstellungen gemacht. ich habe keine ahnung, was ich da noch verändern soll?!

vielen dank für jegliche antwort

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Sash,

die Mittellinien von verdeckter Geometrie sieht man nur, wenn die verdeckten Linien aktiviert sind. Vielleicht kann man was anderes einstellen, habe aber nichts gefunden bisher.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Blondsash,

schalte doch mal die Darstellung der verdeckten Kanten ein. Vielleicht klappt das dann ja.

Wobei mir schleierhaft ist, wozu du die Mittellinien haben möchtest - das Teil ist eindeutig dargestellt.

------------------
CATIA-FAQ

http://www.cad-gaenssler.de

---

@CEROG, MÖRCHEN

ja, wenn man verdeckte Kanten aktiviert, dann sieht man sie. doch man sieht auch den ganzen rest des gewindes gestrichelt. das möchte ich nicht. ich habe es nun mal so gelernt und in der praxis auch erlebt, dass mittellinien von bohrungen und gewinden immer mit dargestellt werden, wenn es die übersichtlichkeit zulässt.

...ich kann mich erinnern, dass man diese mittelllinien bei PRO-E und Solid Works gleich mit anzeigen lassen konnte?!

hmmmm...scheint wohl keine richtige lösung für mein problem zu geben

Gruß, sash

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo sash,
wenn Du (sorry, entgegen der Norm des technischen Zeichnens) die Mittellinien haben willst, musst Du die im Part als Drahtgeometrie reinkonstruieren und dann in den Eigenschaften der Ansicht "3D-Drahtmodell, ist stets sichtbar haken. Wenn Du in den Standards dann noch eingestellt hast, dass der Linientyp der Drahgeometrie im Drawing übernommen werden soll, bist Du am Ziel angekommen. Wie das eingestellt wird, findest Du auch hier im Forum.

[Diese Nachricht wurde von hilbo am 30. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

@blondsash:
Die Idee, die Mittellinien unsichtbarer Gewindebohrungen anzuzeigen, halte ich für die Verschwendung von Resourcen.

Abgesehen von hilbos methode gäbe es noch eine andere Möglichkeit, bei der wirkungsvoller resourcen verplempert werden.

Du kannst dir zur aktiven Ansicht Hilfslinien aus anderen Ansichten anzeigen lassen. Die Möglichkeit findest du in den ansichtsspezifischen Teil des Kontextmenüs. Da findest du den Eintrag Folding Lines oder Hilfslinien. Wenn du die Linien hast, kannst du da eine Linie drauflegen und die grafisch so einstellen, daß sie wie eine Mittellinie aussieht.

Wenn sich die Bohrung verschiebt, machst du das halt neu...

Was den hinweis auf den hoischen angeht, so glaube ich nicht so ganz, daß du den verstanden hast. Es ging nicht um die Schreibweise des Wortes "Maßstab" sondern um die Anordnung von Maßen und Ansichtsnamen. Viel Spaß beim Aufräumen der Zeichnung.

Viele Grüße,

CEROG

PS: @Hilbo: Dein Link funktioniert so nicht...
------------------
CATIA-FAQ

http://www.cad-gaenssler.de

---


bei mir werden mittellinien auch nicht immer dargestellt

ich zeichne die dann auf der zeichnung ein

siehe bild

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hier der link:  http://ww3.cad.de/foren/ubb/Forum134/HTML/001385.shtml

------------------


[Diese Nachricht wurde von hilbo am 30. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...nagut, ihr habt sicherlich recht, dass die mittellinien der bohrungen nicht angezigt werden müssen. aber vielen dank für eure rege hilfe bei meinem problem. hab mich entschieden die dinger wegzulassen...denn so ist es ja nach der norm OK

Gruß, Sash.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von michaelb388:
bei mir werden mittellinien auch nicht immer dargestellt

ich zeichne die dann auf der zeichnung ein

siehe bild

Gruß
Michael

---

Sorry, es ging aber um Mittellinien, die CATIA nicht darstellen kann, da die Bohrungen zu denen die Mittellinien gehören, nicht zu sehen sind.

Die anderen sind ja da.

Viele Grüße,

CEROG

------------------
CATIA-FAQ

http://www.cad-gaenssler.de

---

ach jetzt verstehe ich das

dann könnte man ja auch die verdeckten linien darstellen und alle anderen linien der Bohrung per hand löschen nur die mittellinie stehen lassen
nagut bei größerenbaugruppen ist das nur sehr aufwendig, funktioniert aber gut

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Michael,
Grundsätzliches:
Zeichnungen sollten immer ein Teil so darstellen, wie es tatsächlich auch aussieht. Die Darstellung muß mindestens so gewählt werden, daß das Teil lesbar und zu fertigen ist. Dafür gibt es Normen nach DIN oder Werksnormen, die in Ausbildungen vermittelt werden. Diese Normen sollten eingehalten werden, damit Fertigungsbetriebe oder Eigenfertigung danach einheitlich das Teil herstellen können.
Zeichnungserstellungen mit 3D-Systemen bilden den tatsächlichen Zustand des Teils in Ansichten dar, sogar mit Einhaltung der DIN, ohne daran nacharbeiten zu müssen. Das schafft sogar Catia. Werden die Ansichten durch Löschung von Elementen manipuliert, entsprechen sie nicht mehr zwangsläufig dem 3D-Modell, wie in Deinem Fall, daß Zeichnungselemente einfach gelöscht werden. Das 3D-System wurde übergangen. Was machst Du, wenn das Modell geändert wird? Deine Ansichten sind nach Aktualisierung der Drawing für Dich wertlos, da das Gelöschte wieder eingeblendet wird. Willst du dann von vorne anfangen und die verdeckten Gewinde wieder löschen und die Zeichnung manuell neu aufbereiten? Wer das will, sollte besser ein 2D-System anwenden.
Für die, die ohne 3,5 Jahre Ausbildung zum Technischen Zeichner das gleiche Wissen erlangen möchten, sei nochmal der Hoischen als Bettlektüre empfohlen und das Hintergrundwissen für 3D-Systeme. Wenn Du die Ansichten so manipulierst, wird Du damit nicht glücklich.

------------------
