moin!
Ich habe in wireframe einen zylinder erstellt. durch füllen habe ich deckel und boden bekommen..  Wie mach ich davon eine abwicklung ?? ich hab im drafting abwicklung geklickt, aber immer wenn ich dann eine ebene definieren soll , sagt er dass kein volumenkörper vorhanden ist oder so..
weiss da jemand rat??

gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jkaestle
Mitglied



Sehen Sie sich das Profil von jkaestle an!   Senden Sie eine Private Message an jkaestle  Schreiben Sie einen Gästebucheintrag für jkaestle

Beiträge: 1091
Registriert: 08.02.2002

erstellt am: 06. Mai. 2005 08:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für frankman77 10 Unities + Antwort hilfreich

1. Abwicklungsansichten gehen nur von Parts, die mit Sheetmetal gemacht wurden. Wird also bei Dir so nicht funktionieren.
Wenn ich das richtig verstanden habe, dann ist das ein Vollzylinder. Wie soll so etwas überhaupt abgewickelt werden?
2. Solltest Du mit R14 arbeiten, dann kann diese Meldung auch kommen, wenn im PartBody das letzte Feature inaktiviert ist, und kein Feature des PartBody mit Define as Work Object aktiviert ist. In diesem Fall das inaktivierte Feature löschen, oder als WorkObject definieren.

------------------
Viele Grüße
Jochen Kästle

www.denc.de

TUFKAD

[Diese Nachricht wurde von jkaestle am 06. Mai. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

frankman77
Mitglied



Sehen Sie sich das Profil von frankman77 an!   Senden Sie eine Private Message an frankman77  Schreiben Sie einen Gästebucheintrag für frankman77

Beiträge: 11
Registriert: 18.12.2004

erstellt am: 06. Mai. 2005 12:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

moin!
Danke für die antwort..
ich habe es im wireframe konstruiert... dann mit extrud die mantelflächen konstruiert und deckel und boden mit Füllen...
es soll eigentlich eine abwicklung der mantelfläche werden, so daß man anschliessend die abw. drucken und als pappmodell zusammenkleben kann.
bei eckigen teilen hab ich immer im part die flächen aufgeklappt und diese dann ins drawing mit isom. ansicht gehauen..
nur bei runden teilen hauts nicht hin... bei den eckigen teilen hab ich auch mit extrud gearbeitet.. also ich habe beim zylinder eigentlich nix anders gemacht.. wie soll ich das denn machen?
die features die du erwähnt hast... wo finde ich die?? ich habe übrigensd R12.

Gruß Frank..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jkaestle
Mitglied



Sehen Sie sich das Profil von jkaestle an!   Senden Sie eine Private Message an jkaestle  Schreiben Sie einen Gästebucheintrag für jkaestle

Beiträge: 1091
Registriert: 08.02.2002

erstellt am: 06. Mai. 2005 15:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für frankman77 10 Unities + Antwort hilfreich

Hallo Frank,
Sheetmetal ist eine eigene Workbench, die in der Regel auch eine extra Lizenz verlangt.
Alterntiv kann man zylindrische Flächen auch im GSD abbwickeln, sofern man eine Lizenz für's Generative Shape Develope oder so ähnlich hat.
Ansonsten kann man die Mantelfläche auch klassisch von Hand berechnen. Ist bei einem Zylinder ja nicht so schwer.

------------------
Viele Grüße
Jochen Kästle

www.denc.de

TUFKAD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

frankman77
Mitglied



Sehen Sie sich das Profil von frankman77 an!   Senden Sie eine Private Message an frankman77  Schreiben Sie einen Gästebucheintrag für frankman77

Beiträge: 11
Registriert: 18.12.2004

erstellt am: 06. Mai. 2005 18:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hi. das problem dabei ist. dass der zyl. durch 2 ebenen geschnitten wurde... die abwicklung ist so also eine doppelte sinuswelle..
wenn ich die lizenz hätte.. für4 sheetmetal... wie mach ich das denn?
die mittellinie und die schnittebenen hab ich ja schon, also kann ich es doch im sheetmetal schnell nachkonstruieren, oder?
es geht ja um die option: abwicklung im drawing.
gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

frankman77
Mitglied



Sehen Sie sich das Profil von frankman77 an!   Senden Sie eine Private Message an frankman77  Schreiben Sie einen Gästebucheintrag für frankman77

Beiträge: 11
Registriert: 18.12.2004

erstellt am: 08. Mai. 2005 12:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




moin.

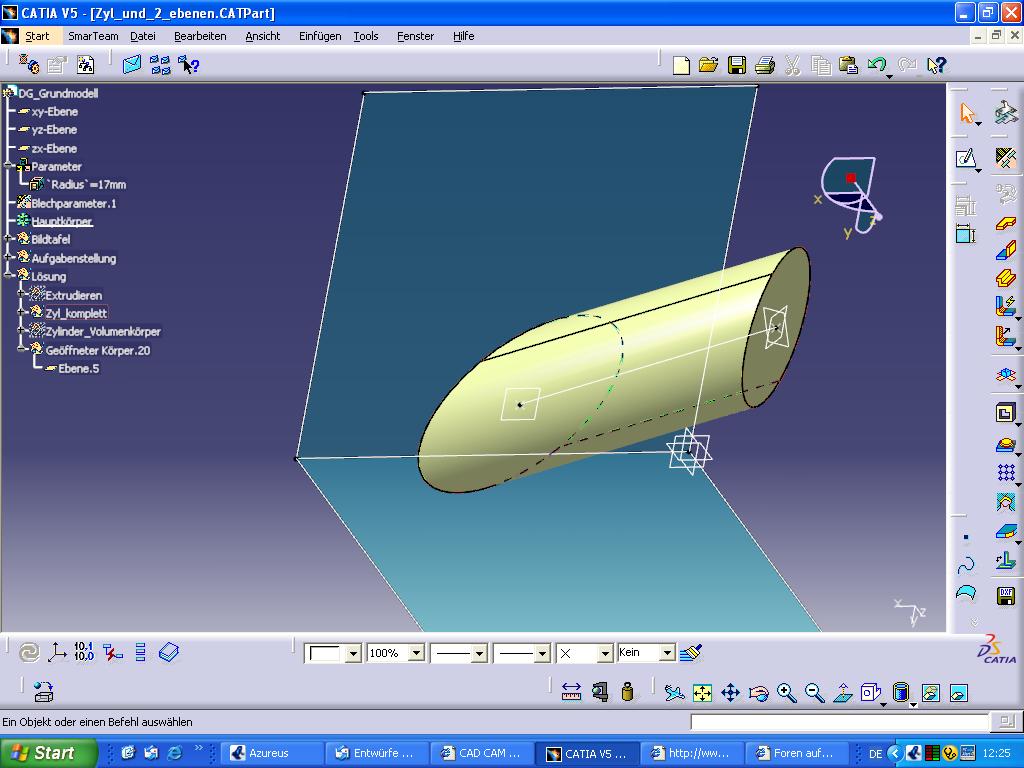

hier mal ein foto..
ich habe den zylinder so erstellt.:
mittellinie und 2 ebenen angefügt welche die schnittebenen sind. dann mit extrud einen zylinder gezogen. dann die enden abgeschnitten, dann mit füllen den deckel und boden...
ich möchte nun die abwicklung machen, sodass ich ein pappmodelldavon falten kann. über sheetmetal hab ich das auch versucht. allerdings hab ich den nicht komplett im sheetmetal konstr. können. blechparameter hab ich nur eingegeben.
das kann doch nicht so schwer sein eine abwicklung von einem zylinder zu machen... ich brauch auch eigentlich nur die mantelfläche als abwicklung!
wie gehe ich da am besten vor?

gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mkna
Mitglied
Konstrukteur


Sehen Sie sich das Profil von mkna an!   Senden Sie eine Private Message an mkna  Schreiben Sie einen Gästebucheintrag für mkna

Beiträge: 137
Registriert: 18.03.2005

erstellt am: 10. Mai. 2005 14:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für frankman77 10 Unities + Antwort hilfreich




Hallo frankmann77

ich habe dein problem mit dem Generativ Shape Design Modul nachvollzogen.
- Skizze mit Kreis erzeugt & extrudiert (Zylinder)
-Skizze mit Linie erzeugt & extrudiert ( Trennfläche)
-Hilfsskizze mit Rechteck erzeugt & ausgefüllt
Über die Funktion "Trennen" mit dem Zylinder habe ich dann einen Zylinder mit einer schrägen Deckfläche erzeugt. Über die Funktion "Verschneiden" mit der Mantelfläche und der Hilfsskizze habe ich eine Linie auf der Mantelfläche erzeugt, die als Einreißlinie bei der anschließenden Funktion "Abwicklung" benötigt wird. Catia muss ja wissen wo die Abwicklung beginnen soll.

Viel Erfolg Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
