Hallo,

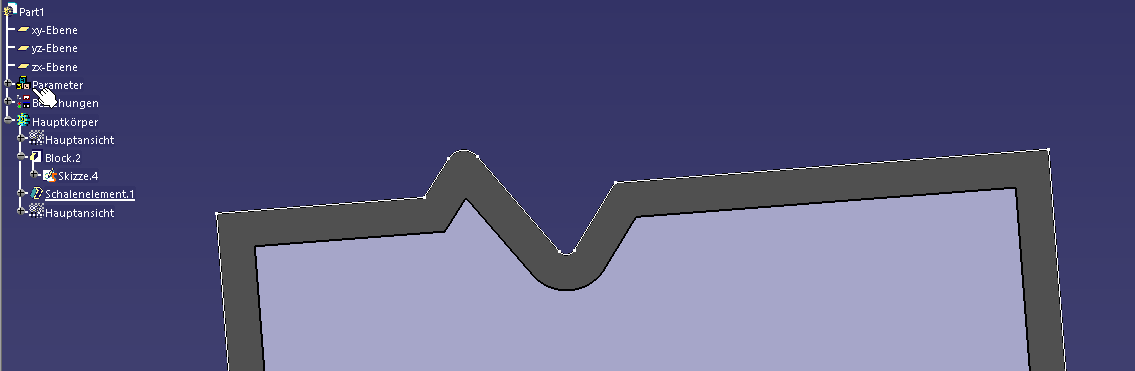

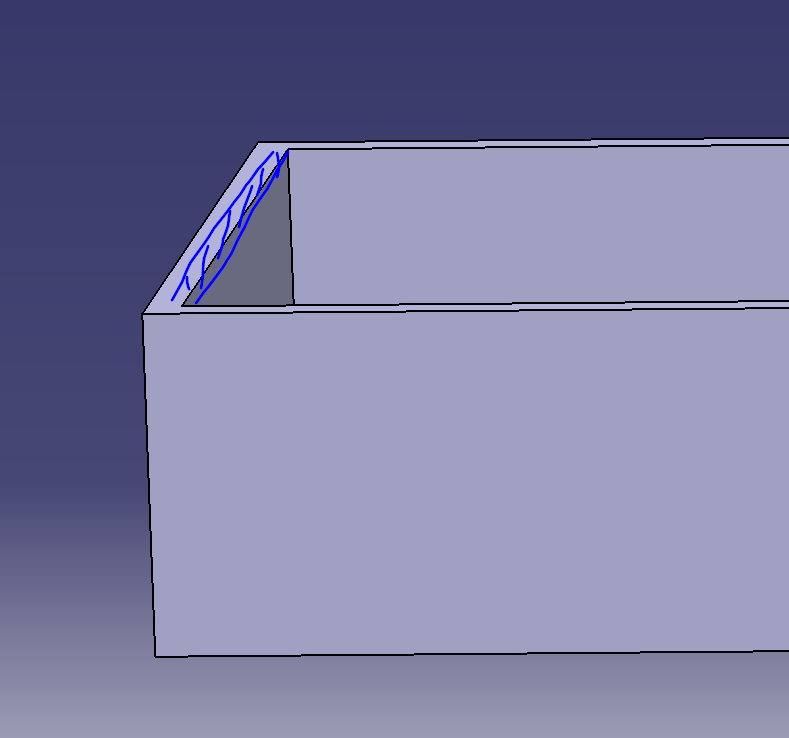

ich habe eine aufwändige Skizze als Schalenelement erstellt und möchte einen umlaufenden Falz an die Wand anbringen, damit ich dort eine Platte einsetzen kann. Ich hoffe es ist ungefähr klar, was ich meine     Ich habe das mal grob an einem einfachen Modell skizziert.

[Diese Nachricht wurde von mm1987 am 23. Jan. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

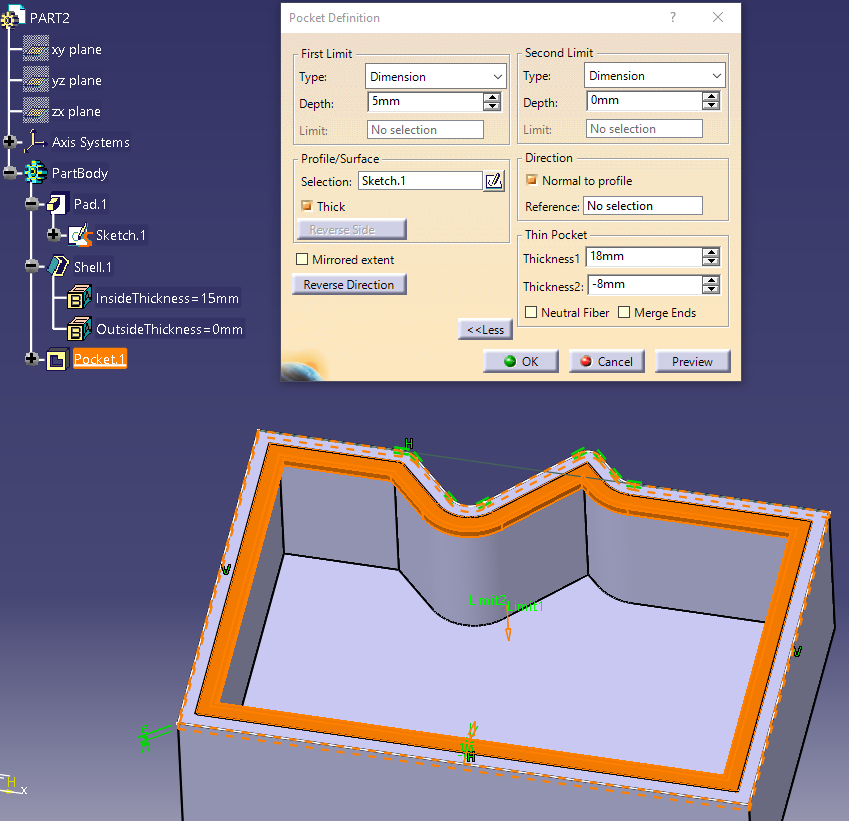

am einfachsten ist es, die Ausgangsskizze zu verwenden und damit z.B. eine Pocket mit der Option "Thick" zu nutzen. Nur ohne zu wissen, wie deine Kontur aussieht, ist das schwierig zu beantworten.

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich wuerde die relevante Kontur in der Skizze als Profile Feature definieren und dann davon eine Parallel Curve im Wireframe erstellen

LG ... Wolfi

------------------
NX neun minus CATIA fuenf ergibt Hartz IV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von Vespafahrer:
Servus,

am einfachsten ist es, die Ausgangsskizze zu verwenden und damit z.B. eine Pocket mit der Option "Thick" zu nutzen. Nur ohne zu wissen, wie deine Kontur aussieht, ist das schwierig zu beantworten.

Gruß
Daniel

---

Erstmal danke für die Antworten.

Die Funktion wird mir glaube ich nicht weiterhelfen, weil der Falz innenliegend ist und nicht außen (Kontur der Skizze für den Block).

[Diese Nachricht wurde von mm1987 am 28. Jan. 2025 editiert.]

[Diese Nachricht wurde von mm1987 am 28. Jan. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von wolfi_z:
Ich wuerde die relevante Kontur in der Skizze als Profile Feature definieren und dann davon eine Parallel Curve im Wireframe erstellen

LG ... Wolfi

---

Könntest du mir das etwas genauer erläutern?

Eine Parallelkontur zu seiner Skizze ist denke ich die Universallösung, die mir auch bei vielen anderen Problemen weiterhelfen würde. Leider habe ich bisher noch keine richtige Anleitung gefunden. Eventuell habe ich da einfach die falschen Suchbegriffen verwendet.

[Diese Nachricht wurde von mm1987 am 28. Jan. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus

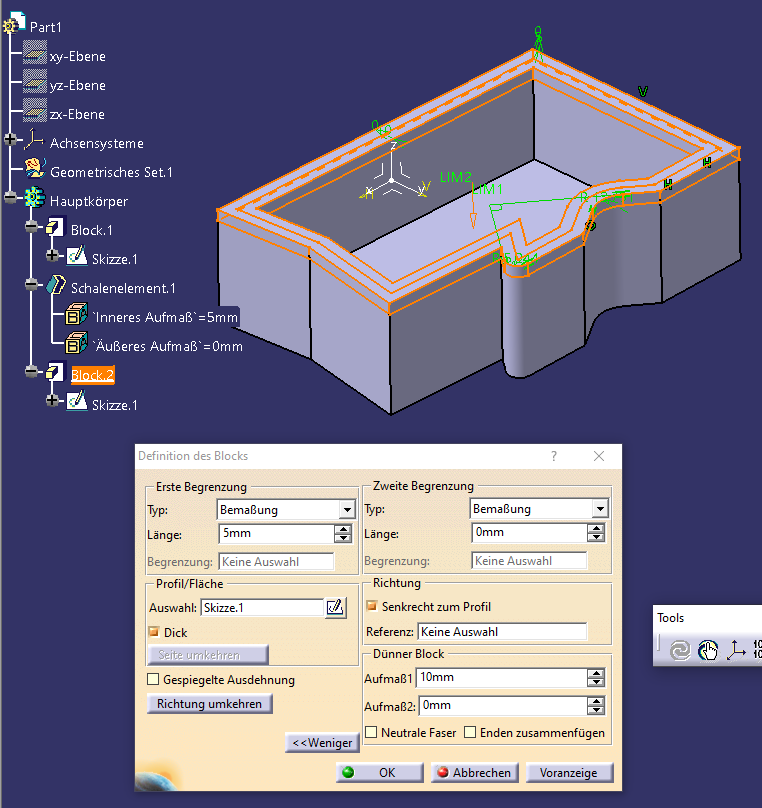

Dann mach eben den Block dicker/breiter (siehe Bild): also Wandstärke + Falzlänge

oder aus dem GSD die parallele Kurve (http://catiadoc.free.fr/online/cfyug_C2/cfyugparallelcurves.htm) verwenden

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die Wandstärke habe ich ja schon so ausgeführt, dass die breit genug ist. Prinzipiell hätte ich die Funktion eine parallele Skizze / Kontur zu erstellen aber schon sehr oft benötigt.
Das muss doch irgendwie relativ einfach machbar sein, oder?

Das verlinkte Dokument funktioniert leider nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hmm, nun, wenn Du mit Suche und Tutorials nicht weiter kommst dann muesst Ihr 'zum Aeussersten gehen' und eine Schulung besuchen / einen Coach in die Firma holen

LG ... Wolfi

------------------
NX neun minus CATIA fuenf ergibt Hartz IV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

ich denke das der Vorschlag von Vespafahrer schon geht, kommt natürlich etwas auf das Model an, aber in meinem Test ist es denke ich wie du es dir vorstellst.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das mit dem Falz klappt mit der Funktion sehr gut... vielen Dank dafür.

Wenn ich jetzt noch wüsste, wie man eine Skizze parallel zu einer vorhandenen Skizze erstellt, wäre ich vollends glücklich

Hintergrund hierfür: Ich habe ein Logo als DXF-Datei. Dieses beinhaltet aktuell nur die Außenumrisse. Wenn ich daraus jetzt eine Skizze und anschließend einen Block erstelle ist das Logo natürlich komplett ausgefüllt. Ich hätte das Logo aber gerne als 5mm breite Linie. Daher dachte ich daran die Kontur parallel mit einem Offset von 5mm zu "kopieren". Keine Ahnung ob das ohne großen Aufwand möglich ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Du brauchst keine parallel Kurve: nutze doch einfach für deinen Block/Tasche eine "dünne Tasche/Block" (siehe mein oben gezeigtes Bild)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich würde das Thema nochmal gerne aufgreifen, weil ich bei einer anderen Datei vor einem ähnlichen Problem stehe.
Ich möchte ein Logo per 3D-Druck herstellen. Das hat bei einfachen Schriften bisher immer ganz gut geklappt, stößt aber bei einem Logo aktuell an seine Grenzen.

Ich habe schon mal feststellen können, dass sehr kleine Formen ein Problem verursachen, z.B. der Kreis im Inneren vom e. Ein Screenshot vom Logo habe ich mal angehangen (das soll ein Geschenk für jemanden werden, der dort arbeitet ;-) ).

Kann man an den Einstellungen irgendwas anders machen, damit die Kontur verwendet werden kann?
Prinzipiell geht es mir nur darum, entlang der Kontur eine minimale Tasche zu machen, damit ich die später im 3D-Drucker-Slicer die einzelnen Flächen anwählen kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hmm, der erste Schritt sollte vermutlich der sein, per Sketch Analysis zu pruefen, welche Konturen offen sind (die solltest Du dann schliessen) und vermutlich musst Du die Konturen dann auch separieren, also Aussenkontur / Innenkonturen usw. als einzelne Profile Features
Diese inneren Konturen sollen alles nur kleine Rillen werden? Dann waeren diese als Thin Pads Abzugskoerper, und die Aussengeometrie dann der Grundkoerper.
Wenn so eine Kontur einen Innenradius aufweist, kleiner als die halbe Rillenbreite, dann erhaengt sich vermutlich der Thin Pad. Dann muss da erst noch die Kontur nachgearbeitet werden.

LG ... Wolfi

------------------
NX neun minus CATIA fuenf ergibt Hartz IV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

In wie weit hat dass mit der Frage "Parallele Kontur zu Skizze" zu tun?
ggf eine neue Frage stellen und bitte genauer beschreiben worin das Problem besteht (ggf wie es später aussehen soll)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Eigentlich sollen alle grünen Linien quasi wie mit einem 0,1mm Fräser eingefräst werden. Dadurch ergeben sich dann einzelne Flächen die ich im Bambustudio dann einzeln einfärben kann und dann in unterschiedlichen Farben gedruckt werden. Leider habe ich in Catia bisher noch keine andere Möglichkeit gefunden DXF-Dateien druckfertig zu verarbeiten.

Wie separiere ich denn einzelne Konturen? Händisch auswählen, ausschneiden und in eine neue Skizze einfügen?`

Zum Thema Skizzieranalyse: Da muss ich mich noch ein bisschen reinarbeiten, bisher habe ich noch nicht so richtig verstanden, wie man erkennt WO die Skizze offen ist.

Und zum Thementitel: Das war die ursprüngliche Idee gewesen. Eine parallele Kontur erstellen (z.B. Abstand 0,1mm) und daraus dann eine einfache Tasche erzeugen. Allerdings hat sich dann ergeben, dass man das nicht braucht und das mit der Funktion "Dick" machen kann. Daher der noch alte Titel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Zum separieren der Kurven: Funktion Ableiten im Generative Shape Design (ggf mit der Ausnutzung der Option "Komplimentär"-Modus (siehe auch Beispiel hier)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Erst mal allgemein. Es ist immer ein Problem wenn der Krümmungsradius kleiner ist als der Offset der parallelen Kurve.

Für eine parallele Kurve gibt es mehrere Möglichkeiten. Die einfachsten sind die "Offset" Funktion in der Skizze selbst. Dann hast Du alles in einer Skizze. Diese Funktion findest Du unter Insert/Operation/Transformation/Offset (Pfad über das Menü weil die Icons überall liegen können). Ob es Sinnvoll ist alles in einer Skizze zu haben hängt vom Einzelfall ab. Ist nicht immer die beste Lösung.

Eine andere Möglichkeit ist über die GSD Funktion "Parallel Curve". Zu finden unter Insert/Wireframe/parallel curve
Für diese Funktion musst Du noch einen Support angeben, also eine Fläche oder Ebene auf der die Kurve liegen soll (und natürlich auch die Ausgangskurve liegt).

Zur Sketch Analyse:
Die Sketch Analyse findest Du unter Tools/Sketch Analysis. Diese Funktion sagt Dir vie viele Profile (Konturen) Du in Deiner Skizze hast, ob diese offen oder geschlossen sind, aus wie vielen Elementen sie bestehen. Zudem findest Du dort auch "Corrective Actions" um nicht zur zu analysieren sondern auch ein paar Dinge zu korrigieren. Ist eigentlich eine wichtige Funktion und sollte jeder kennen.

------------------
Gruß Michael B.
