Autor Thema:  Radien in generative sheet metal design (1939 mal gelesen)
Björn1981
Mitglied
Werkstudent Konstruktion

Sehen Sie sich das Profil von Björn1981 an!   Senden Sie eine Private Message an Björn1981  Schreiben Sie einen Gästebucheintrag für Björn1981

Beiträge: 2
Registriert: 15.05.2015

CATIA V5 R20
Xeon E3 1241, 8 GB Ram, Geforce GTX 970 @ 4 GB Win 8.1

erstellt am: 15. Mai. 2015 19:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

ich bin gerade dabei ein Blechgehäuse zu erstellen, dort sollen dann auch Ausschnitte für Polycarbonatplatten reinkommen. Nun würde ich gerne in den Ecken der Ausschnitte Radien erzeugen, und zwar 100er. Wenn ich dann allerdings die Kante anwähle und den "Ecke"-Befehl ausführe, kann ich nur Radien bis maximal 87mm erzeugen. Darüber kann ich es zwar auswählen, aber bekomme dann eine Fehlermeldung beim Erstellen. Gibt es da eine elegantere Möglichkeit als die Radien im Part Design dann nachträglich zu machen?
Das Problem daran ist leider auch, wenn ich die im GSD erzeugte Geometrie dann im Part Design weiter bearbeite, kann ich dann nichts mehr im GSD neu einfügen. Es geht zwar schon, aber alles was im PD erzeugt wurde wird nicht mehr angezeigt, ist aber noch im Baum drin.
Über Hilfe würde ich mich sehr freuen.

Grüße

Björn

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 15. Mai. 2015 19:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Björn1981 10 Unities + Antwort hilfreich

Servus
Willkommen im Forum.
Was für eine Fehlermeldung kommt denn? Ist solch ein Radius geometrisch möglich? (ggf Bild posten)
ggf kannst du (im Notfall) den Radius schon in der Skizze des Ausbruchs erstellen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Björn1981
Mitglied
Werkstudent Konstruktion

Sehen Sie sich das Profil von Björn1981 an!   Senden Sie eine Private Message an Björn1981  Schreiben Sie einen Gästebucheintrag für Björn1981

Beiträge: 2
Registriert: 15.05.2015

CATIA V5 R20
Xeon E3 1241, 8 GB Ram, Geforce GTX 970 @ 4 GB Win 8.1

erstellt am: 15. Mai. 2015 19:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Danke!
Also geometrisch möglich ist es, im PD geht es auch problemlos. Ja in der Skizze würde es schon gehen, aber das ist schon etwas unsauber finde ich...

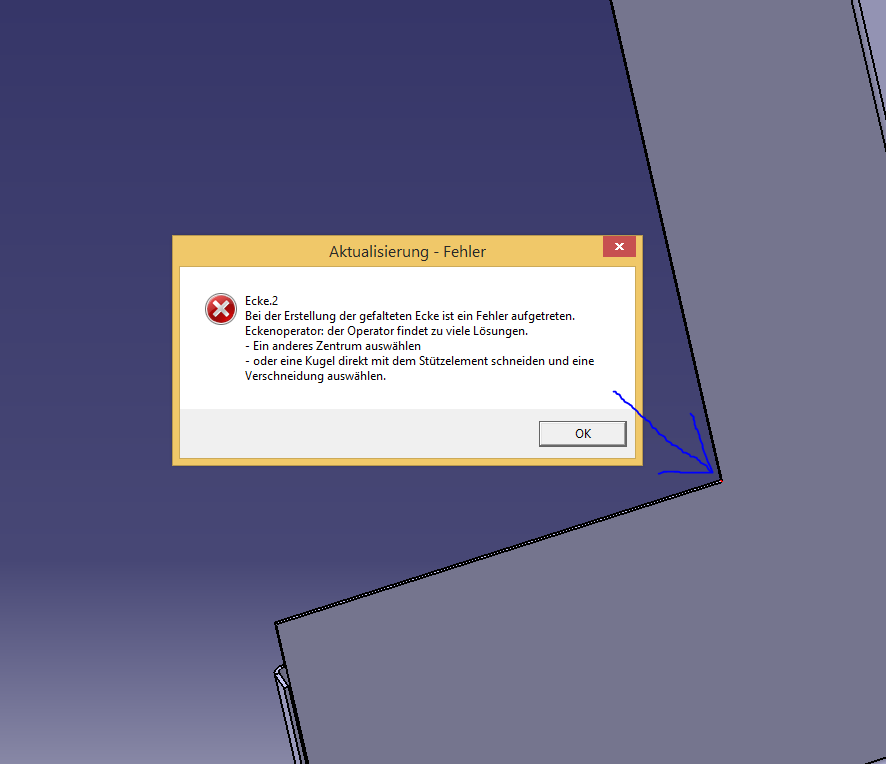

Es geht um die Ecke im Bild, gekennzeichnet durch den Pfeil. Bis 87mm Radius geht es auch problemlos.

Grüße

Björn

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 16. Mai. 2015 15:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Björn1981 10 Unities + Antwort hilfreich

Hi Björn.
Das Bild zeigt nicht viel...
Wie lang sind die beiden Schenkel?
Handelt es sich um eine planare Fläche?
Wie groß ist der Winkel zwischen den Schenkeln? (Es sieht nach 90° aus...)

------------------
gruß, Tom
