Hallo Allerseits,

ich versuche eine Menge von Flächen (siehe Bild).

Das Problem ist, dass die Kanten sind nicht ganz aufeinander und haben Öffnungen oder woanders die sind gegenseitig versetzt. Deshalb JOIN hat Problem die gemeinsamen Innenkanten zu mergen.

Was wäre eine praktischer Lösung?

------------------
Grüße, Moe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Senden Sie eine Private Message an moppesle

Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 20. Nov. 2014 16:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für farahnaz

Hallo Meo,

Löcher schließen und Überschnitte beschneiden.
Dann klappt es auch mit dem Join.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Devian1982
Mitglied
Konstrukteur Entwicklung

Senden Sie eine Private Message an Devian1982

Schreiben Sie einen Gästebucheintrag für Devian1982

Beiträge: 3
Registriert: 20.11.2014

Catia V5
3ds Max

erstellt am: 21. Nov. 2014 13:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für farahnaz

Wenn die Kanten am Stoß in der Höhe versetzt sind, dann besser um den "überlappenden" Bereich die Flächen etwas wegschneiden und danch die Lücke mit mit einer an den neuen Kanten angesetzten tangentialen multisection surface schließen...

[Diese Nachricht wurde von Devian1982 am 21. Nov. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolfi_z
Moderator
Konstrukteur

Senden Sie eine Private Message an wolfi_z

Schreiben Sie einen Gästebucheintrag für wolfi_z

Beiträge: 2504
Registriert: 04.12.2004

CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler

erstellt am: 22. Nov. 2014 18:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für farahnaz


Hallo,

Man kann das nicht allgemeingueltig beantworten. Du musst alle Tricks ausprobieren

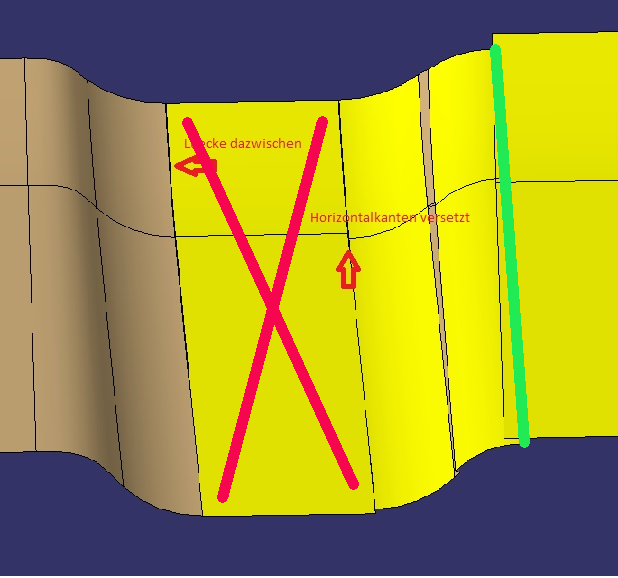

Anhand Deines Bildes koennte man auf die Idee kommen, die rot durchgestrichenen Flaechen rauszuschmeissen (da sie weder rechts noch links passen) und durch eine selbstgebaute z. B. Multisection zu ersetzen.

Die Flaeche ganz rechts koenntest Du an der gruenen Kante splitten (Du musst wahrscheinlich die Kante der Flaeche daneben nehmen und auf die rechte Teilflaeche projizieren).

Ob das die Loesung ist oder ein Irrweg, siehst Du erst wenn Du es ausprobierst

Bei kleinen Loechern ist es oft sinnvoller, sie gross auszuschneiden mit geraden Raendern, und dort dann eine neue, definierte Flaeche einzubauen, als zu versuchen sie mit Fill zu stopfen.

Beim Join dann eine grosszuegige Toleranz einstellen
Die standardmaessigen 0.001mm sind auf keinen Fall zu halten.

LG ... Wolfi

------------------
