Hallo ich bin neu in dem Forum und wie kann es sein habe ich gleich ein Problem.

Ich muss in meinem Studium ein Beleg(Stanzwerkzeug) machen. Dazu habe ich mir dieverse Normteile gedownloaded.
In dem Säulengetell der Presse müssen jetzt allerdings Bohrungen mit Gewinde.
Diese bekomme ich aber nicht in das Normteil, da es ein geometrisches Set ist.
Auch ist die Schneidplatte ein Normteil. Dies ist allerdings zu lang. Kann man das kürzen?
Ich hoffe es kann mir jemand helfen.
Wir arbeiten mit Catia V5 R19.

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Willkommen im Forum. Bitte Systeminf ausfüllen.
Am einfachsten ist wohl das Kürzen im PartDesign zu machen (Tasche, ...), dazu musst du zunächst einen Solid erstellen:
Möglichkeit 1:
- Flächen im Flächenmodul zusammenfügen
- Fläche im PartDesign schließen (zu einem Körper machen)
Möglichkeit 2:
- das Modell gleich als Solid-Modell bekommen (ggf mal anderes Austauschformat ausprobieren)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Zunaechst einmal: Das Normteil 'ist' ganz sicher kein geometrisches Set
Ein geometrisches Set ist ein Sammelordner fuer Drahtgeometrie und Flaechen.

Meine Vermutung ist, dass Du von diesem Normteil nur konvertierte IGES-Daten hast - Und somit nur einzelne Flaechen, und keinen Body.

Diese Flaechen sind nun in dem geometrischen Set abgelegt.
Vermutlich als Symbol so blaue, liegende Halbmonde mit einem roten Blitz davor.

Das Normteil existiert gar nicht als Solid.
Wenn Du einen haben willst, musst Du ihn erst erzeugen.

Wenn Du Glueck hast, kannst Du einfach auf die Flaechen einen Join machen (die Genauigkeit am besten gleich grosszuegiger einstellen als die Standard-0-001 - ruhig 0.1mm, das ist das Maximum), und von diesem Join dann in einem Solid ein Close Surface.

Wenn Du jetzt den Solid hast, kannst Du dann dort Bohrungen einbringen oder den Solid mit einer Split-Ebene kuerzen oder was auch immer.

Du hast aber in jedem Fall keine Pads mit Skizzen usw., wo Du dann in der Skizze einfach eine kuerzere Aussenlaenge eintraegst und dann schwupp-update-kuerzer.

LG ... Wolfi

------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,
vielen Dank das mit dem Solid hat geklappt.
Bohrungen bekomme ich auch rein. Allerdings aktualisieren sie sich nicht. Also es ist kein Durchbruch zu sehen.
Außerdem kann ich keine Skizze auf die Flächen setzen um meine Stempelaussparung zu integrieren.
Hab gerade ne leichte Blockade.

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Hast du auch die Flächen ausgeblendet (ggf das ganze GeoSet)?

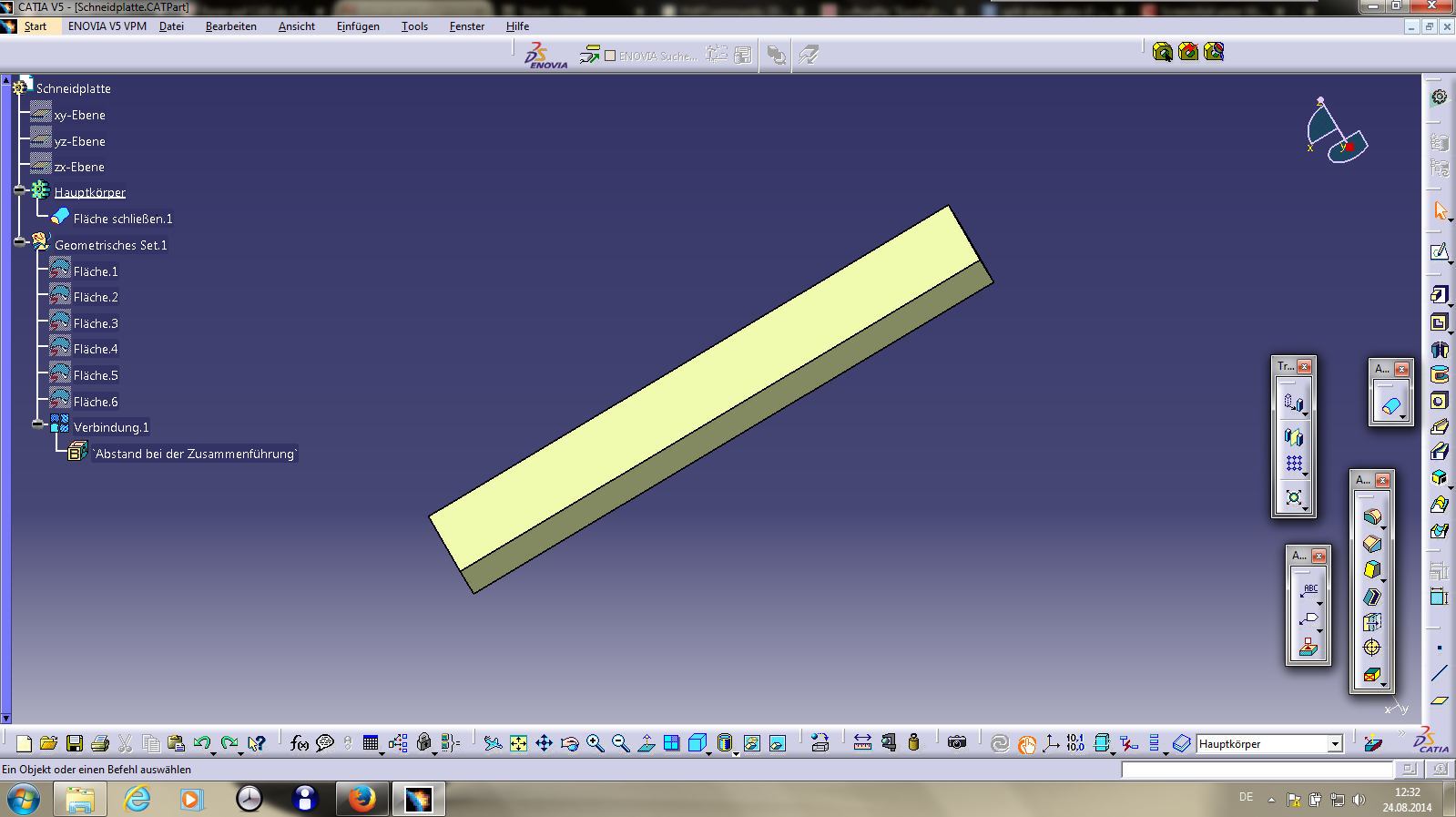

Poste mal bitte einen Screenshot (mit Baum)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die Skizze geht vermutlich deshalb nicht, weil die konvertierte Flaeche nicht als planar erkannt wird.
-> Ebene separat selber erzeugen.
Am besten gleich tot - Schalter 'Create Datum', der rote Blitz.

Dann schau mal wo Dein 'In Work Object' steht.
Wenn das auf dem Close Surface steht, dann siehst Du die Bohrungen, im Baum danach angeordnet, nocht nicht, weil die ja erst nachher kommen.
Stell das In Work Object am besten auf den Part Body.

Das ist uebrigens jetzt alles Hau-Ruck-Methode und kein sauberes Arbeiten, aber was will man machen mit dem konvertierten Kram

LG ... Wolfi

------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Danke für die schnelle Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich kann die Teile auch als Catia-Datei bekommen.

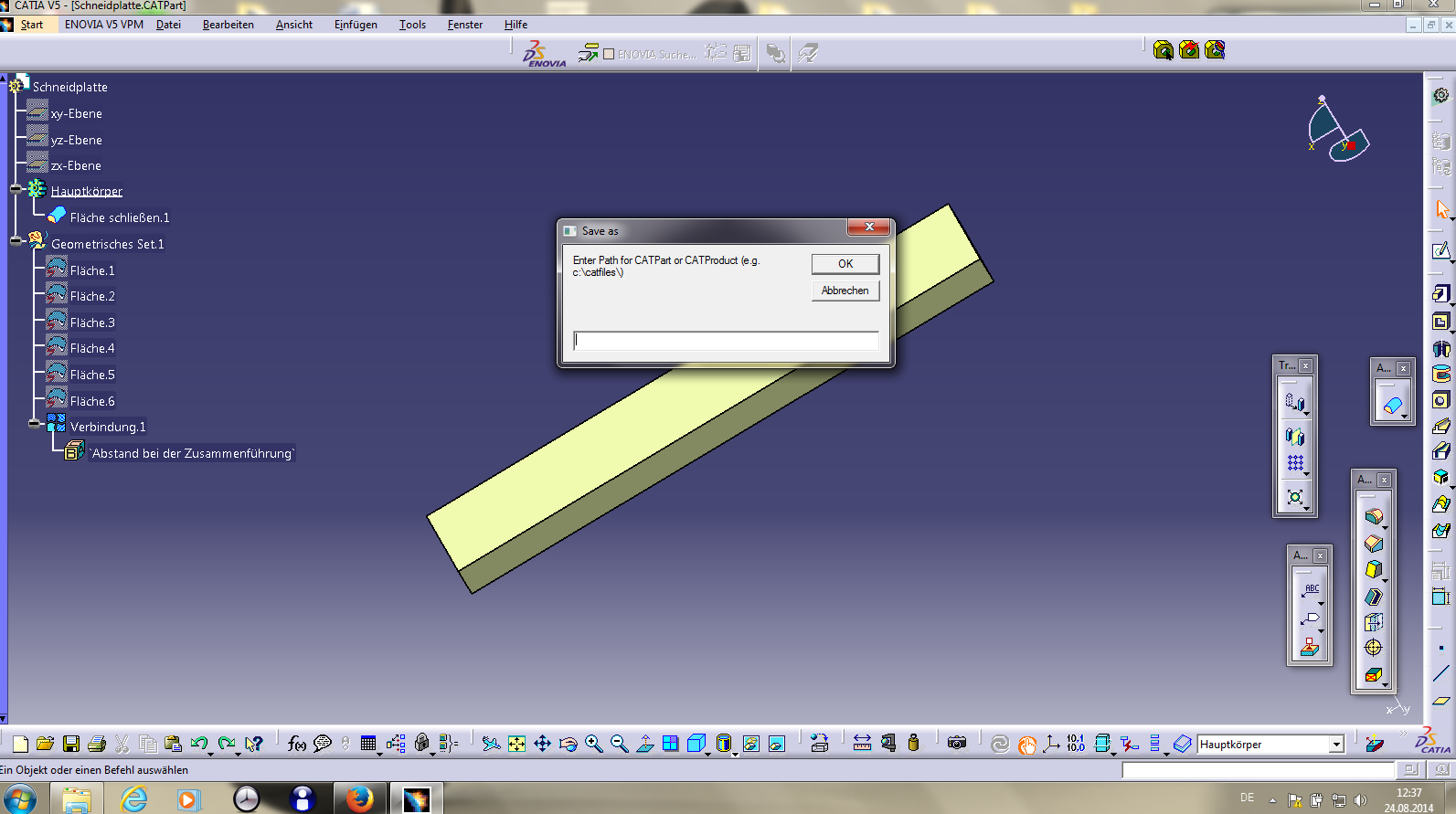

Allerdings kann ich mit dieser Meldung nichts anfangen.
Ich weiß die Platte würde ich schneller selbst hingekommen.
Aber das geht ja bei dem Gestell der Presse weiter. Und das wäre schon gut wenn ich da nur die Aufnahmepunkte hinzufügen muss.

[Diese Nachricht wurde von Flunky am 24. Aug. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Du hast die "Datei" als Makro bekommen, nach der Eingabe eines Speicherortes (Pfad) wird das Teil erst erstellt.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also muss ich erst den Kompletten Dateipfad erstellen?
Bei anderen Programmen muss ich dazu nur den Ordner anklicken.^^
Übertrieben gesagt C://.......
bin ich da jetzt richtig?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Probiere es doch einfach aus. (zB "D:\" eingeben ist doch gar nicht so schwer)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank. Ich habe es jetzt mit der Cat-script Datei probiert.
Ist zwar Mehraufwand, das alles einzugeben und meine bisherigen Downloads sind sinnlos geworden, aber es funktioniert jetzt und ich kann alles bearbeiten, wie ich es brauche.
