Thema: Abwicklung in Drafting schief (1293 mal gelesen)
|
Malwiederich
Mitglied
   Beiträge: 19
Registriert: 16.06.2014 Catia V5/R19
XP-Professional
Intel Core 2 Quad CPU Q9550 @2.83GHz, 3,25 GB RAM
|
erstellt am: 02. Jul. 2014 10:46  <-- editieren / zitieren -->   Unities abgeben:
Hallo! Ich muss Euch leider nochmal um Hilfe bitten, das Blechteil legt sich bei der Abwicklung leicht schief in die Ansicht (etwas komisch formuliert).
Es gab hier schon mal ein ähnliches Problem in einem älteren Thread http://ww3.cad.de/foren/ubb/Forum134/HTML/003031.shtml . Maßnahmen die damals zur Lösung des Problems führten funktionieren bei mir leider nicht.
Als da wären:
- Vor Selektierung der Ebene im 3D-Teil den Körper gewählt in dem sich das Solid befindet.
- Sämtliche planare Teilflächen des Teils und des Achsensystems ausprobiert.
- Alle Skizzen nochmal auf ihren Ebenen neu supportet.
- Inaktivierte Elemente gelöscht. Für Hilfe wäre ich Euch sehr dankbar! Viele Grüße
Claus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 02. Jul. 2014 11:00 <-- editieren / zitieren --> Unities abgeben: Nur für Malwiederich

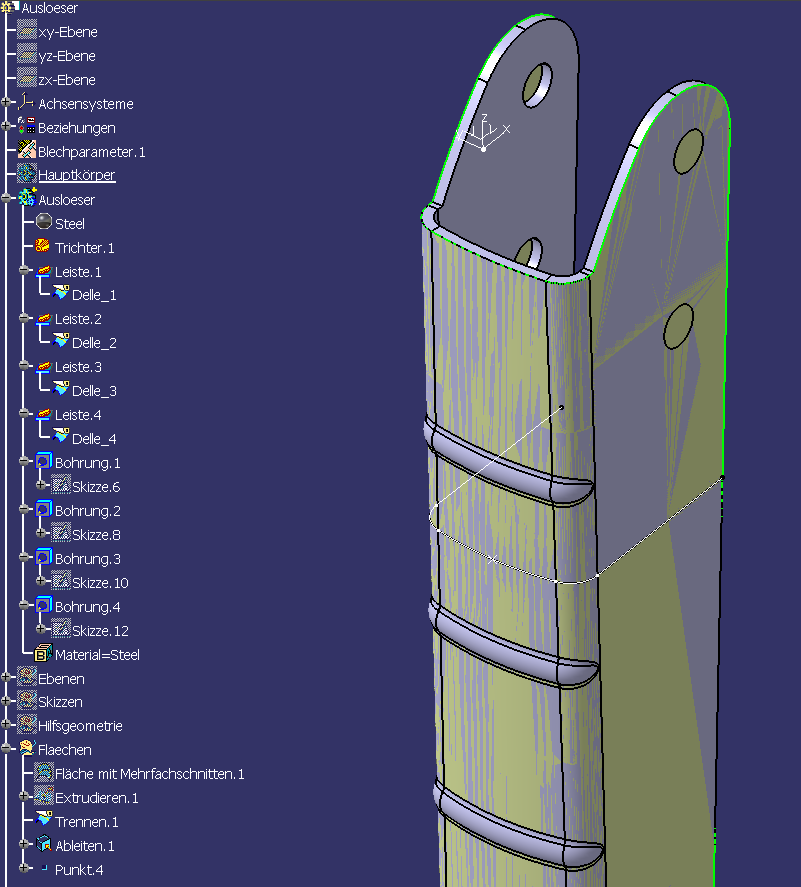

Servus Erzeuge dir mal einen "unveränderlichen Punkt" für den Trichter in der Symmetrieebene. Dann sollte es klappen (ggf für das Referenzdrahtelement eine Ableitung erstellen). Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 02. Jul. 2014 11:09 <-- editieren / zitieren --> Unities abgeben: Nur für Malwiederich
Hallu Klaus, hast du das Achsensystem bei der Ableitung im Baum selektiert? Das ist enorm wichtig. Also gewünschte Achse im 3D erzeugen und bei der Ableitung im Baum selektieren.
------------------
Gruß Uwe Auch Catia ist nur ein Mensch!   [Diese Nachricht wurde von moppesle am 02. Jul. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Malwiederich
Mitglied
Beiträge: 19
Registriert: 16.06.2014 Catia V5/R19
XP-Professional
Intel Core 2 Quad CPU Q9550 @2.83GHz, 3,25 GB RAM
|
erstellt am: 02. Jul. 2014 11:21 <-- editieren / zitieren --> Unities abgeben:
|
Malwiederich
Mitglied
Beiträge: 19
Registriert: 16.06.2014 Catia V5/R19
XP-Professional
Intel Core 2 Quad CPU Q9550 @2.83GHz, 3,25 GB RAM
|
erstellt am: 02. Jul. 2014 11:38 <-- editieren / zitieren --> Unities abgeben:
Hallo Uwe! Danke für Deinen Beitrag. Das Problem hat sich zwar inzwischen geklärt, ich habe aber trotzdem Deinen Lösungsansatz ausprobiert, da er wesentlich schneller umzusetzen wäre. Sobald ich jedoch eine Achse des Achsensystems oder eine selbst erstellte Linie wählte, wollte Catia noch eine weitere Linie oder einen Punkt um daraus eine Planare Ebene errechnen zu können. Viele Grüße
Claus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 02. Jul. 2014 11:47 <-- editieren / zitieren --> Unities abgeben: Nur für Malwiederich
Hallo Claus, Also du benötigst dafür ein Achsensystem das an der richtigen Stelle ist. Dieses im Baum selektieren und dann die gewünschte Ansichtebene wählen. (siehe Video) ------------------
Gruß Uwe Auch Catia ist nur ein Mensch! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Malwiederich
Mitglied
Beiträge: 19
Registriert: 16.06.2014 Catia V5/R19
XP-Professional
Intel Core 2 Quad CPU Q9550 @2.83GHz, 3,25 GB RAM
|
erstellt am: 02. Jul. 2014 13:06 <-- editieren / zitieren --> Unities abgeben:

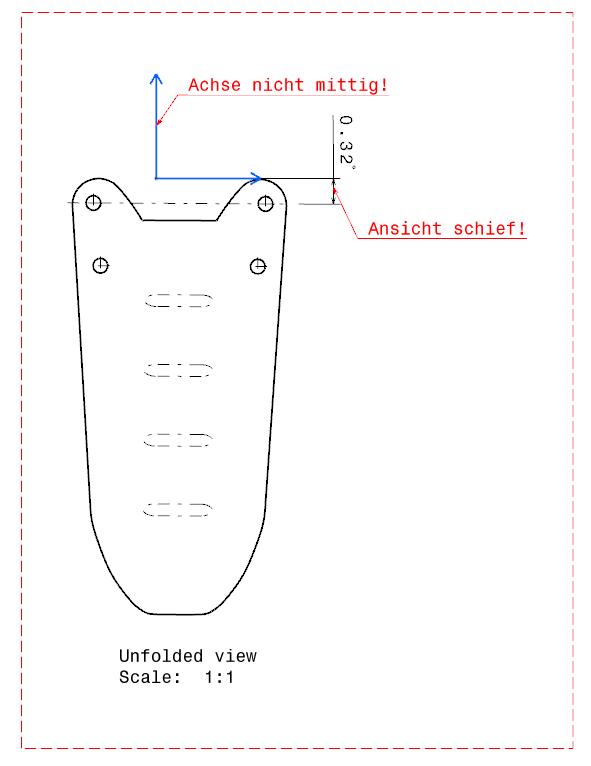

@ Uwe Danke für Dein Video, habe es genau so versucht: Erst das Achsensystem im Strukturbaum angewählt, dann die Achsensystem-Ebene im Grafikbereich. Es kommt bei der Abwicklung sowohl im 2D als auch im 3D zu einer leicht schiefen Ausrichtung relativ zum Koordinatensystem solange der `unveränderliche Punkt` im Trichter nicht genau mittig sitzt. Gruß
Claus. [Diese Nachricht wurde von Malwiederich am 02. Jul. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
