Thema: Skala auf Oberfläche aufbringen (4284 mal gelesen)
|
dhk Mitglied
Beiträge: 39 Registriert: 06.11.2010 Catia V5 R19 - R29
|
erstellt am: 19. Jun. 2013 23:51 <-- editieren / zitieren --> Unities abgeben:
Ich habe mal wieder ein Problem mit Catia, bzw. besser gesagt habe ich keine richtige Idee wie ich an die Sache rangehen soll. Und zwar will ich auf eine Zylindermantelfläche eine Skala aufbringen. Also Linien in 15° Abständen und noch Zahlen dazu aufbringen. Diese sollen nur auf der Oberfläche des Zylinders sein, also nicht als Tasche oder Pad. Die Maße sollen am Ende dann auch passen. Wie bringe ich dies nun am einfachsten auf? - Gelesen habe ich schon die Variante über das Material und dessen Darstellung, wobei man da schlecht die wirklichen Maße bestimmen kann. - auch gelesen: zumindest in Bezug auf Text: vom Text eine dxf-Datei erzeugen und dann im Part diese über Copy n Paste in eine Skizze einfügen. Aber Skizzen kann man ja nicht entlang einer Mantelfläche legen. Oder doch? - Gab es auch noch so ein Makro welches Prägungen auf der Oberfläche erstellt, dies scheint mir aber auch nicht das Wahre zu sein. - im PhotoStudio gibts auch noch die Möglichkeit Sticker aufzubringen, da habe ich aber wieder das Problem mit den Maßen. Und jetzt noch der wichtigste Punkt: Bei der Zeichnungserstellung von dem Teil soll diese Skala natürlich auch wieder zu sehen sein! Skizzen werden ja normal auch nicht bei der Zeichnungsableitung übernommen/dargestellt. Hoffe mir kann jemand einen Tipp geben wie ich dies am besten umsetze. Oder wie macht ihr sowas? Die Skala erst in der Zeichnung per Hand reinzuskizzieren ist auch nicht die schönste Lösung, da man dies erstens in jeder Ansicht machen müsste und zum anderen wenn man von der Seite auf den Zylinder schaut sich ja die Abstände der Linien im 2D ändert und auch die Zahlen zum Rand hin scheinbar schmaler werden. Was sich so nur schwer abbilden lässt.
Vielen Dank schonmal im Vorraus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
xam0560 Mitglied Konstruktion / Administration
Beiträge: 445 Registriert: 11.08.2008 @Work Xeon W3565 24Gbyte (DDR3-2000 MHz AMD Fire Pro V5900 (Fire GL V) 256GB SSD (Samsung SSD 830) 500GB HD502HJ 7200Umin. Win. 7 prof. 64bit Pro-E Wildfire 4.0 Creo Windchill PDM-Link 10.0 ACAD 2013 + Athena Aufsatz ACAD 2011 % 2012 Catia V5 R19 SP9 HICAD 2014 SP2 Helios 2014 Inventor 2014 Rhino 5.0 @Home I7 920 Extreme 6 GByte (DDR3-2000 Mhz) ATI Radeon HD 5850 2x WD 1TB 4x Seagate a 2TB 2x WD 5TB im Raid 1 1x Samsung SSD 850 Pro 500Gb
|
erstellt am: 20. Jun. 2013 10:26 <-- editieren / zitieren --> Unities abgeben: Nur für dhk
Hallo dhk, ich kann deine Frage nicht zu 100% beantworten, weil durch die Fragestellung deine Frage nicht 100%ig eindeutig ist.
Linien aufbringen ist das kleinste Problem, das sag ich dir. Nur bitte mach mal schnell ein Bildchen oder eine "Skizze" von Hand, wie du das meinst mit 15°. 15° von einer Achse aus, als Planare Linien oder 15° als Spirale sozusagen, oder oder oder. Je nachdem was du brauchst, ist es einfacher oder schwieriger zu erzeugen. Bitte poste die Skizze, dann kann ich helfen. Gruß,
Maximilian
PS: Systeminformation bitte ausfüllen ------------------ Gruß, Maximilian
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
xam0560 Mitglied Konstruktion / Administration
Beiträge: 445 Registriert: 11.08.2008 @Work Xeon W3565 24Gbyte (DDR3-2000 MHz AMD Fire Pro V5900 (Fire GL V) 256GB SSD (Samsung SSD 830) 500GB HD502HJ 7200Umin. Win. 7 prof. 64bit Pro-E Wildfire 4.0 Creo Windchill PDM-Link 10.0 ACAD 2013 + Athena Aufsatz ACAD 2011 % 2012 Catia V5 R19 SP9 HICAD 2014 SP2 Helios 2014 Inventor 2014 Rhino 5.0 @Home I7 920 Extreme 6 GByte (DDR3-2000 Mhz) ATI Radeon HD 5850 2x WD 1TB 4x Seagate a 2TB 2x WD 5TB im Raid 1 1x Samsung SSD 850 Pro 500Gb
|
erstellt am: 20. Jun. 2013 10:46 <-- editieren / zitieren --> Unities abgeben: Nur für dhk
|
dhk Mitglied
Beiträge: 39 Registriert: 06.11.2010 Catia V5 R19 - R29
|
erstellt am: 20. Jun. 2013 11:52 <-- editieren / zitieren --> Unities abgeben:
So kompliziert wie du das gemacht hast, meinte ich das garnicht. Sorry, wenn ich mich da undeutlich ausgedrückt habe. War gestern schon spät, nach langem probieren. Hab versucht mal auf die schnelle eine einfache Skizze zu machen. Bei deiner Variante hast du eine ebene Skizze mit den 3 Linien gemacht und diese dann über den Develop-Befehl auf die Mantelfläche abgerollt. Sollte ja dann in meinem Fall genauso funktionieren. Ich müsste dann nur den Winkel entsprechend meines Umfangs auf einen Linienabstand umrechnen. Wie ich diese Linien in der Zeichnung darstelle habe ich schon selbst herausgefunden. Einfach in den Properties zur Ansicht noch 3D Wireframe anklicken... Oder gibt es da noch eine besser Variante, weil in dem Fall zeigt es mir gerade in Baugruppen dann wirklich alle Linien an. Wobei das nicht mein großes Problem ist. Die kann ich ja auch recht einfach ausblenden. Bringt mich aber schonmal einen guten Schritt weiter. Werde dann gleich mal weiter rumprobieren. PS: Mit den Systeminformationen habe ich bisher immer so gehandhabt das ich dort immer nur das eintrage was für das entsprechende Problem interessant ist. mMn reicht das, da hier zB. mein Prozessor keine Rolle spielt, sondern nur die Catia-Version.
[Diese Nachricht wurde von dhk am 20. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 20. Jun. 2013 12:10 <-- editieren / zitieren --> Unities abgeben: Nur für dhk
|
Gulu Mitglied System-/ Produkt-Entwickler
Beiträge: 57 Registriert: 31.07.2012 Win 7/64 SP1 HP Z420 Xeon E5-1620 3.60GHz, 16GB NV Quadro 2000 V5R19 SP9 u.a. MS Paint =)
|
erstellt am: 20. Jun. 2013 12:20 <-- editieren / zitieren --> Unities abgeben: Nur für dhk

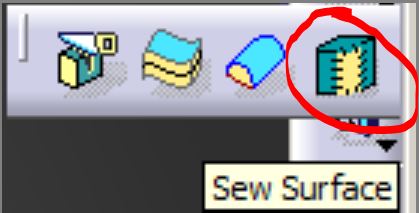

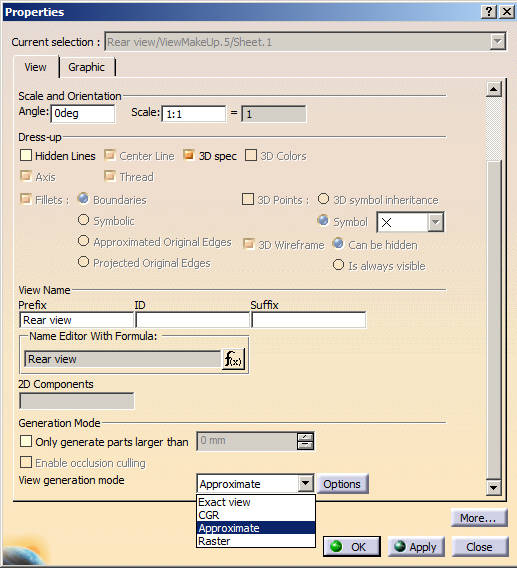

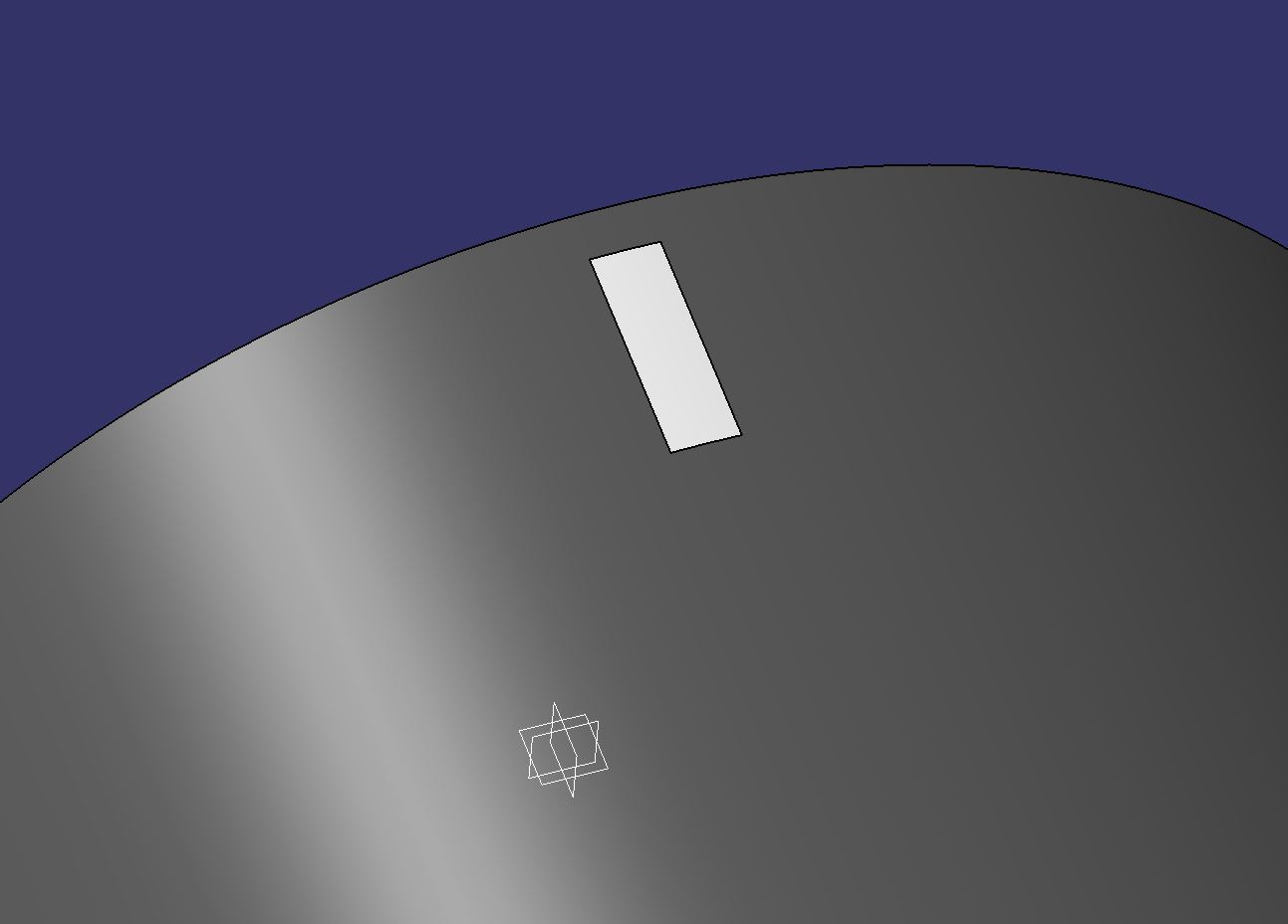

Hallo dhk, wenn Du es einmal geschafft hast, die Symbole (Flächen, nicht Linien oder Kurven!) auf die Oberfläche aufzuwickeln, kannst Du sie mit "Sew" in die Oberfläche integrieren, ohne Pad oder Pocket zu benutzen. Mit "Approximate" als Ableitungsmethode der View wird das dann auch sichtbar und bemaßbar. Grüße Mario Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
