Servus
Willkommen im Forum.
Dazu fallen mir drei Lösungsansätze ein:
- du trägst die x- und y-Komponente getrennt mir der Funktion "Parallele Kurve" auf und kombinierst diese (siehe hier)
- du ermittelst die Koordinaten vieler Punkte auf der Kurve in Excel, importierst die Punkte und legst einen Spline durch
- du erstellst eine Formel, die die Abweichung der Zykloide zu einem Kreis(Segment) beschreibt und trägst wiederum über "parallele Kurve" die Regel zu dem Bezugskreis auf.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Werde versuchen, die 1. Methode in Catia umzusetzen.

/Edit:

Gibts ein Programm, dass mir die Kontur zeichnet und als .dxf ausgibt?

So mache ich es im Geschäft immer bei der Berechnung von Kurven ( mit CAD Optimus Motus).

Gruß

[Diese Nachricht wurde von Conrad90 am 30. Okt. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In der Zeitschrift c't 2004 Heft 8, S.98 gibt es einen Beitrag dazu.
Wenn es gewünscht wird, kann ich auch das Bauteil senden.
Str

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Abend,

Ich bitte darum.

Gruß,

Constantin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Conrad90:

Die Trochoide in Parameterform sieht wie folgt aus:
x = e*cos(phi)+R*cos(phi/3)
y = e*sin(phi)+R*cos(phi/3)

---

Sollte es nicht richtigerweise heißen
y = e*sin(phi)+R*sin(phi/3) ?

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist natürlich richtig

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Epitrochoide_R19.CATPart

Servus
Anbei ein Lösung zur Erstellung einer Epitrochoide in CATIA. ((mit R0 / R = 2)
Zur Erklärung: die Laufvariable t läuft von 0 bis 1.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank!

Kann die Datei aber leider nicht öffnen, da ich die R17 habe. Werde das im Profil gleich mal nachtragen.

Ansonsten werde ich es entweder wie Sie machen oder über Excel.

Vielen Dank nochmals.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Conrad90:

... oder über Excel.

---

Bevor Du die Daten in CATIA einliest und Dich mit eventuellen weiteren Problemen rumschlägst laß Dir in EXCEL von den Daten erst mal ein Diagramm anzeigen. Bei den ersten Werten mit sehr kleinen Winkeln (so bis ca. 5-10°) hat es bei mir ganz schönen Blödsinn zusammengerechnet. Habe aber nicht weiter nachgeforscht ob das Rundungsfehler gewesen sein könnten oder was auch immer. Also: Daten vorher mal angucken kann nichts schaden.

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

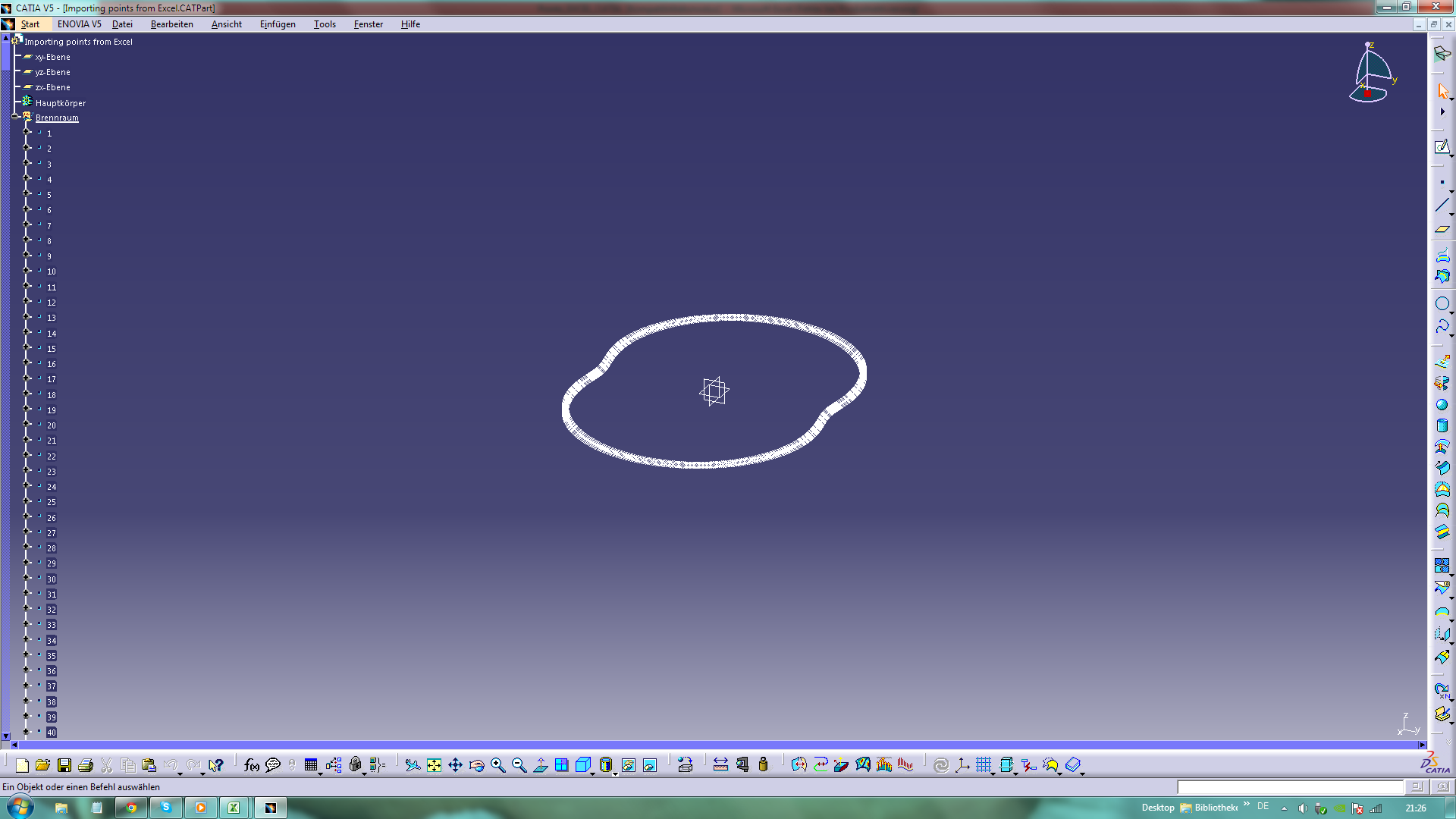

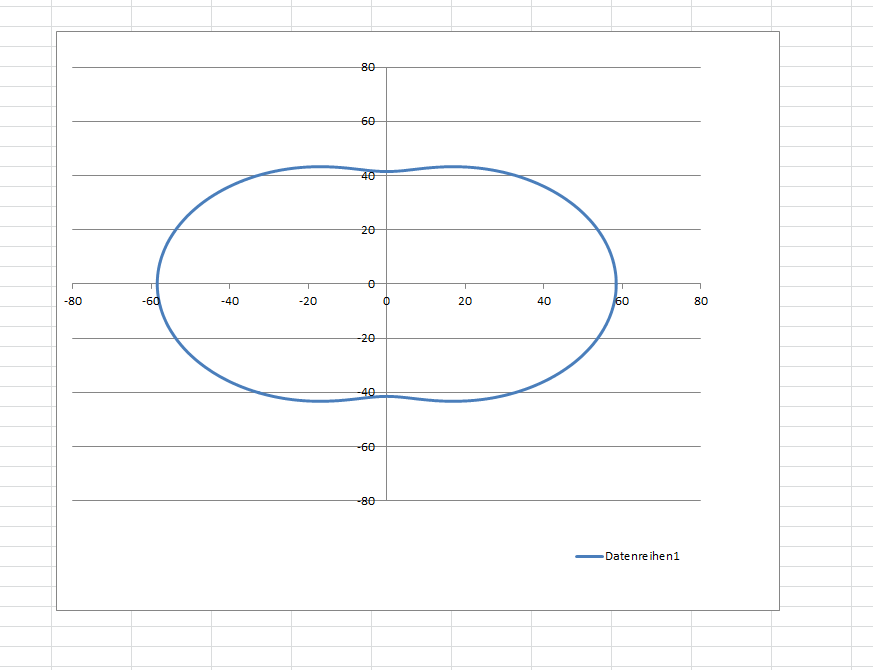

Schaut doch ganz gut aus ( siehe Anhang ).

Wie bekomme ich die Werte jetzt in eine Skizze?

Vielen Dank!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Import als 3d-Punkte: catia.cad.de

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

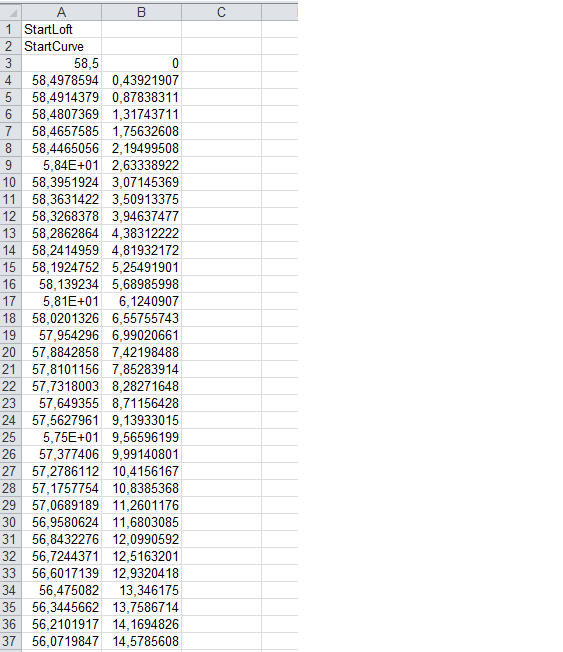

Habe die Daten sie wie im Anhang eingefügt.

Bekomme aber von VBA die Meldung "Index außerhalb des gültigen Bereiches", und das sogar bei der unbearbeiteten Excel Datei.

Wo liegt das Problem?

[Diese Nachricht wurde von Conrad90 am 05. Nov. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Bitte Forensuche benutzen.
(hast du eine GeoSet im Part? ggf noch die z-Koordinate eingeben, ...)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Es lebt!

Habe diese Datei verwendet:

http://ww3.cad.de/foren/ubb/uploads/fenua73/Points_EXCEL_CATIA.zip

Damit gehts mit Knopfdruck !

Jetzt muss ich nurnoch nen Spline drüberlegen und die Sache passt!

Vielen Dank !!!

btw: Wie kann man Unities verteilen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Conrad90:
BTW: Wie kann man Unities verteilen?

---

Oben ueber dem Beitrag die gewuenschte Punktzahl von 1-10 anklicken

LG ... Wolfi

------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

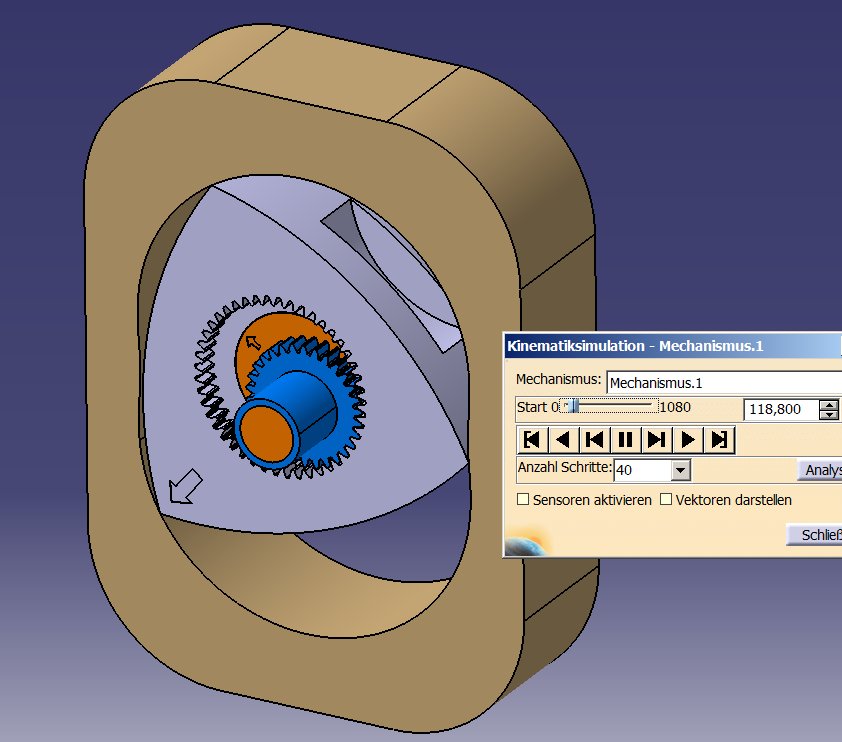

Wankel1.jpg Wankel2.jpg

Ich war beschäftigt. Besteht noch Bedarf?
Str

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Abend,

Wies ausschaut hast du ja auch eine Simulation erstellt und daran scheitere ich gerade

Wäre nett, wenn du die Dateien hochladen könntest.Bitte auf R17 konvertieren.

An alle: Ich muss den Injektor auslegen, dazu muss ich wissen wie lange mein Brennraum auf ist. Geht das in Catia mit der Funktion Überschneidung?
Ich könnte ja den Auslass als Block modellieren und hätte damit eine Kollision erzeugt.

Vielen Dank&noch nen schönen Abend

------------------
Mit freundlichen Grüßen,

Constantin Rieger

[Diese Nachricht wurde von Conrad90 am 08. Nov. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sorry,
"Ungültige Anlage! Bitte verwenden Sie den Zurück-Button des Browsers."
Ich werde die Files nicht los.
Str

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Zippe doch die Datein und lad sie hoch.
.CATProdct kann man nicht hochladen, da sonst zu oft vergessen wird die CATParts mit hochzuladen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Str:

"Ungültige Anlage!

---

Irgendwelche ungültigen Zeichen im Dateinamen? (Oder unzulässiger Dateityp? .zip geht immer)

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tut mir leid, ich habe *.zip, eine Zip-exe umbenannt in *.txt - versucht,
geht nicht.
Wenn *.CATProduct nicht geht, läuft natürlich auch die Kinematik nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Sichere die assembly doch über sicherungsverwaltung. Erstelle dazu nen neuen Ordner und speichere es dort ab. Den Ordner zippst du dann und sendest ihn sn Constantin.Rieger@Hotmail.de.

Gruß und schönes we noch.

------------------
Mit freundlichen Grüßen,

Constantin Rieger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wankel.zip

Noch einmal ein Versuch mit ZIp-Datei mit Passwort:
Wankel
Str

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Scheint geklappt zu haben.
Viel Spaß
Str

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Kannst du mir das mit den Regeln bitte erklären?

Habe meinen Mechanismus soweit nachgebaut, die Regeln sind jedoch noch nicht drin.

Danke & Gruß,

Constantin

------------------
Mit freundlichen Grüßen,

Constantin Rieger
