Hallo Zusammen,

Hier bin ich wieder mit einem Problem
Ich habe eine Maschine die aus 3 große Baugruppen besteht. Ein linkes Bein, ein Mittelteil und ein rechtes Bein. Wobei das rechte Bein eine Spiegelung des linkes ist. Die Konstruktion des linken Beines und Mittelteil ist fertig. Ich habe aber große Schwierigkeiten um das rechte Bein zu Spiegeln. Das Bein besteht aus Bleche (die gespiegelt werden müssen) und Röhre (100% Symmetrisch also das Spiegeln bringt nichts).

Um das Bein zu spiegeln, benutze ich "Spiegeln" vom Menü "Baugruppenkomponenten". Die Optionen:
"Verknüpfung in dieser Position beibehalten" und "Verknüpfungen mit Geometrie beibehalten" sind aktiviert.
Die Teile werden erstellt. Die Teile der Baugruppe bleiben von den Teile im Originalbaugruppe abhängig (gut!) leider aber die Bedingungen vom Originalteil werden nicht kopiert.

Wie kann ich die Baugruppe samt Bedingungen Spiegeln?

Danke schön
Trala

[Diese Nachricht wurde von trala-la am 06. Apr. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo trala-la,

Zitat:

---

Original erstellt von trala-la:
...benutze ich "Spiegeln" vom Menü "Baugruppenkomponenten".

---

Bist Du sicher?
Das hört sich eher nach der Funktion "Symmetrie" an!

Versuch's mal tatsächlich mit "Spiegel"
(ggf. Menü "Anpassen"->"Befehle hinzufügen")

Liebe Grüße,
Nina

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Nina,

In der Tat! Ich habe "Symmetrie" benutzt. Danke für den Hinweis
Nun habe ich "Spiegeln" und "Spiegeln und Kopieren" hinzugefügt.
Mit "Spiegel und Kopieren" wird eine Kopie von der Baugruppe gemacht, die Teile werden aber auf dem gesamten Arbeitsraum verteilt. "Aktualisieren" hilft leider nicht.
Mit "Spiegeln" wird das Teil (ohne sie zu kopieren) gespiegelt. Die Baugruppe wird schön gespiegelt. Leider werden die Teile aber in sich gespiegelt! Also sie werden nochmal gespiegelt.

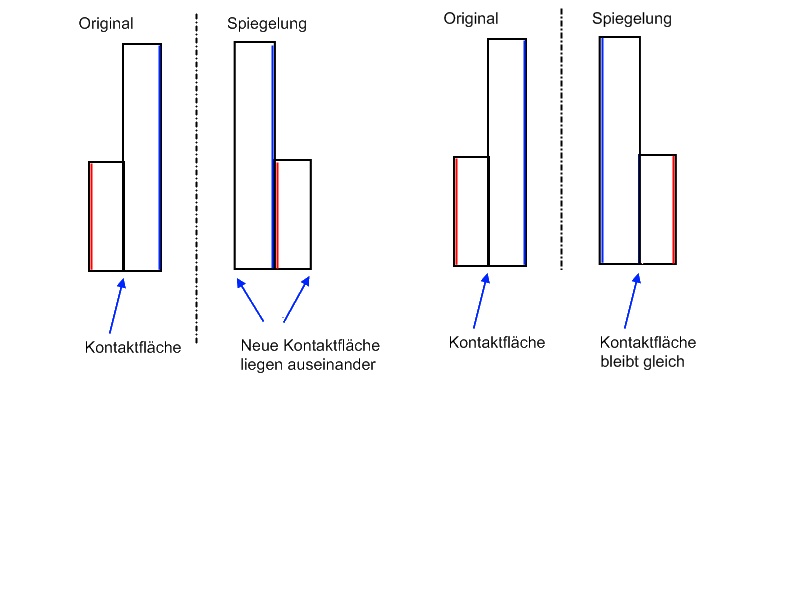

Ich kann es sehr schwierig beschreiben... am besten seht ihr meine Skizze
Die linke Seite zweigt was ich nach der Spiegelung bekomme. Es sieht ok aus... Aber nur bis ich aktualisieren. Danach fliegt alles rum!
Die rechte Seite, was ich haben will.

Hat jemand einen Tipp?

Danke,

Trala

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,trallala (mit einem Wein kann man das gut aussprechen ;-) )
Vielleicht hilft dir mein Beitrag nun nicht direkt weiter aber möchte trotzdem was Anmerken...

Jaja, das Spiegeln in der Baugruppe!
Stell dir mal vor, Du spiegelst eine M8er Schaube von der lonken auf die rechte Autoseite. Als Ergebnis möchtest du in der Stückliste doch den Eintrag M8=2Stück bekommen, oder? Aber wenn du spiegelst hast du doch auf der anderen Seite eine M8er mit Linksgewinde! Und somit geht der Zähler nicht hoch!
Machen wirs komplexer: Wir Spiegeln die ganze Linke Autotüre: Beim Türblatt(-Blech) selber ists ja Klasse, wenn die eine neue Nummer bekommt. Aber was ist mit dem Schließzylinder? Ok, der bleibt gleich! Und die ganzen Schrauben? Naklar, die ja auch! Und die Klinke? Gut, die soll wieder neu werden...

Du siehst, worauf es hinausläuft... Vieles wird geometrisch gespiegelt und soll neue Nummern bekommen, anders wiederum soll nur einen anderen Standort bekommen und KEINE neue Nummer bekommen. Das kann CATIA global nicht selber entscheiden. Ich denke dass daher Deine Probleme entstammen...

------------------
gruß, Tom

[Diese Nachricht wurde von thomasacro am 06. Apr. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Trala ,

Zitat:

---

Original erstellt von trala-la:
...Die rechte Seite, was ich haben will.
Hat jemand einen Tipp?

---

Tipp:
Öffne die (linke) Baugruppe alleine und speichere diese als Kopie ab!
-> "Sichern unter" Häkchen bei "Als neues Dokument sichern" setzen!

Danach kannst Du ganz gezielt nur die Teile "Spiegeln", die Du wirklich spiegelbildlich brauchst. (nur die Bleche)

Nach dem "Aktualisieren" sollten dann die Rohre wieder an die richtigen Positionen springen.
(Rohr_A steckt wieder in Bohrung_1 usw.)

Am Schluss baust Du die neue (rechte) Baugruppe noch in Dein Hauptprojekt ein, fertig!

Liebe Grüße,
Nina

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für die Antworte!

@Nina:
Ich habe die Baugruppe als Kopie gespeichert und nun versuche ich die symmetrischen Teile neu zu positionieren. Ich kriege aber die folgende Fehlermeldung:

Zitat:

---

Geometrie nicht veröffentlicht.

Eine andere Geometrie auswählen oder diese vor ihrer Verwendung veröffentlichen.

---

Ich habe unter TOOLS->VERÖFFENTLICHUNGEN geguckt aber schaffe ich nicht die Teile zu veröffentlichen. Ich bin der einzige Konstrukteur hier, also niemand muss meine Konstruktionen freigeben. Ich habe versucht diese Funktion unter TOOLS->OPTIONEN->INFRASTRUKTUR->TEILENINFRASTRUKTUR auszuschalten, aber geht nicht. Wie schalte ich sie aus?

Und nun eine Frage zum SPIEGELN. Um neue,gespiegelte Teilen zu erzeugen. Muss ich die Teile kopieren, als neues Teil speichern und dann spiegeln oder reicht wenn ich SPIEGELN UND KOPIEREN benutze?

Danke schön!

TRala

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo TRala,

Zitat:

---

Original erstellt von trala-la:
Ich kriege aber die folgende Fehlermeldung:

---

Das kenne ich doch irgendwoher?  ( Hallo Thomas! tberger  )

Zitat:

---

Original erstellt von trala-la:
Und nun eine Frage zum SPIEGELN...

---

Wenn Du "Spiegeln & Kopieren" nutzt, dann entstehen neue Komponenten!
Diese haben jedoch keine eigenen Einbaubedingung!

Ich dachte, Du willst die Bedingungen behalten?

Mit "Spiegeln" werden Deine originalen Teile, wenn man's genau nimmt, nur gedreht.
ABER:
Du kannst jetzt ganz gezielt jede "gespiegelte" (gedrehte) Komponente aktivieren, bzw. öffnen und über "Symmetrie" tatsächlich spiegeln!
Der Clou ist, dass die "alten" Einbaubedingungen erhalten bleiben!
Aber wie Tom (thomasacro,    ) schon erwähnt hat:
Überall da, wo gespiegelte und "nur verschobene" Komponenten aufeinander treffen, musst Du die Bedingungen ggf. korrigieren!
->"Eigenschaften", ->"Verbindung erneut herstellen"

Also Du siehst:
Arbeit bleibt es trotzdem!

Liebe Grüße,
Nina

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Zusammen!

Dieses "Spiegeln" macht mich verrückt!!!!!!!!!!
Ich habe die einzelnen Teile gespiegelt, kann sie aber nicht positionieren weil sie nicht veröffentlicht sind.

Ich habe versucht unter TOOLS->OPTIONEN->INFRASTRUKTUR->TEILINFRASTRUKTUR das Veröffentlichen zu deaktivieren, klappt aber nicht.

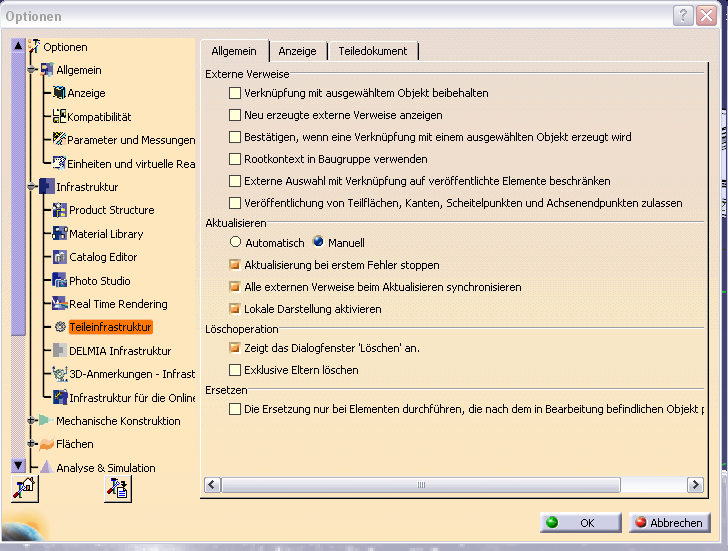

Ich habe ein Bild vom TEILINFRASTRUKTUR angehängt.

Wird so die Veröffentlichen-Funktion deaktiviert?
Kann jemand mir sagen ob die Einstellungen i.O. sind?

Danke!

TRalala

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo trala-la,

Für das Verhalten bezüglich Veröffentlichung sind zwei Register zuständig:

1. „Infrastruktur / Teileinfrastruktur / Allgemein“: „Externe Auswahl mit Verknüpfung auf…“ regelt das Verhalten von externen Links

2. „Mechanische Konstruktion / Assembly Design / Bedingungen“: „Erzeugen von Bedingungen“ regelt, ob Bedingungen auf veröffentlichte Geometrie bezogen werden müssen.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo trala-la

wenn Du Spiegeln möchtest, warum sollen dann Deine Bedingungen mit gespiegelt werden? Die Baugruppe/n oder das/die Teil/e soll/en ja entsprechend spiegelsymmetrisch, bezogen auf eine zentrale Spielgelebene, erkennbar erhalten bleiben und auch als solches nachvollziehbar erkannt werden können - oder ?
Wenn "alles durcheinander" ist nach dem Spiegeln, musst Du an Deiner Strukturierung und dem Aufbau deiner Baugruppen schauen, wie Du was aufgebaut oder zueiander die Verknüpfungen erstellt hast.

Gruß
IKE
