Bin neu hier. Nach 4 Semstern Inventor werde ich jetzt aus beruflichen Gründen auf CATIA V5 umsteigen. Leider ist dieses Programm um einiges komplizierter

Nach mehreren Tagen Suche, Probieren und Tutorials. Habe ich mich nun doch entschlossen, schonmal vorsorgehalber mich in diesem Forum anzumelden.

Das Hauptproblem im Moment ist, das ich eine Strebe fertig gezeichnet habe und diese nun im Maßstab 1:1 ausdrucken will...aber wie geht das??     war bei Inventor alles einfacher

2 weitere Probleme, die immer wieder bei mir auftauchen sind:

a) Beispiel Lego-Stein. Ich habe 6 Kreise und will, dass alle den gleichen Radius haben und auch wenn ich einen Kreis ändere, dass sich alle mitändern (oder anderes Beispiel, wenn ich die Rippen eines Motorblocks bemaße.)

b) wie kann ich Elemente einer vorherigen Skizze in einer neuen Skizze wiederverwenden?? (Bei Inventor gabs da einen ganz einfachen Befehl "Skizze wiederverwenden")

Ich hoffe, ihr könnt mir das so idiotensicher wie möglich erklären. Ich danke schonmal im Voraus für die Hilfe!

MfG der Smokie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und willkommen im Forum,

zu deinem Hauptproblem kann ich zu zeit keine Aussage Treffen.

Zu 2a) Du kannst viel mit der Rechten Maustaste Arbeiten so auch bei diesem deinem Problem

Kleine Schrittfolge:

- gehe mit maus auf das Maß
- Rechte Maustaste
- Aus dem Kontext Menü „Formen hinzufügen“ oder so was in dieser Art
- Nun sollte ein Fenster aufgehen
- Schiebe dieses wenn nötig bei Seite und klicke mit der Linken Maustaste (Doppelklick) auf das Maß was dieses Maß Steuern soll
- Nun sollte in dem Fester die Bezeichnung dessen Maß du gerade Angeklickt hast oben im Fester hinter dem = Zeichen stehen

Somit hast du das maß in eine Formel gesetzt und Catia sollt dir dieses auch anzeigen.
Siehe Symbol am Maß

Zu 2b)
Mmmh Ich bin da immer Ziemlich Faul und Kopiere mir die Elemente einfach in die neue Skizze  ( Ctrl+C , Ctrl+ V)

Und wenn nötig Schiebe ich mir dann das so eingefügte an die Pos wo ich dieses dann Haben will

Ach ja da gibt es einen Butten dazu ist ein Pfeil (Verschieben) du kannst dann dieses auch noch Drehen Butten: Pfeil der im halb Kreis gezeichnet wurde

Nun mit Bildern währe dir Bestimmt geholfen aber die Kann ich dir zur Zeit nicht erstellen.

Und einen Tipp noch am Rande Kaufe dir ein Buch oder Leihe dir eins Aus oder mach eine Schulung denn Catia ist ziemlich  umfangreich und ohne Kenntnisse bekommst du graue haare

Hier habe ich mal ein Beispiel wie man mit Formen Arbeitet http://ww3.cad.de/foren/ubb/Forum134/HTML/002739.shtml#000003

------------------
Sei Schlau bleib Dumm !!?!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke erstmal für deine Antwort

zu deinem 2a Tipp: Leider finde ich keinen Eintrag "Formen hinzufügen" oder dergleichen :-P höchstens "Andere Auswahl" aber da passiert nix brauchbares :-(

Und ab nächster Woche werde ich auch an Schulungen teilnehmen, brauche halt nur den Ausdruck der Strebe, da ich morgen wieder "bastel"

MfG der Smokie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

a) Ausdruck 1:1 (Du befindest Dich in der Zeichnungsumgebung)
Datei - Drucken - Seite einrichten dann das entsprechende Format auswählen und evtl. die Ränder bearbeiten - OK - Beste Drehung - Einpassen in 100% - Mittelpunkt - OK

b) Lego Stein
Vorgehensweise 1 - in der Skizze:
In der Skizze die Kreise erzeugen und vollständig vermassen, dann auf einen Kreisdurchmesser mit der rechten Maustaste klicken - Objekt xxx - Formel bearbeiten - Dann das Maß des "Referenzkreises" anklicken - OK. Von nun an ändert sich der Durchmesser des einen Kreises immer auch wenn der andere geändert wird.

Vorgehensweise 2 - im Volumenmodell selbst
Skizze mit Kreis erzeugen - Block machen.
Dann diesen Block mustern. (Befehle: Rechteck- Kreis- oder Benutzermuster)

c) Skizze wiederverwenden:
Vorgehensweise 1 - die exakt gleiche Skizze nochmals verwenden
Beispiel: Block mit Skizze.1 ist schon vorhanden - ein zweiter Block mit dieser Skizze soll nochmals verwendet werden. Dazu einfach beim zweiten Block die Skizze nochmals auswählen - Fertig

Vorgehensweise 2 - nur bestimmte Teile der Skizze wiederverwenden
Neue Skizze erstellen - dann die wiederzuverwendenden Linien etc. auswählen und mit dem Befehl "3D-Elemente projezieren" in die aktuelle Skizze übernehmen. Dann noch evtl. neue Elemente konstruieren (falls gewünscht) - raus aus der Skizze - Fertig

Alles klar?

P.S. Ich würde Dir auf jeden Fall zu einer CATIA - Schulung raten...

Gruß
Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ martin2

zu a) ich bin im Part Design-Modus und wie komm ich jetzt in die Zeichnungumgebung?? Wenn ich auf Drawing gehe, dann ist da nur ein leeres Blatt, in das ich nix einfügen kann

zu b1) woohoo^^ wir kommen der Sache schon näher  leider wird immer nur das erste Maß, welches ich ausgewählt habe in die Formel übernommen. Wenn ich also 20 Maße habe, muss ich alle 20 einzeln verknüpfen ich hoffe, dass das nicht die Endlösung ist

zu b2) achja, stimmt^^, darauf hätt ich auch selber kommen können

zu c2) klingt gut, werd ich mal probieren

Und nochmals Danke für eure Hilfe!!! Gibt Foren, da wird auf solche Anfängerfragen anders reagiert

MfG der Smokie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Smokie,

ganz offensichtlich hast Du es schon in die Zeichnungsumgebung geschafft. Hier müssen dann Ansichten erzeugt werden. Ich kann mich nur den anderen anschließen und Dir dringend zu einer Schulung raten.

Als erste Hilfe bringt Dir vielleicht folgender Link was, hier gehts zu Schulungsunterlagen:
http://catia.cad.de/index.php/interessante-links/schulungsunterlagen

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aber da habe ich einfach nur ein leeres Blatt! Wie bekomme ich mein Teil da drauf??

*verzweifel*

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
über die Ansichtsgenrierung bekommst du dein Teil da drauf. Da du jedoch noch nicht einmal kenntnisse über solche Grundfunktionen hast, würde ich dir auch dringend zu einer Schulung oder wenn eine Schulung garnicht möglich ist zumindestens zu einer Lektüre raten, die dich in die Welten des CATIA´s einführt. Jedoch ersetzt ein Buch etc. keine Schulung! Es geht ja danach weiter... Wenn du Ansichten generiert hast > wie kann man welche Maße generieren etc. Dieses Forum ist nicht als Schulungsersatz gedacht, sondern viel mehr ein Problemlöser für konkrete Probleme.

------------------
MFG
Rick Schulz

Konfuzius sprach: "Wer sich das Alte noch einmal vor Augen führt, um das Neue zu verstehen, der kann anderen ein Lehrer sein."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Equivalentdimensions.pdf

Servus,

hier die Antworten auf deine Fragen!

Gruß
Daniel

Edit: Dann schreib ich hier halt auch nochmal die obligatorische Antwort: Mach ne Schulung

[Diese Nachricht wurde von Vespafahrer am 21. Aug. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von SmokieMcPot:

Gibt Foren, da wird auf solche Anfängerfragen anders reagiert

---

Es gibt auch Foren, da bekommt derjenige, der solche Fragen stellt, Prügel. Auch hier bei cad.de

Und da wir  gerade dabei sind: Füll doch mal deine Systeminfo aus.

------------------
Meine Firma

Wie stelle ich meine Fragen richtig?

---


Hallo
@ Vespafahrer

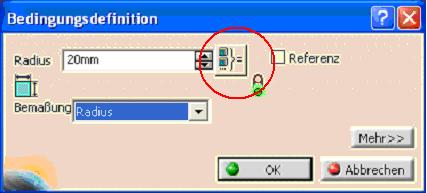

kleine Ergänzung zu deinem PDF um auf die Maße wieder zuzugreifen zu können einen Durchmesser auf Radius umstellen, damit der Butten siehe Bild erscheint um wieder in die Eingabemaske zu gelangen

warum auch immer.

------------------
Sei Schlau bleib Dumm !!?!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Vespafahrer,
dieses Thema ist auch für mich interessant, allerdings habe ich folgendes Problem(?):
Zwar kann ich äquivalente Bem. erzeugen und auch editieren, jedoch erscheint bei mir in der Skizze hinter der Bemaßung kein +/-, wie in Deiner PDF angegben. Ist das von Bedeutung?
Danke vorab;-)

------------------
;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

@ K.Siebert: stimmt natürlich!
@ alan bei der arbeit: das +/- hat damit nichts zu tun. Hab das aus versehen mal eingestellt und bekomme es nicht mehr weg  ... Das hat irgendwas mit Toleranzen zu tun.

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nochmal an alle: Wie oben schon geschrieben, werde ich ab nächster Woche Schulungen besuchen!!!!!!!

Und das Teil brauche ich heute (jetzt) aber schon ausgedruckt^^

MfG der Smokie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

Zitat:

---

Original erstellt von SmokieMcPot:
...Und das Teil brauche ich heute (jetzt) aber schon ausgedruckt^^...

---

war das jetzt eine Feststellung oder eine Frage?
Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

War eig. ne Frage, aber hat sich erledigt. ich habs "abgemalt". Zwar nicht besonders schick, aber erfüllt seinen Zweck!
