wie kann ich einen Teil (in 3D Modell) Toleranz geben, um danach dieses Toleranz in der Zeichnung gezeigt wird.
Ob das überhaupt geht, frage ich euch??

Danke
Mit freundlichen Grüßen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

j.sailer
Mitglied
Diplom-Ingenieur (FH)


Sehen Sie sich das Profil von j.sailer an!   Senden Sie eine Private Message an j.sailer  Schreiben Sie einen Gästebucheintrag für j.sailer

Beiträge: 1040
Registriert: 29.05.2001

ProE WF2, WF3, WF4
CATIA V5 R16, R17, R18, R19

erstellt am: 29. Mai. 2008 09:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mosul2004 10 Unities + Antwort hilfreich

Die Toleranz kann beim Bearbeiten der Bemaßung z. B. beim Wert Kontextmenü über das  eingegeben werden. Es gibt auch ein Functional Tolerance Application (FTA) mit der man das machen kann.

Beim Generieren der Bemaßung in der Zeichnung, kann man angeben, dass auch die Bemaßungen mit Toleranzen generiert werden sollen. (Es ist kein zeigen).

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mosul2004
Mitglied
Konstrukteurin


Sehen Sie sich das Profil von mosul2004 an!   Senden Sie eine Private Message an mosul2004  Schreiben Sie einen Gästebucheintrag für mosul2004

Beiträge: 116
Registriert: 09.01.2008

Windows XP 64bit
Catia V5 R17 SP7

erstellt am: 29. Mai. 2008 10:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,
danke für deine schnelle Antwort aber kannst du das genauer beschreiben (step by step)

MFG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

denyo_1
Ehrenmitglied V.I.P. h.c.
Manager


Sehen Sie sich das Profil von denyo_1 an!   Senden Sie eine Private Message an DanielFr.  Schreiben Sie einen Gästebucheintrag für DanielFr.

Beiträge: 2506
Registriert: 10.08.2005

HP Compaq 8710w, Intel Core Duo T7700, 2,40 Ghz, 3GB RAM, Windows XP Professionel @32bit, Quadro FX 1600M, CATIA V5 R19 SP3

erstellt am: 29. Mai. 2008 10:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mosul2004 10 Unities + Antwort hilfreich








Hallo mosul,

Zum Thema erzeugen von Toleranzen im 3D:

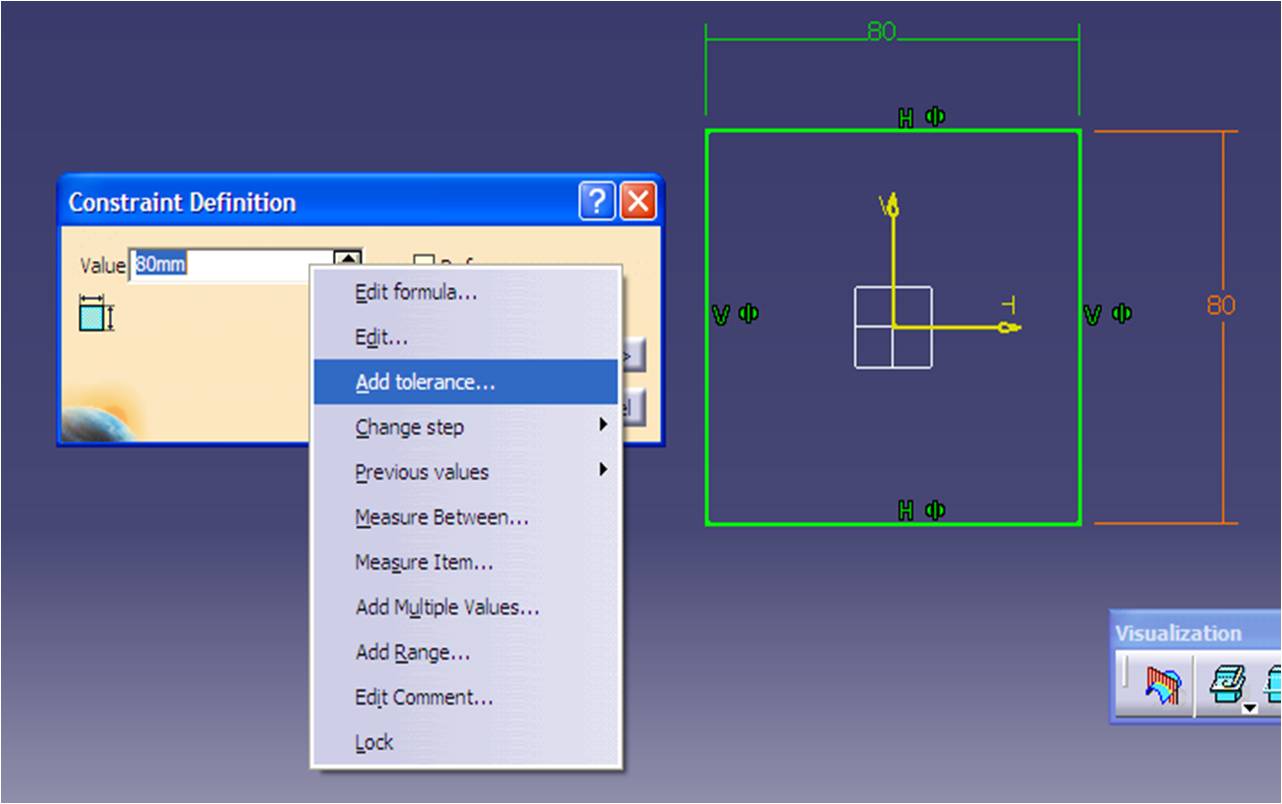

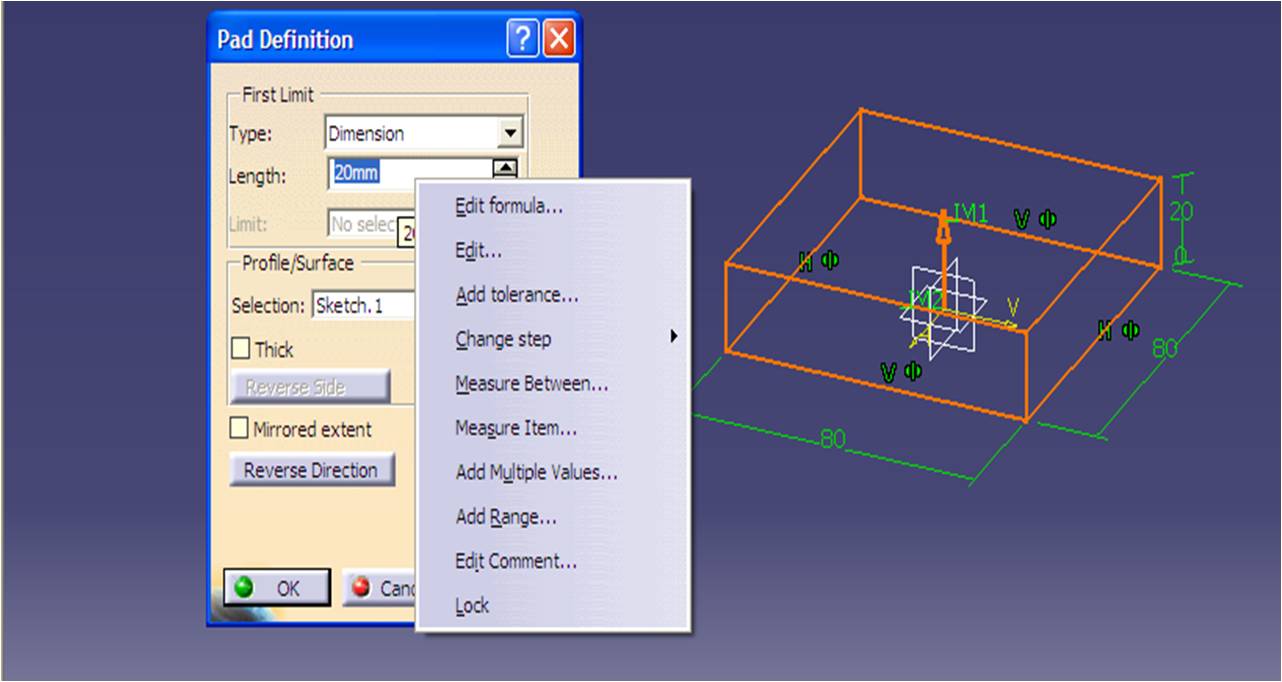

Wenn du ein Maß im Sketcher (Bild_Toleranz_Sketcher) bzw. eine Volumenoperation (Pad, Pocket, etc.) (Bild_Toleranz_Volumen) erzeugst machst du in der Feld in dem der Wert steht der eine Toleranz erhalten soll einen Rechtsklick. Anschließend klickst du auf add Toleranz und gibst die entsprechende Toleranz an. Hinter dem ansprechneden Wert (also hinter dem Maß oder hinter der Volumendefinition) steht dann ein PlusMinus das dir anzeigt das das Maß eine Toleranz hat.

Zur Zeichnung:

Diese Toleranzen werden nur übernommen wenn zum erzeugen von Maßen die Funktion Generates all the dimensions from 3D eingesetzt wird. Ich weiß nicht genau wie du es handhabst, aber bei sehr komplexen Teilen ist diese Funktion unbrauchbar. Maße werden zwei bis dreimal erzeugt. Zudem werden natürlich nicht alle Maße erzeugt die auch sinnvoll und relevant sind.
D.h. diese Funktion ist auf Zeichnungen nur bedingt einsetzbar und sinnvoll.

Warum gibts es dann diese Funktion (Toleranz im 3D hinzufügen):

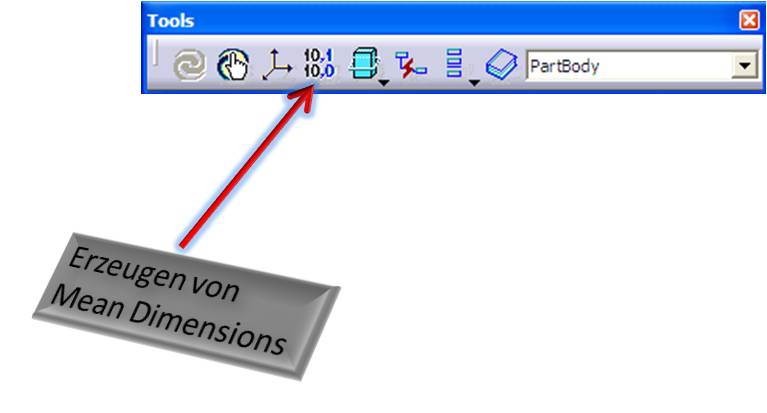

Diese Funktion ist sehr stark, beim erzeugen von Hauptdimensionen (Bild_MeanDimensions). Wenn du zum Beispiel ein Maß hast das 10mm ist und eine Toeranz von + 0,5mm und - 0mm hat, kannst zB der Spritzgießer damit nur bedingt etwas anfangen. Wenn du dieses Maß auch noch als SPC-Maß definierst (dann muss er dieses Maß bei jedem gespritzten Tiel messen und dokumentieren) gibt es keine obere und untere Toleranzgrenze, da das Hauptmaß nicht in der Mitte liegt. Der Button MeanDimensions erzeugt dir (auf Grundlage deiner im 3D angegebenen Toleranzen) dieses Hauptmaß (im obgrigen fall wäre das 10,25mm, +0,25mm, - 0,25mm)
Des weiteren kann mit der Functional Tolerance Application (FTA) eine komplette Toleranzsimulation aufgestellt werden.

------------------
MFG Daniel
