Thema: Sheetmetal extrusion mit Spline als basis (2787 mal gelesen)
|
johang
Mitglied
Konstrukteur/Administrator
   Beiträge: 50
Registriert: 03.05.2006 Catia V5R21 SP3
SmarTeam V5R21 SP3
Windows XP Professional x64 Edition SP2
Hardware HP workstation xw8600
|
erstellt am: 19. Jan. 2008 15:15  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen Hat es jemand geschafft eine Extrusion im Sheetmetal mit einer Skizze die ein Spline enthaltet zu generieren? Ich bin auf der suche nach einer Lösung eine definierte Kurve als Blech zu modulieren, dasd man anschliessend abwickeln kann.
Ich arbeite mit Catia R17 SP05 Gruss johang Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 19. Jan. 2008 15:33 <-- editieren / zitieren --> Unities abgeben: Nur für johang
|
capirex65
Mitglied
Beiträge: 320
Registriert: 19.04.2006 Laptop: Lenovo R400
Desktop: Opteron 175, 4GB, Plait 8800GT 512MB
CATIA V5 R18, ProE 2.0/4.0 (SE)
|
erstellt am: 20. Jan. 2008 00:34 <-- editieren / zitieren --> Unities abgeben: Nur für johang
|
MichaelJ
Mitglied
Beiträge: 67
Registriert: 19.05.2004 Catia V5 R14, R16, R17, R18
|
erstellt am: 20. Jan. 2008 14:36 <-- editieren / zitieren --> Unities abgeben: Nur für johang
|
RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager
Beiträge: 5541
Registriert: 12.04.2007 @Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64
|
erstellt am: 21. Jan. 2008 11:12 <-- editieren / zitieren --> Unities abgeben: Nur für johang
Hallo, du könntest die Funktion Userflanch verwenden, um aus einer Spline eine Wand zu machen. Diese Funktion benötigt wohl eine gestzte Wand an die das Userflanch anschließen soll. ------------------
MFG
Rick Schulz
Konfuzius sprach: "Wer sich das Alte noch einmal vor Augen führt, um das Neue zu verstehen, der kann anderen ein Lehrer sein."
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
johang
Mitglied
Konstrukteur/Administrator
Beiträge: 50
Registriert: 03.05.2006 Catia V5R21 SP3
SmarTeam V5R21 SP3
Windows XP Professional x64 Edition SP2
Hardware HP workstation xw8600
|
erstellt am: 21. Jan. 2008 15:16 <-- editieren / zitieren --> Unities abgeben:
Guten Tag Als erstes besten dank für die vielen Beiträge. Mörchen: Ich befürchte du hast recht. capirex65: Das Unfold Feature im GSD habe ich leider nicht gefunden. Das Ziel ist es die gestreckte Länge mit Berücksichtigung de K-Faktors zu erhalten, deshalb ist das Abwickeln im Sheetmetal wichtig. MichaelJ: Das Packet Aerospace Sheet Metal habe ich leider nicht. RSchulz: Gute Idee, leider hat es nicht funktioniert. Bis jetzt habe ich die Kontur mit Kreisbögen und Linien hingepflastert. Gruss johang Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager
Beiträge: 5541
Registriert: 12.04.2007 @Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64
|
erstellt am: 21. Jan. 2008 15:26 <-- editieren / zitieren --> Unities abgeben: Nur für johang

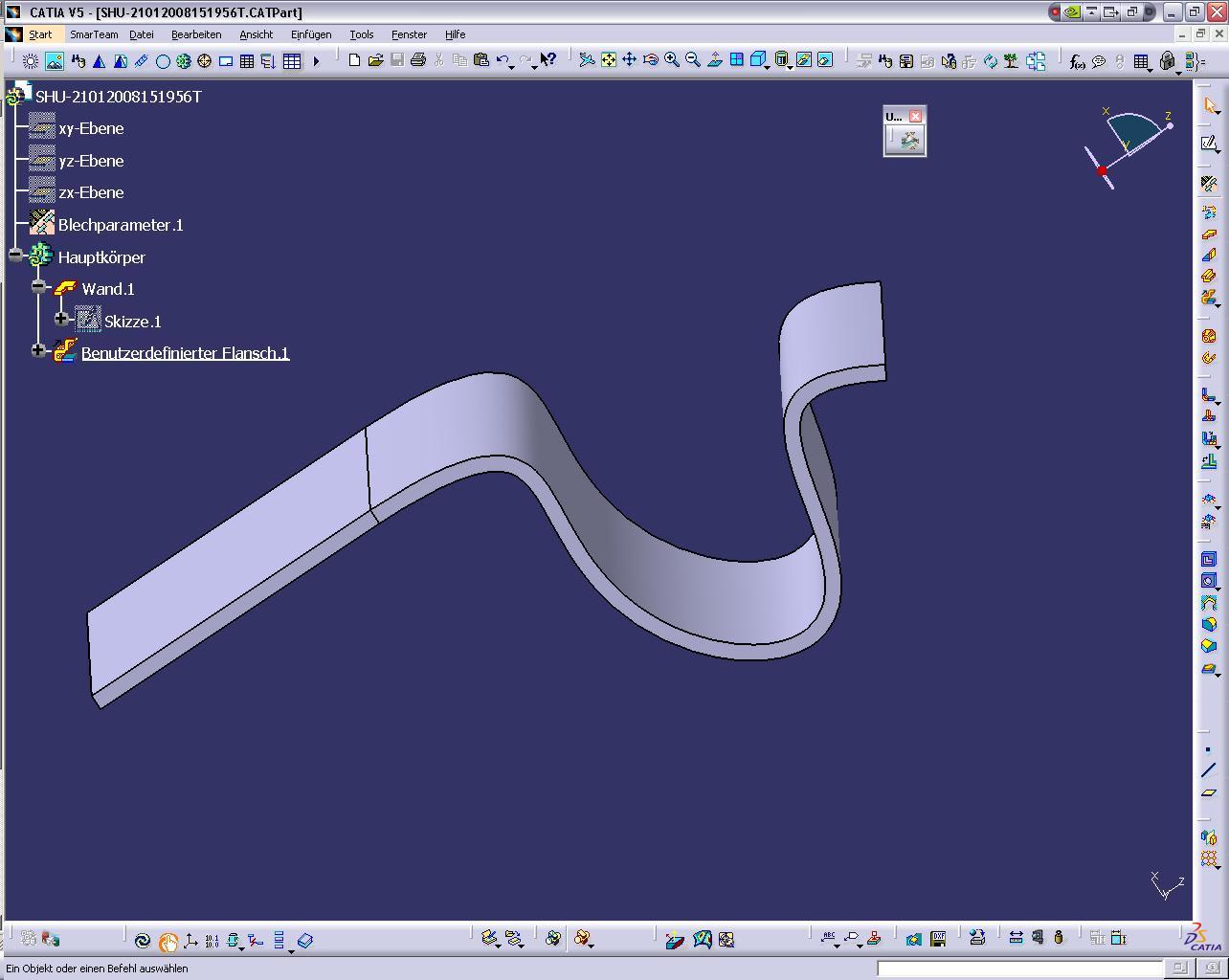

Hallo, hab es ausprobiert.Funktioniert! Wichtig ist, dass die Spline tangentenstetig zur Wand ist und der Anfangspunkt Kongruent zu den beiden Kanten der Wand. ------------------
