Hallo zusammen,

ich hab vor einigen Stunden mit CATIA V5 angefangen und siehe da die ersten Probleme tauchen auf.
Na sowas aber auch, würden sich einige denken, aber trotzdem habe ich einige Fragen an euch.

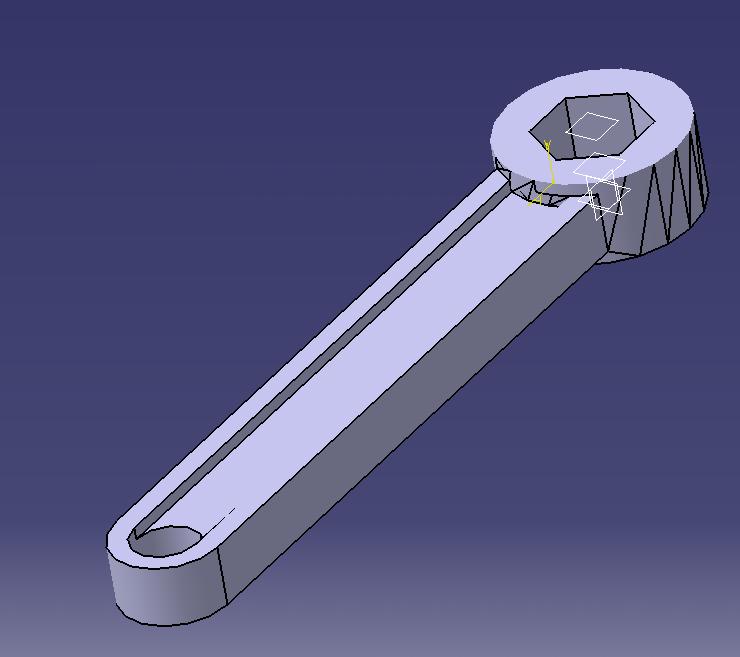

Schaut euch mal bitte das beigefügte Bild (Key1.jpg) an. Warum entstehen solche Striche auf dem Körper?
Könnt ihr mir einige gute und möglichst einfache Tutorials empfählen.
Wo findet man die "Hilfedateien" im Strukturbaum. Hab schon die gesamte Platte durchsucht. Nichts da. Kann man die irgendwo runterladen??
Mal von den Strichen auf dem Bild (Key1.jpg) abgesehen, wie macht man Auszugsschrägen (Key2.jpg) an der Tasche am Griff und den Kugelligen Kopf des Schlüssels am einfachsten ???

Vielen Dank schon mal
ChriSl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ChriSl
Mitglied



Sehen Sie sich das Profil von ChriSl an!   Senden Sie eine Private Message an ChriSl  Schreiben Sie einen Gästebucheintrag für ChriSl

Beiträge: 18
Registriert: 15.01.2008

erstellt am: 15. Jan. 2008 21:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

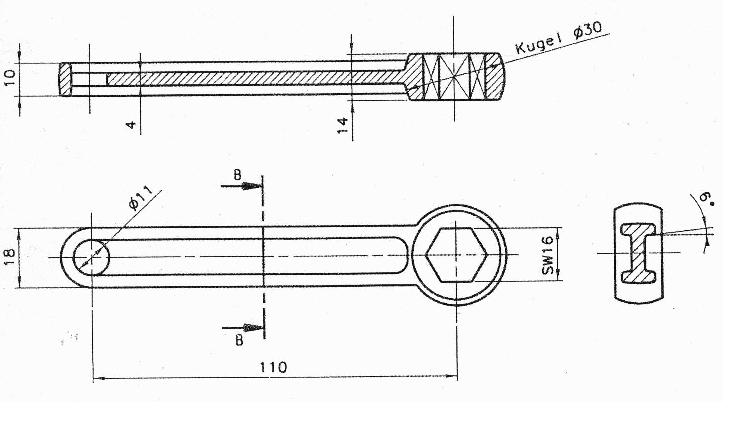

... sorry, hier ist das zweite Bild Key1.jpg ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 15. Jan. 2008 22:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich




Hallo ChriSl,

die Striche sind ein Grafikfehler im Release15 oder 16. Nach Speichern und neu öffnen sind sie oft weg. Neues Release oder Servicepacks helfen.

Für Informationen schau Dir mal die inoffizielle CATIA Hilfeseite an.

Nun zur Auszugsschräge:

Als erstes machst Du eine horizontale Ebene in der Mitte.

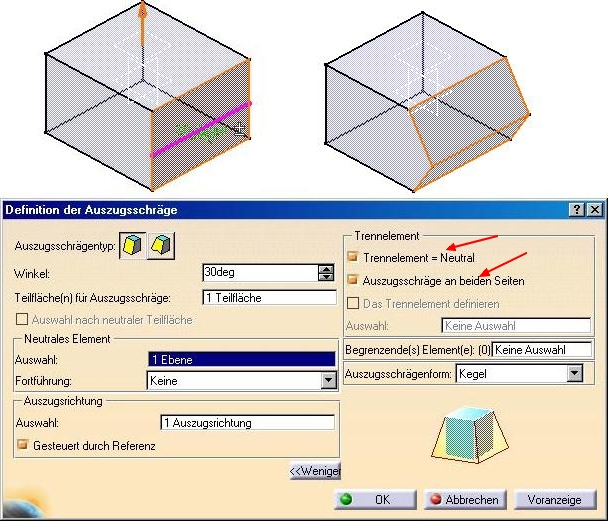

Auszugsschrägen werden durch folgende Faktoren bestimmt:

1.Eine oder mehrere abzuschrägende Teilflächen (rosa Fläche).

2.Auszugsrichtung (orangeroter Pfeil): die Richtung, in der das formende Werkzeug vom Teil abgehoben wird.

3.Auszugswinkel


4.Das neutrale Element kann eine Ebene oder eine Fläche sein: hier bleibt der ursprüngliche Querschnitt erhalten (blaue Fläche).

5.Optional: Das trennende Element: ab hier wird die Abschrägung wirksam.

Vorgehensweise:

- Icon selektieren

- Seiten wählen, die abgeschrägt werden sollen (Fläche wird rosa)

- Winkelgrade eingeben

- Neutrales Element (Ebene) wählen (Fläche wird blau)

Wird die Schaltfläche „Mehr>>“ selektiert, kann zusätzlich das trennende Element definiert werden. In Deinem Fall ist die erzeugte Ebene auch das Trennelement.

- Mit ok den Befehl abschließen.

Ich hoffe, ich hab nix vergessen...

Gruß
Mörchen

[Diese Nachricht wurde von Mörchen am 15. Jan. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12005
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 15. Jan. 2008 22:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich

Servus

Hast du die Gemotrie stelbst erstellt, oder sind die Daten importiert? Sieht fast so aus, als ob die daten aus V4 sind, mit tesalierten Flächen.

Zur Literatur: siehe CATIA-Hilfeseite

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ChriSl
Mitglied



Sehen Sie sich das Profil von ChriSl an!   Senden Sie eine Private Message an ChriSl  Schreiben Sie einen Gästebucheintrag für ChriSl

Beiträge: 18
Registriert: 15.01.2008

erstellt am: 15. Jan. 2008 22:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




... Danke für die Antworten.

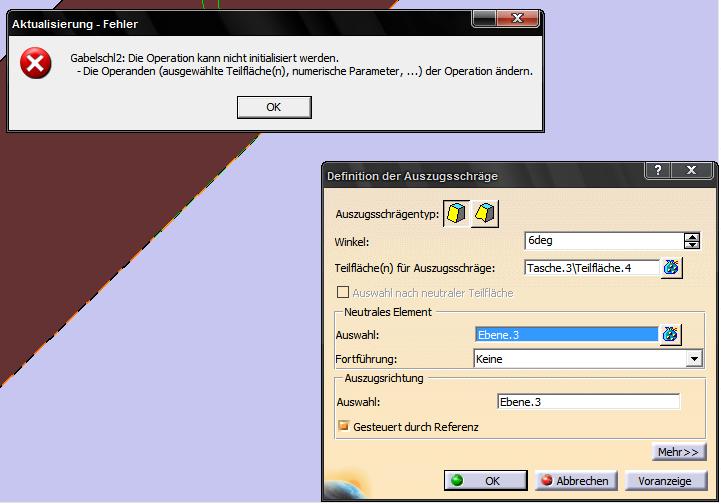

Eine Fehlmeldung wird beim Erstellen der Auszugsschrägen angezeigt. Anhang.

@Mörchen: bin die einzelnen Schritte durchgegangen. Beim Bestätigen ist eben die Fehlermeldung aufgetreten und nun habe ich keine Ahnung was damit gemeint ist.

@Bernd: Die Geometrie ist selbst erstellt. Ich habe leider keinen Vergleich zu anderen Versionen.


Danke noch mal.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 15. Jan. 2008 22:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich

Hallo ChriSl,

kannst Du nochmal ein Bild reinstellen, wo man zusätzlich das Bauteil sieht. (Und das Fenster?)
Hast Du auch auf "Mehr" Trennfläche = neutral und Auszugschräge nach beiden Seiten aktiviert. (siehe Bild aus meinem letzten Beitrag?)

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ChriSl
Mitglied



Sehen Sie sich das Profil von ChriSl an!   Senden Sie eine Private Message an ChriSl  Schreiben Sie einen Gästebucheintrag für ChriSl

Beiträge: 18
Registriert: 15.01.2008

erstellt am: 15. Jan. 2008 22:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

... Vielen Dank,
es klappt jetzt mit den Auszugsschrägen und die Striche sind auch weg. Keine Ahnung warum aber soweit so gut.
Ich müsste nur noch den Kugelligen Kopf am Schlüssel machen und frage mich ob man das noch nachträglich einfügen kann, oder ob man dies bei den ersten Schritten in der Skizze machen musste, aber wie macht man eine Skizze für eine Kugel???

danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 15. Jan. 2008 22:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich

Hallo ChriSl,

für eine Kugel macht man einen Halbkreis und daraus eine Welle. Du kannst sie nachträglich an beliebiger Stelle im Baum einfügen, indem Du im Kontextmenü das Feature in Bearbeitung definierst, das vor der Kugel kommen soll.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ChriSl
Mitglied



Sehen Sie sich das Profil von ChriSl an!   Senden Sie eine Private Message an ChriSl  Schreiben Sie einen Gästebucheintrag für ChriSl

Beiträge: 18
Registriert: 15.01.2008

erstellt am: 15. Jan. 2008 23:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

... tut mir Leid, aber ich komm nicht dahinter was du damit genau meinst...
Was meinst du mit welle???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 16. Jan. 2008 09:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich




Hallo ChriSl,

durch Drehung eines ebenen Profils um eine Achse wird ein Rotationskörper erstellt. Die Welle ist ein positiver Drehkörper.

Bei der Skizze für die Welle ist zu beachten, dass sie geschlossen sein muss oder zusammen mit der Achse geschlossen sein muss und nicht die Achse überschreiten darf. (Deshalb Halbkreis um 360° drehen -> Vollkreis um 180° geht nicht!)

Gruß
Mörchen

[Diese Nachricht wurde von Mörchen am 16. Jan. 2008 editiert.]

[Diese Nachricht wurde von Mörchen am 16. Jan. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ChriSl
Mitglied



Sehen Sie sich das Profil von ChriSl an!   Senden Sie eine Private Message an ChriSl  Schreiben Sie einen Gästebucheintrag für ChriSl

Beiträge: 18
Registriert: 15.01.2008

erstellt am: 16. Jan. 2008 11:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




... habe ich gefunden.
Vielen Dank für die Tipps. Das Teil ist auch schon fertig.

Eine ganz andere Frage hätte ich noch.
Ist es möglich unter "Part Design" eine Verdrehung eines Balkens um eine entsprechende Achse vorzunehmen, sagen wir mal um x- und y-Achse. Siehe Anhang.
Ich möchte nicht den gesamten Schlüssel zeichnen, sondern lediglich die Verbiegungen und Verdrehungen an einem Rechteckbalken.

Vielen Dank noch mal


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12005
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 16. Jan. 2008 11:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich

Servus
Für deinen verwundenen "Balken" kannst du die Funktion "Volumenkörper mit Mehrfachschnitten" verwenden (siehe Online-Doku oder Literatur)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

schimme
Mitglied



Sehen Sie sich das Profil von schimme an!   Senden Sie eine Private Message an schimme  Schreiben Sie einen Gästebucheintrag für schimme

Beiträge: 278
Registriert: 01.11.2006

Intel i7 4x4,6Ghz|Win7x64|6GB Ram|Catia V5R19SP2|GTX 285

erstellt am: 16. Jan. 2008 11:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich

Also ich weiß nicht ob das eine geeignete Übung für nen Anfänger ist wenn du diese verdrehte Variante nachbauen willst...das is schon ein Stück anspruchsvoller...

Mach lieber erstmal einfachere Sachen und lernen die einzelnen Funktionen Stück für Stück kennen.

EDIT:

Ich hab das mit dem Balken überlesen...das ist natürlich eine einfachere Sache...sorry.

[Diese Nachricht wurde von schimme am 16. Jan. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ancela
Mitglied
Techn. Zeichnerin


Sehen Sie sich das Profil von Ancela an!   Senden Sie eine Private Message an Ancela  Schreiben Sie einen Gästebucheintrag für Ancela

Beiträge: 318
Registriert: 09.11.2004

Windows 7(64)
Catia V5R26 SP4
SmarTeam

erstellt am: 16. Jan. 2008 12:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von ChriSl:

Schaut euch mal bitte das beigefügte Bild (Key1.jpg) an. Warum entstehen solche Striche auf dem Körper?

Hallo ChriSl,

als wir einen R16-Testplatz hatten, war der versehentlich ohne Servicepack installiert. Da waren auch diese Striche da.
Wir haben jetzt R16 mit SP9. Seitdem sind mir solche Striche nicht mehr aufgefallen.

Gruß
Angela

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ChriSl
Mitglied



Sehen Sie sich das Profil von ChriSl an!   Senden Sie eine Private Message an ChriSl  Schreiben Sie einen Gästebucheintrag für ChriSl

Beiträge: 18
Registriert: 15.01.2008

erstellt am: 16. Jan. 2008 12:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

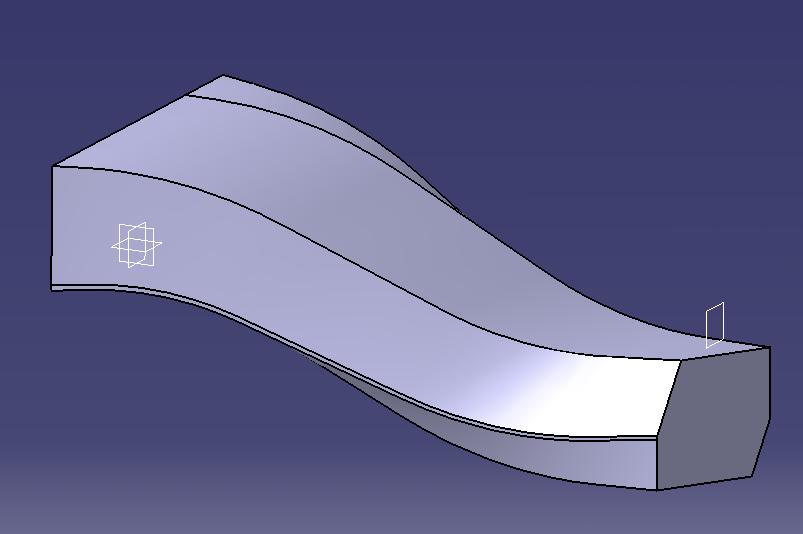

... also mit Sicherheit mache ich dabei etwas falsch wenn ich zwei Skizzen (Anhang) auf unterschiedlichen Ebenen aufbaue und sie dann mit ner Linearaustragung versuche zu verbinden. Das funktioniert so wahrscheinlich nicht.
Ich hab es auch mit den "Volumenkörper mit Mehrfachschnitten" ausprobiert, aber wahrscheinlich ist das ein völlig falscher Ansatz von mir.

Wie geht man dabei am einfachsten vor?

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12005
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 16. Jan. 2008 12:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich

Servus
Schau mal hier.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ChriSl
Mitglied



Sehen Sie sich das Profil von ChriSl an!   Senden Sie eine Private Message an ChriSl  Schreiben Sie einen Gästebucheintrag für ChriSl

Beiträge: 18
Registriert: 15.01.2008

erstellt am: 16. Jan. 2008 13:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




... molto bene
@Bernd: der Link war hervorragend (Anhang). Gibt noch mehr davon???

Danke noch mal an alle für die Tipps


Gruß ChriSl


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12005
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 16. Jan. 2008 13:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChriSl 10 Unities + Antwort hilfreich

Servus

Hier ist die gesamte Doku.

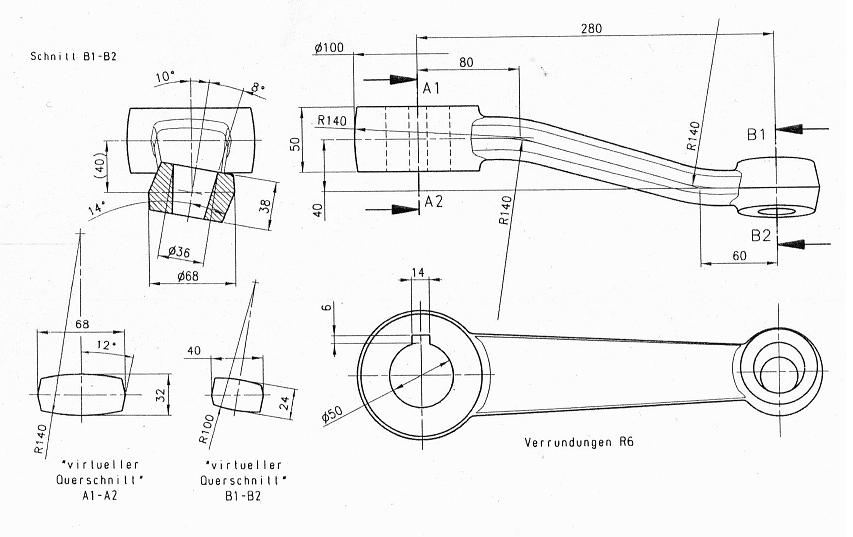

Schau dir nochmal die Zeichnung an: ein Profil ist falsch bei dir. Beachte die Position des Startpunktes und der Richtung des Profils (beim Körper mit Mehrfachschnitten).

Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
