hallo liebe leut,

hab ein kleines problem, schreibe gerade an einer diplomarbeit über catia und wildfire. soll die zwei programme im bezug auf blechbearbeitung verlgeichen.
hab schon richtig viel hilfe bei euch im forum bekommen, doch gibt es kleinigkeiten wo ich keine hilfe finde.

folgendes problem: habe einen winkel, der mit 45 ° geöffnet ist, aus flächen. habe ihn über das part design aufgedickt, dass es ein volumenmodell wird. wechsel wieder zu GSD und möchte die 2 schenkel und den radius mit wanderkennung für catia sichtbar machen. doch er erkennt immer nur die 2 schenkel und nicht den Radius.
WAS MACH ICH FALSCH????
Probier da schon so lange rum!

falls es eine onlinehilfe gibt könntet ihr mir ja einen link schicken, das wäre sehr nett.

Bitte helft mir!

MFG Dedave

EDIT durch Moderator: Texte gelöscht, die falsch in den Beitrag reinkopiert wurden (Registrierungsdaten usw). CEROG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo theshape,

die Online-Dokumentation zu CATIA sollte auf deinem Rechner installiert sein.

Viele Grüße,

CEROG

------------------
CATIA-FAQ

http://www.cad-gaenssler.de

---

Hi Dedave.
meinst du mit gsd Generative SHAPE Design, oder Generative SHEETMETAL Design? Hast du denn die online-Doku? Wenn nicht, würde dir der link doch garnichts nutzen

gruß, tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...habe die online hilfe schon durchwühlt aber bin nicht wirklich draus schlau geworden...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@thomasacro

arbeite mit generativ sheetmetal design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi theshape.
Ich verstehe nicht ganz Deine arbeitsweise:
Du erzeugst zuerst Flächen (im shapeDesign?)? Verbindest sie zu EINER? Gehst dann ins Partdesign um sie aufzudicken? Und gehst dann ins Sheetmetal?
Warum baust du die Dinger nicht direkt im Sheetmetal??

gruß, tom

[Diese Nachricht wurde von thomasacro am 05. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich habe ein bauteil von wildfire als igs datei geschickt bekommen und das modell besteht nur aus flächen.
muss ich das teil nun komplett nachbauen? oder kann ich das nicht mit der wanderkennung machen?

vielen dank nochmals

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Was meinst du aus deinem ersten beitrag mit "für Catia sichtbar machen"?
Stell doch mal ein kleines Bild rein, denn bei mir erkennt er über vollständige Erkennung alles und fügt es als "Erkennen.1" prächtig in den Baum ein...?!

gruß, tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Dedave,

sicher kannst Du eine Wanderkennung machen in so einem Fall. Nur vorher im Shape modellieren, im Part aufdicken und dann Wanderkennung ist etwas umständlich.

Zu deiner ursprünglichen Frage:

Da muss es irgendwo eine Option "Mit Biegungserkennung" geben. die muss aktiviert sein. Dann müssen die Biegefkächen angeklickt werden.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

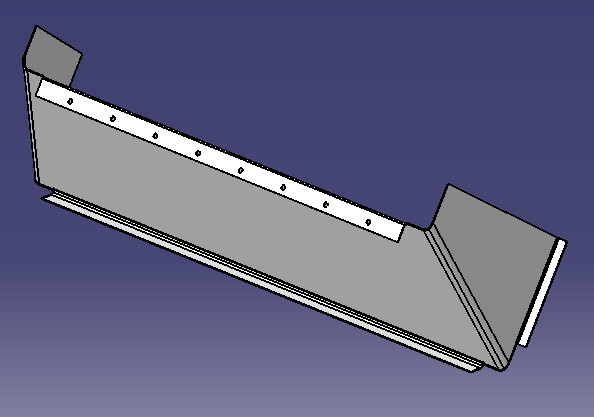

...so hier habe ich mal ein bild von dem teil, was jetzt nur aus flächen besteht...nun kann ich das teil mit verschmelzung im gernerative shape design abwickeln. das ist kein problem, aber wie geh ich vor wenn ich die flächen als volumen haben will und danach im GSD mit hilfe der wanderkennung abwicklen möchte?

und noch eine frage wenn ich flächen extrudiere, bedeutet dass dann das ich aus den flächen volumenkörper mache?

oh gott ist das mies wenn man keinen hat zum fragen, tut mir echt leid

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo TheShape
Ja,Wenn du mit der Funktion "Extrudieren" die Fläche extrudierst, erzeugst du ein Volumen, also einen geschlossenen Flächenverband. Aber KEIN Solid. Verwechsle diese Begriffe bitte nicht. Ein Volumen ist hohl, ein solid ist es nicht!!

gruß, Tom

P.S. Aber du hast doch Leute, die Du Fragen kannst

[Diese Nachricht wurde von thomasacro am 05. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Noch ein Nachtrag: mit der Option "vollständige Erkennung" sollte es noch einfacher gehen.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...ach so, desswegen kann ich die extrudierten fläcehn nicht als wäne angeben, oder?
endlich fällt der groschen. wie stell ich das denn am besten an um ein solid zubekommen, was ich zur wanderkennung brauch...

danke david

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ möhrchen: das habe ich shcon probiert aber da bekomme ich immer die Fehlermeldung das das teil nicht erkannt wird, weil es aufgewickelt sit oder so?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo david,

Dein Teil muss ein Solid sein (also gegebenenfalls mit Aufmaßfläche eine Dicke verpassen), im Hauptkörper stehen und die Wanddicke muss mit der in den Blechparametern vordefinierten Wandstärke übereinstimmen. (Evtl. die Blechparameter anpassen)

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...so das hba ich jetzt gemacht. hat super funktioniert mit der aufmaßfläche.
habe nun ein solide. wenn ich jetzt in GSD wechsel und ERKENNEN aktiviere, fragt er mich nach einer referenzfläche, da geb ich dann eine von den drei großen flächen und als Fehler sagt catia immer:

Die asugesuchte Fläche ist nicht der Körper der erkannt wird.
Andere Fläceh WÄhlen.

was ehisst das denn? habe doch jetzt einen solid, also ein körper

thx

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo David,

also überprüfe mal:

1) klickst du wirklich die Teilfläche des Körpers an (grau) oder die ursprüngliche Fläche (gelb, geht nicht!)

2) Liegt das Teil in einem Körper, vorzugsweise im Hauptkörper, (sonst gibt es evtl. bei der Zeichnungserstellung nachher Überaschungen.)

3) Stimmt die Wandstärke des Solids mit der eingestellten Wandstärke in den Blechparametern überein?

Gruß
Mörchen

[Diese Nachricht wurde von Mörchen am 05. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

oh das hat mir sehr viel weiter geholfen, vielen vielen dank.

jetzt ist mir einiges klargeworden.
nach dem aufmass meiner fläche wurde mein solid aber leicht lila, hat das mit der einstellung was zu tun?

ich bingerade dabei das teil im part design nochmal mit hilfe der referenzen der abwicklung aus dem flächenmodell nach zu modellieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo David,

lia ist falsch, da machst Du ein Volumen (hohl!).

Du musst ins Part-Design wechseln und hier den Befehl "Aufmaßfläche" ausführen. Sieht ähnlich aus, Bedienung gleich, aber das Ergebnis ist ein Solid! Den befehl findest Du in der Symbolleiste "auf Fklächen basierende Komponenten")

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...ah ok vielen dank...
so jetzt lass ich dich wieder in ruhe und wünsche dir ein schönes WE.
werde noch heute rumprobieren und wenn es nicht klappt melde ich mich am montag wieder.

LG
david
