Thema: Im Schnitt arbeiten (6740 mal gelesen)
|
inkommpartybell
Mitglied
   Beiträge: 369
Registriert: 21.04.2005
|
erstellt am: 02. Okt. 2007 16:00  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, irgendwie habe ich das schon mal geschafft.
Ich würde gerne, im Part Design / Assembly Design,
in einer Schnitt Darstellung arbeiten.
Wo muss ich da hinklicken??
Die Suche hier im Forum habe ich schon versucht  .
Bin ich zu blöd?? Bitte sagt es mir. Dann werde ich, vor lauter
frusst, Feierabend machen.  Gruss
inkommpartybell
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Daniel Mourek
Mitglied
Beiträge: 302
Registriert: 12.07.2004
|
erstellt am: 02. Okt. 2007 16:27 <-- editieren / zitieren --> Unities abgeben: Nur für inkommpartybell
Hallo Inkommpartybell, hast Du schon die Funktion "Tiefeneffekt" (im Menü Ansicht) ausprobiert? Es geht nicht direkt um mit Dir gewünschte Funktion, aber im PartDesign kenne ich nicht andere Möglichkeit. Mit freundlichen Grüßen
Daniel Mourek Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
inkommpartybell
Mitglied
Beiträge: 369
Registriert: 21.04.2005
|
erstellt am: 02. Okt. 2007 16:38 <-- editieren / zitieren --> Unities abgeben:
Hallo Daniel, dank dir für die Antwort.
Ich habe das mit dem "Tiefeneffekt" ausprobiert.
Wenn ich das richtig gemacht habe, sieht das dann so aus,
als ob mein Teil im "Wasser" verschwindet. Das meinte ich nicht.
In Pro-E gibt es so eine Funktion. Man nimmt eine Ebene, und bekommt
nur noch die Schnittfläche gezeigt. Gruss
inkommpartybell
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12005
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 02. Okt. 2007 16:43 <-- editieren / zitieren --> Unities abgeben: Nur für inkommpartybell
Servus Eine Schnitt-Darstellung gibt es AFAIK nur in der geöffneten Skizze im Part.
Im Produkt sollte die Funktion "Schnitt-Darstellung" bekannt sein (allerdings lässt sich diese nur mit einer extra Lizenz speichern). Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 02. Okt. 2007 17:10 <-- editieren / zitieren -->
Hallo Inkompartibel, meinst du vielleicht das Arbeiten auf einer Stützebene im Wireframe and Surface bzw. Generative Shape Design? Wenn du vorher einen Schnitt mit der Schnittebene erzeugst, hast du dort alle Linien zur Verfügung. Viele Grüße, CEROG ------------------
CATIA-FAQ http://www.cad-gaenssler.de |
Vespafahrer
Mitglied
Konstrukteur
Beiträge: 810
Registriert: 12.02.2007 ____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5
|
erstellt am: 02. Okt. 2007 18:34 <-- editieren / zitieren --> Unities abgeben: Nur für inkommpartybell
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 02. Okt. 2007 21:08 <-- editieren / zitieren --> Unities abgeben: Nur für inkommpartybell
|
monxx
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 03.10.2007 V5 R16
|
erstellt am: 03. Okt. 2007 23:28 <-- editieren / zitieren --> Unities abgeben: Nur für inkommpartybell
Im Part einen Sketch auf der gewünschten Schnittebene erzeugen und das Icon "Cut Part By Sketch Plane" drücken. Die zweite Möglichkeit ist im Sketch (wie oben anlegen) den Button "Intersect 3D Element" drücken und die zu schneidenen Elemente anwählen. So würde ich es zumindest machen..... Grüße, monxx Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
inkommpartybell
Mitglied
Beiträge: 369
Registriert: 21.04.2005
|
erstellt am: 04. Okt. 2007 15:43 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, dank an alle die sich meinem Problem zugewandt haben.
Jeder hat, irgendwie, zur Lösung beigetragen.

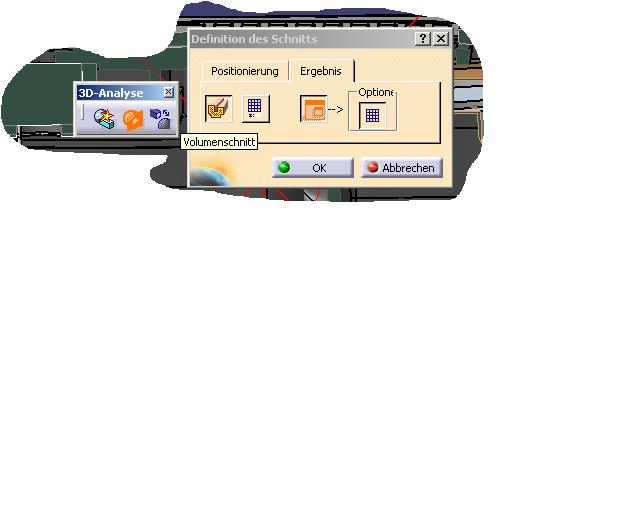

Zumindest im "Product" habe ich meine "Schnittdarstellung" gefunden.
Siehe Anhang.
Schade das ich vom Schnitt aus, nicht direkt die Möglichkeit
habe, Parts zu bearbeiten. Gruss
inkommpartybell
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Vespafahrer
Mitglied
Konstrukteur
Beiträge: 810
Registriert: 12.02.2007 ____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5
|
erstellt am: 04. Okt. 2007 15:51 <-- editieren / zitieren --> Unities abgeben: Nur für inkommpartybell
Hallo inkommpartybell, Zitat:
Original erstellt von inkommpartybell:
...
Schade das ich vom Schnitt aus, nicht direkt die Möglichkeit
habe, Parts zu bearbeiten. Gruss
inkommpartybell
wie meinst Du das jetzt ? Gruß Daniel
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
inkommpartybell
Mitglied
Beiträge: 369
Registriert: 21.04.2005
|
erstellt am: 04. Okt. 2007 16:19 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Vespafahrer:
Hallo inkommpartybell, wie meinst Du das jetzt ? Gruß Daniel
Es ist nicht möglich, auf ein Part zu klicken und dieses
dann zu bearbeiten. (Bei sichtbarem Schnitt)
Man muss raus aus der Schnitt-Ansicht, Part ändern und
wieder rein in den Schnitt. Gruss
inkommpartybell
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Vespafahrer
Mitglied
Konstrukteur
Beiträge: 810
Registriert: 12.02.2007 ____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5
|
erstellt am: 04. Okt. 2007 16:31 <-- editieren / zitieren --> Unities abgeben: Nur für inkommpartybell
|
inkommpartybell
Mitglied
Beiträge: 369
Registriert: 21.04.2005
|
erstellt am: 04. Okt. 2007 16:37 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Vespafahrer:
Hallo inkommpartybell,das geht mit der Workbench "DMU Space Analysis"! Brauchst aber die entsprechende Lizenz. Gruß Daniel
mmm da habe ich wohl gelitten, wir haben nur MD2 (so heisst das glaube ich)
Dank dir Gruss
inkommpartybell
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 04. Okt. 2007 17:35 <-- editieren / zitieren --> Unities abgeben: Nur für inkommpartybell
|
