Thema: gerollte Wand geschnitten auf versch. Ebenen (2108 mal gelesen)
|
snatascha
Mitglied
Technische Zeichnerin
   Beiträge: 41
Registriert: 02.08.2006 Windows XP Prof SP2
HP xw4300 P4 3.6GHz
NVIDIA Quadro FX 3450/4000 SDI<P>CATIA 5.14
|
erstellt am: 12. Jul. 2007 11:19  <-- editieren / zitieren -->   Unities abgeben:
 Hall00.. Ich steh mal wieder auf dem Schlauch und brauche ganz dringend eure Hilfe.. Ich bin grad am konstruieren einer Abzugshaube, welches aus Rohren auf unterschiedlichen Achsen geschnitten und schließlich verschweißt wird. Für meine einzelnen Segmente brauche ich also eine genaue Abwicklung aber..

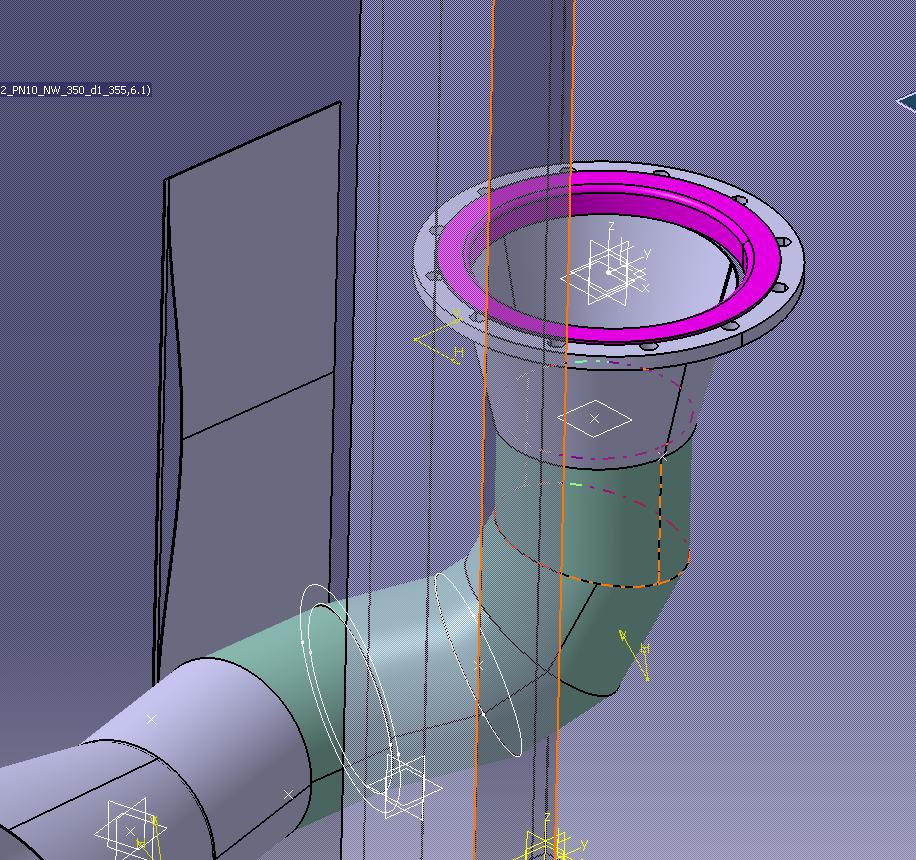

das Problem ist, dass wenn ich eine gerollte geschnittene( mit Tasche erzeugt) Wand abwickle, CATIA mir nur das ungeschnittene Blech darstellt  .
Mit kanonischem Trichter gehts auch nicht.. ich kann zwar die erste Skizze anwählen jedoch aber nicht die zweite.. ka warum?! War überhaupt ne Tortur son Segmentrohrbogeninallerichtungen zu erstellen..
mit Structure Design habe ichs schließlich hinbekommen aber die sauberste lösung is es ja nich ne.. Hat da jmd einen Tipp oder Trick für mich um es geschickter anzustellen damit ich am Ende die gescheite Abwicklungen in der Hand halte??  Viele liebe Grüße aus dem wünderschönenen Karlsruhe Natascha Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
