Hallo,

In CATIA V5 habe ich model einer Walze, die sich um eine Achse dreht. Diese Achse geht durch die Walze, ist aber nicht die zentrale Achse, weil die Oberfläche der Walze sehr unsimetrisch ist. Ich möchte herausfinden, wo diese Zentrallachse liegt.
Kann mir da jemand weiterhelfen?

danke, grüße


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rough-tec
Mitglied
Konstrukteur


Sehen Sie sich das Profil von rough-tec an!   Senden Sie eine Private Message an rough-tec  Schreiben Sie einen Gästebucheintrag für rough-tec

Beiträge: 387
Registriert: 19.04.2007

V5R16 SP5
V5R17 SP3
V5R19 SP3
NX5 *grr*
WIN XP Prof SP3
DELL - NVIDIA Quadro 4000
12GB RAM 64bit

erstellt am: 21. Jun. 2007 15:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ha9 10 Unities + Antwort hilfreich

Hallo ha9

herzlich willkommen im Forum!
Zu deiner Frage ein paar Gegenfragen:

Ist deine Walze ein "Dummdumm-Körper" aus V4,
ein Rotationskörper oder ein Block ?
Falls es ein Rotationskörper ist, doppelklick auf den Rotationskörper im Hauptkörper. Unter Axis - Selection ist dann die Rotationsachse zu erkennen.
Falls es ein Block sein sollte: Die Erzeugungsskizze öffnen..
Bei nem  Dummdumm-Körper: Erzeuge dir die Kreismittelpunkte an den Walzenenden und verbinde die Punkte mit ner Linie.

Vielleicht hilfts Dir etwas.

------------------
Zu Risiken und Nebenwirkungen.. fragen Sie Ihren Admin oder schalten Sie den Rechner aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ha9
Mitglied
Student

Sehen Sie sich das Profil von ha9 an!   Senden Sie eine Private Message an ha9  Schreiben Sie einen Gästebucheintrag für ha9

Beiträge: 3
Registriert: 21.06.2007

erstellt am: 22. Jun. 2007 09:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo

Die Walze war in CATIA V5 gemacht. Am Anfang war sie symmetrisch aber dann wurden an der Oberfläche Par Löchern und Ausbauchungen gemacht. Jetzt ist sie ziemlich unsymmetrisch. Sie hat auf jeder Seite einen Lager, der jetzt aber nicht mehr an der dynamisch zentrallen Achse liegt. Deshalb kommt beim drehen der Walze zu Vibrationen. Ich möchte jetzt herausfinden um wieviel hat sich wegen der Löcher die Achse bewegt (verschoben, geneigt).

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 22. Jun. 2007 10:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ha9 10 Unities + Antwort hilfreich








Achse erzeugen

Es ist auch möglich, Parameter zu erzeugen, die Geometrie darstellen.

 Formeleditor aufrufen

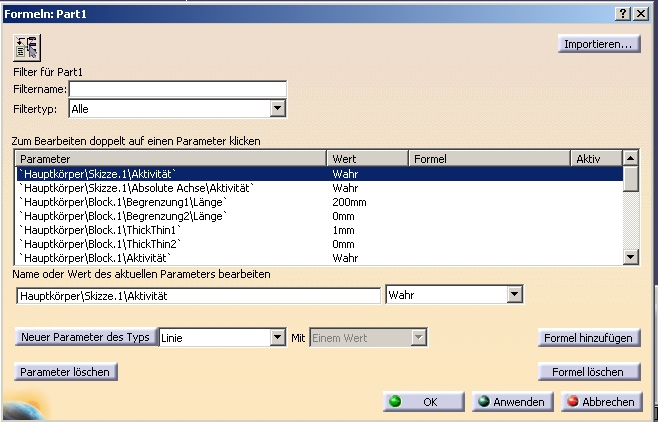

 Einen Parameter Typ „Linie“ (Parametertyp in der Liste ziemlich unten) erzeugen.

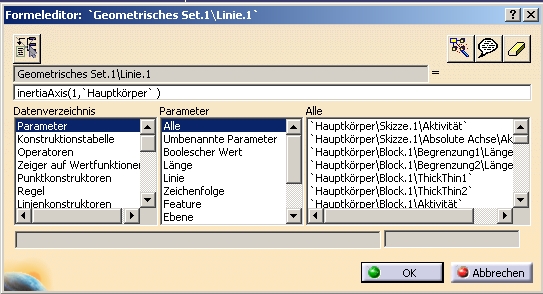

Formel hinzufügen: Dazu die Linienkonstruktoren vorwählen (inertiaAxis).

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 22. Jun. 2007 10:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ha9 10 Unities + Antwort hilfreich

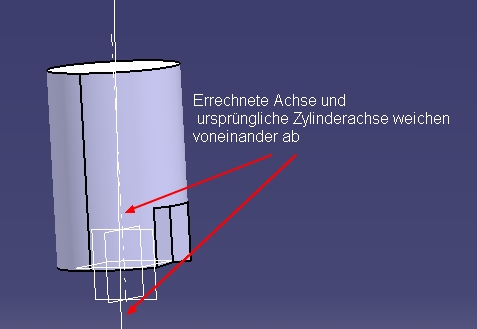

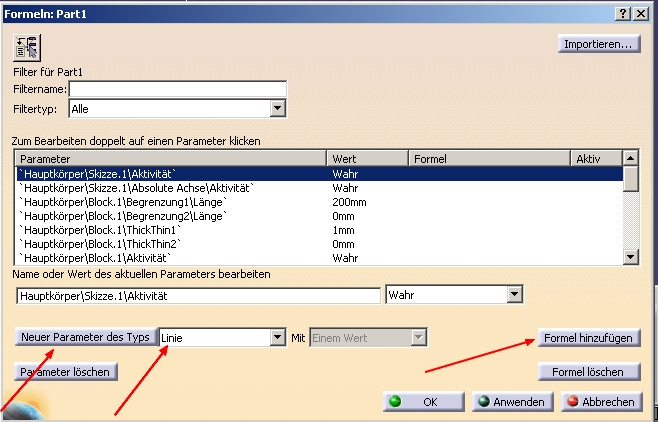

Habe versehentlich die Illustration ohne die erklärenden Pfeile reingestellt.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ha9
Mitglied
Student

Sehen Sie sich das Profil von ha9 an!   Senden Sie eine Private Message an ha9  Schreiben Sie einen Gästebucheintrag für ha9

Beiträge: 3
Registriert: 21.06.2007

erstellt am: 22. Jun. 2007 12:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke!!!!!!!!!!!!!!!!!!!!!!!!!!!

Es funktioniert

Hatte nur Par Probleme - musste einen neuen GeometricalSet kreieren

Nochmall vielen Dank!!!!!
