Thema: Abrunden in einer Skizze (1857 mal gelesen)
|
froggy
Mitglied
CAD-Konstrukteurin
   Beiträge: 605
Registriert: 07.09.2004 Catia V5 R29
Teamcenter R11
Windchill R11
|
erstellt am: 12. Jun. 2007 16:21  <-- editieren / zitieren -->   Unities abgeben:
Hallo ihr V5-Kollegen! Mir ist aufgefallen, wenn ich in einer Skizze zwei beliebige Konturen mit einem Radius abrunden will (wobei trim all elements aktiviert ist!) Catia das auch scheinbar macht. Das Tangential-Zeichen werden gesetzt. Wenn ich dann die Skizzieranalyse nutze, hat Catia genau an diesen Übergängen Löcher. Dann trim ich diese Element nochmal miteinander und gut ist.
Ist aber meiner Meinung nach eigentlich ein Schritt zu viel.
Hat jemand einen Tipp für mich? Ach ja, aktuelle DC-Umgebung. ------------------
Grüße vom linken Niederrhein! Froggy  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion
Beiträge: 271
Registriert: 27.07.2004 Win XP
CATIA V5 R19SP3
|
erstellt am: 12. Jun. 2007 17:15 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
Hallo Froggy, ich kann das leider nicht nachvollziehen. Wenn ich zwei Konturen miteinander ausrunde, werden die auch einwandfrei getrimmt. Hast du vielleicht irgendein setting gesetzt oder so?  ------------------
MfG Martin
maba-engineering
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
froggy
Mitglied
CAD-Konstrukteurin
Beiträge: 605
Registriert: 07.09.2004 Catia V5 R29
Teamcenter R11
Windchill R11
|
erstellt am: 13. Jun. 2007 11:06 <-- editieren / zitieren --> Unities abgeben:
|
Rubino
Mitglied
Werkzeugmacher, staatl. gepr. Techniker, Bachelor of Engineering
Beiträge: 178
Registriert: 16.11.2006 Systeme:
CatiaV5, Tebis, SW, NX, ProE, WorkNC
System: 4x4,6Ghz(3770K), 32GB (2400Hz) Corsair, 660GTX GS 2GB, WIN7x64
|
erstellt am: 13. Jun. 2007 15:07 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
Kann es sein das du die Verrundung zwischen Kreisen gemacht hast, und zufällig das Ende erwischt hast oder ähnliches. Hatte ´das auch schon mal, aber es wird doch nicht die ganze Zeit so sein oder??  ------------------
Grüße und good Luck!!!!  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
froggy
Mitglied
CAD-Konstrukteurin
Beiträge: 605
Registriert: 07.09.2004 Catia V5 R29
Teamcenter R11
Windchill R11
|
erstellt am: 13. Jun. 2007 16:22 <-- editieren / zitieren --> Unities abgeben:
Habe mal gerade versucht es nach zu vollziehen. Ging natürlich nicht. Aber ich bin mir sicher, dass es nicht nur Kreise waren. Wenn es nochmal auftritt, werde ich mehr berichten. Ich habe das Gefühl, es hängt mit den splines zusammen. ------------------
Grüße vom linken Niederrhein! Froggy Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rubino
Mitglied
Werkzeugmacher, staatl. gepr. Techniker, Bachelor of Engineering
Beiträge: 178
Registriert: 16.11.2006 Systeme:
CatiaV5, Tebis, SW, NX, ProE, WorkNC
System: 4x4,6Ghz(3770K), 32GB (2400Hz) Corsair, 660GTX GS 2GB, WIN7x64
|
erstellt am: 16. Jun. 2007 15:21 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
Hi, also, ich weiß den Problem jetzt ganz genau!!! Erstell dir ein Kreis, mach zwei Vertikale dran, die tangential in den Kreis laufen. Wenn du jetzt z.b. einen Winkel eingibst (vertikale), ist die Sache ÜBERBESTIMMT, was dich nicht weiter stört, jetzt schneidest du, soll jetzt an der Vertikalen (90°) oder an deinem beliebigen Winkel geschnitten werden???? Beim erstellen deiner Skizze einfach ein wenig vorrausschauender Bedingungen vergeben oder nichts Überbestimmtes schneiden und die Sache passiert nicht mehr!!!!  Hoffe das hilft und war verständlich, aber wirkliche Probleme sind es ja nicht!!!! ------------------
Grüße und good Luck!!!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas aus E
Mitglied
Werkzeugkonstrukteur
Beiträge: 32
Registriert: 01.11.2001
|
erstellt am: 18. Jun. 2007 13:09 <-- editieren / zitieren --> Unities abgeben: Nur für froggy

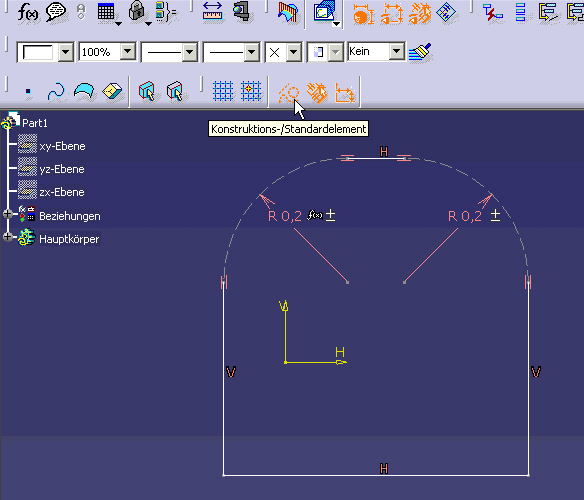

Mahlzeit, schau mal ob bei Deiner Selektion eventuell der Konstruktionsmodus im Sketcher eingeschaltet ist. (Bild)
Passiert mir auch manchmal, die Radien werden dann als Konstruktionselemente erzeugt. Dann ist die Skizze offen und kann nicht ordentlich verwendet werden. Gruß aus Eisenach
Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
