Thema: Ebene erstellen (2827 mal gelesen)
|
Störkontur
Mitglied
Dipl.-Ing (FH) Maschinenbau
   Beiträge: 91
Registriert: 13.03.2002
|
erstellt am: 04. Jun. 2007 09:46  <-- editieren / zitieren -->   Unities abgeben:
Hallo Leute, ich möchte eine Ebene tangential an 3 Kugeln erstellen. Klingt einfach, aber ich schaff's nicht. (Kugeln erstellt im "Wireframe and Surface Design") Schönen Tag PS: V5R15
------------------
Gruß
Wolfgang
aus Neuburg am Inn [Diese Nachricht wurde von Störkontur am 04. Jun. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadralf
Mitglied
CAD
Beiträge: 77
Registriert: 21.11.2006 CATIA V5 R16 SP5
UNIX
XP
|
erstellt am: 04. Jun. 2007 10:09 <-- editieren / zitieren --> Unities abgeben: Nur für Störkontur
|
Störkontur
Mitglied
Dipl.-Ing (FH) Maschinenbau
Beiträge: 91
Registriert: 13.03.2002
|
erstellt am: 04. Jun. 2007 10:19 <-- editieren / zitieren --> Unities abgeben:
|
Power
Mitglied
Beiträge: 1077
Registriert: 08.11.2004 NX12, CATIA V5
|
erstellt am: 04. Jun. 2007 11:46 <-- editieren / zitieren --> Unities abgeben: Nur für Störkontur
|
cadralf
Mitglied
CAD
Beiträge: 77
Registriert: 21.11.2006 CATIA V5 R16 SP5
UNIX
XP
|
erstellt am: 04. Jun. 2007 11:52 <-- editieren / zitieren --> Unities abgeben: Nur für Störkontur
Hallo Wolfgang! Habe mir auch mal drei Kugeln erzeugt, dann habe ich bei jeder Kugel mit der Funktion „Extremum“ (Toolbar Points in GSD) einen Punkt an jeder Kugel entlang einer Richtung erzeugt.
Durch diese drei Punkte habe ich dann eine Ebene gelegt! Konntest du mir folgen? Gruß Ralf!
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Störkontur
Mitglied
Dipl.-Ing (FH) Maschinenbau
Beiträge: 91
Registriert: 13.03.2002
|
erstellt am: 04. Jun. 2007 11:58 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von cadralf:
Hallo Wolfgang!Habe mir auch mal drei Kugeln erzeugt, dann habe ich bei jeder Kugel mit der Funktion „Extremum“ (Toolbar Points in GSD) einen Punkt an jeder Kugel entlang einer Richtung erzeugt.
Durch diese drei Punkte habe ich dann eine Ebene gelegt! Konntest du mir folgen? Gruß Ralf!
Ja konnte ich.
Die Richtung von der du sprichst, muß auf der Tangentialebene senkrecht stehen, und zwar bei allen 3 Kugeln.
Ist dies der Fall? Zur Ergänzung muß man sagen, daß es immer 2 mögliche Lösungen gibt.
------------------
Gruß
Wolfgang [Diese Nachricht wurde von Störkontur am 04. Jun. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadralf
Mitglied
CAD
Beiträge: 77
Registriert: 21.11.2006 CATIA V5 R16 SP5
UNIX
XP
|
erstellt am: 04. Jun. 2007 12:14 <-- editieren / zitieren --> Unities abgeben: Nur für Störkontur
|
Power
Mitglied
Beiträge: 1077
Registriert: 08.11.2004 NX12, CATIA V5
|
erstellt am: 04. Jun. 2007 12:16 <-- editieren / zitieren --> Unities abgeben: Nur für Störkontur
|
Power
Mitglied
Beiträge: 1077
Registriert: 08.11.2004 NX12, CATIA V5
|
erstellt am: 04. Jun. 2007 12:19 <-- editieren / zitieren --> Unities abgeben: Nur für Störkontur
|
Störkontur
Mitglied
Dipl.-Ing (FH) Maschinenbau
Beiträge: 91
Registriert: 13.03.2002
|
erstellt am: 04. Jun. 2007 12:59 <-- editieren / zitieren --> Unities abgeben:

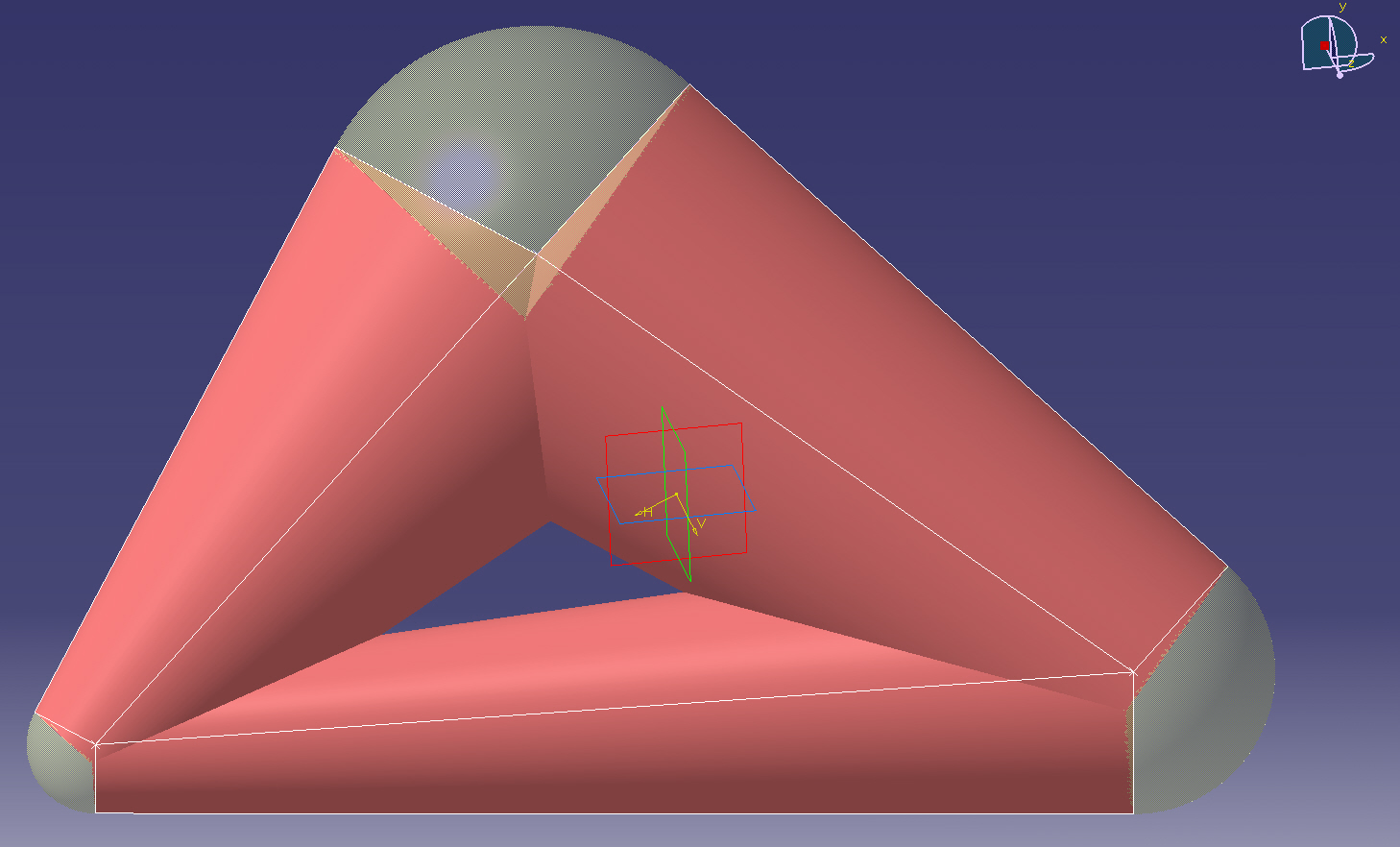

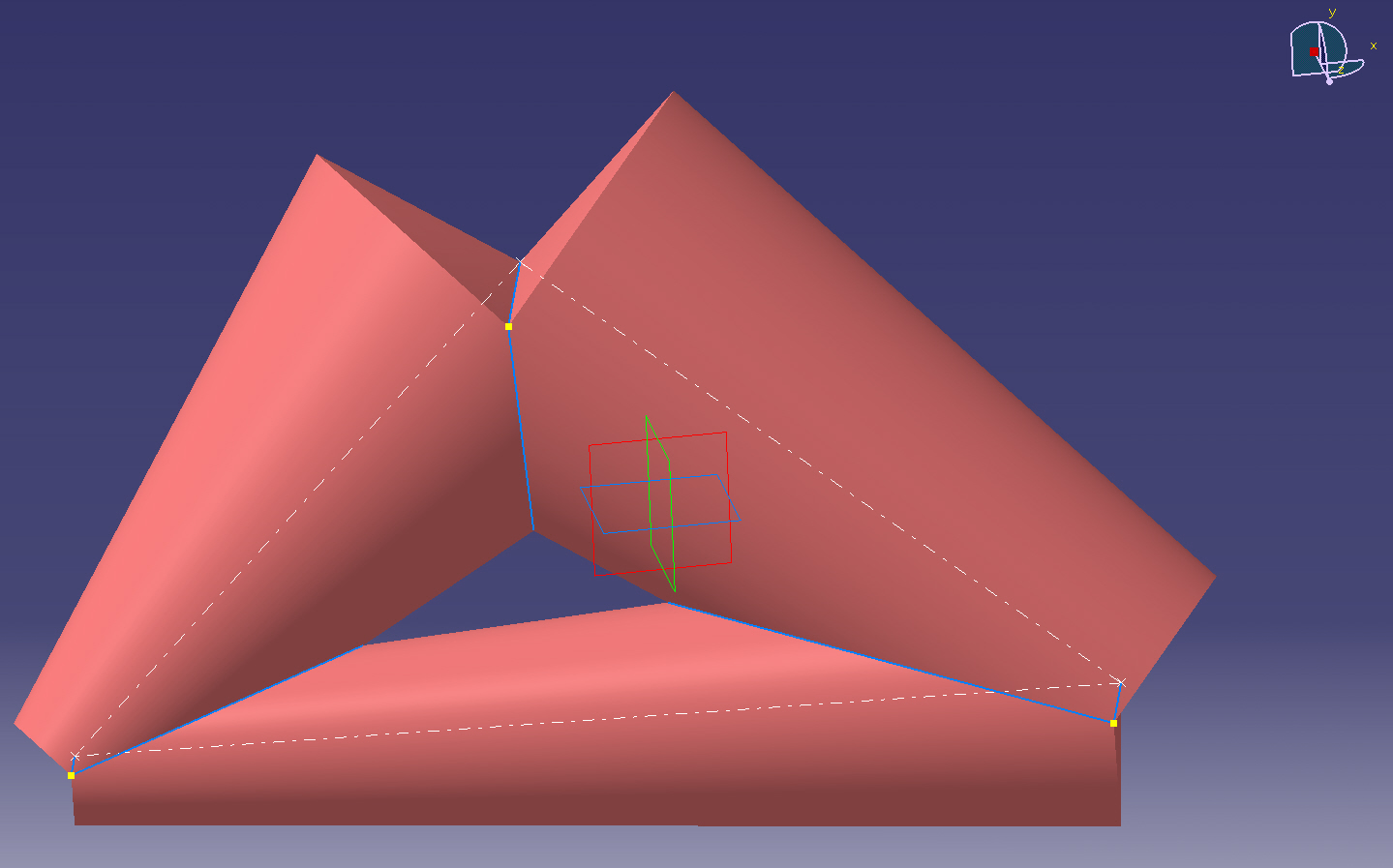

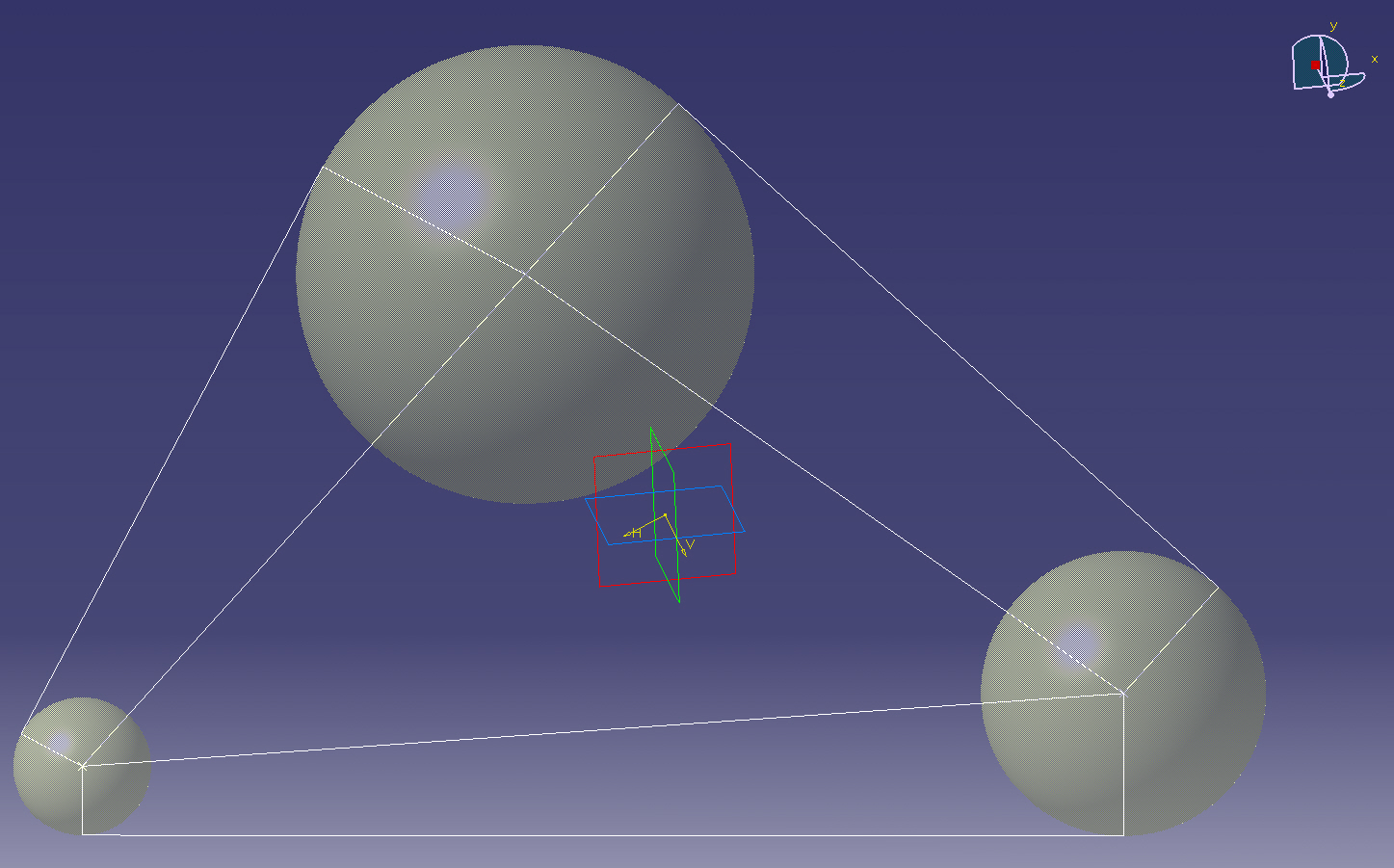

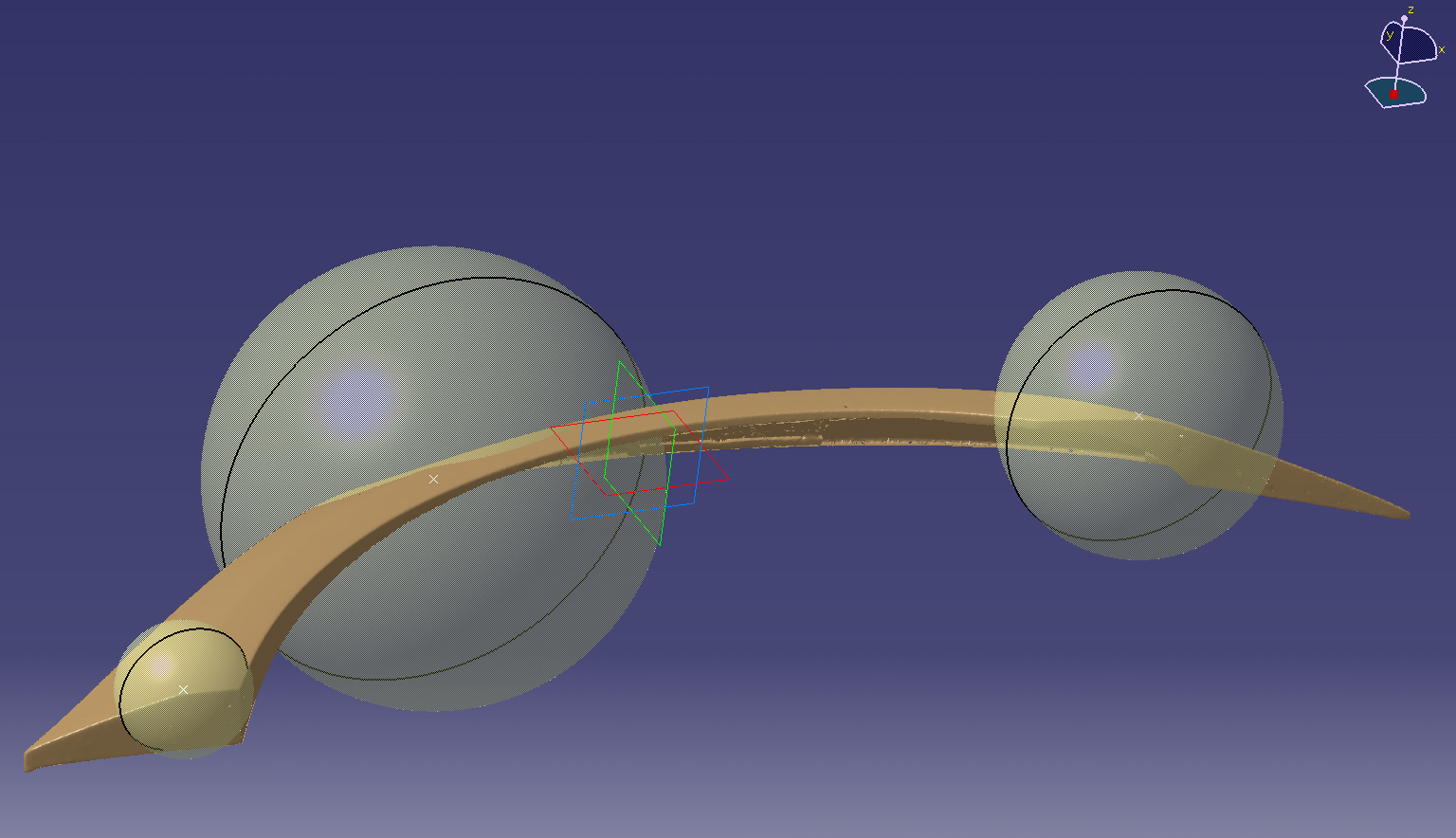

Hallo Leute, ich habe jetzt eine Lösung. Zuerst mache ich es wie cadralf. Ich erstelle eine Ebene durch die 3 Mittelpunkte. Erzeuge hier 3 Skizzen für Rotationsflächen. Die 3 Rotationskörper werden zueinander verschnitten. An den Übergangsstellen von den Stirnflächen zu den Mantelflächen gibt es 3 Schnittpunkte. Über diese 3 Schnittpunkte erhalte ich meine 3-fach-Tangentialebene. Etwas Aufwand, aber es führt zu einer eindeutigen Lösung. siehe auch die JPG ------------------
Gruß
Wolfgang [Diese Nachricht wurde von Störkontur am 04. Jun. 2007 editiert.] [Diese Nachricht wurde von Störkontur am 04. Jun. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
