Ein Freund von mir hat folgendes Problem und traut sich nicht richtig hier zu posten :

Ich habe einen Flugzeugrumpf mittels "Generative Shape Design" und "Flächen aus Mehrfachschnitten" erzeugt und würde nun gern einen kleinen Teil wieder herausschneiden, da dort eine neue Komponente reinkommt. Es gibt dazu dir Option der Bohrung, allerdings wäre meine Grundskizze kein Kreis oder Rechteck.
Also habe ich eine neue Skizze angelegt mit dem "Ausschnitt" und dann festgestellt, dass die Option "Tasche" gesperrt ist. Wieso kann ich da kein Schnitt machen? Bzw. wie kann ich ein Stück aus der erzeugten Fläche wieder rausschneiden?

Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 07. Mai. 2007 19:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo n-w,

der Befehl "Pocket" gehört zum Part Design. Um damit eine Aussparung zu erzeugen, brauchst du einen Körper. Den hast du aber wohl nicht.

Flächen und Flächenverbände werden im Generative shape design oder im wireframe and surface bearbeitet.

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12005
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 07. Mai. 2007 19:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für n-w 10 Unities + Antwort hilfreich

Servus

Die Funktionen Bohrung und Tasche sind nur im Part-Design verfügbar.

Im GSD geht das z.B. mit der Funktion "Trennen". Also am einfachsten eine Skizze mit deinem Ausschnitt erstellen, das Profil extrudieren. Nun einfach deine "Ursprungsfläche" an dem Profil trennen.

Gruß

Bernd

PS: Sag deinem Freund er kann seine Fragen auch ruhig selbst stellen, wir beißen (meistens) nicht.

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Caschu
Mitglied



Sehen Sie sich das Profil von Caschu an!   Senden Sie eine Private Message an Caschu  Schreiben Sie einen Gästebucheintrag für Caschu

Beiträge: 19
Registriert: 07.05.2007

erstellt am: 07. Mai. 2007 21:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für n-w 10 Unities + Antwort hilfreich

Danke für die schnelle Antowrt, wollte mich nur nicht extra registrieren, nun aber doch. :-)

Also das mit dem Extrudieren und anschließenden Trennen hat leider nicht wie erwünscht funktioniert.
Ziel ist es Fenster einzubauen, deshalb will ich den Teil rausschneiden, dann füllen und mit anderer Farbe die Fenster andeuten. Es geht nur um eine Konzeptkonstruktion, nicht um eine detailiertes Herstellen.
Vielleicht könntet ihr das Vorgehen nochmal genau beschreiben, ich krieg zwar durch Extrudieren udn Trennen ein loch hin, aber dann hab ich ja noch die Struktur des extrudierten Profils da.

Danke schonmal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 07. Mai. 2007 21:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo Caschu,

erst mal Herzlich willkommen hier bei cad.de.

Das extrudierte Profil kannst du doch ziemlich einfach ins No-Show schieben. Da stört es nicht....

Du brauschst das Loch auch nicht wieder zu füllen, um das Fenster darzustellen. Trimm einfach die ursprünglichen Flächen noch einmal, diesmal in die andere Richtung...

Was deine Probleme mit dem Anmelden angeht: Hier wurden schon Fragen gestellt, die auf einem noch niedrigeren Niveau waren. Das meine ich ohne Wertung. Sie wurden beantwortet. Löschungen der Beiträge gibt es nur bei Doubletten oder wenn jemand ausfällig wird.

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

Caschu
Mitglied



Sehen Sie sich das Profil von Caschu an!   Senden Sie eine Private Message an Caschu  Schreiben Sie einen Gästebucheintrag für Caschu

Beiträge: 19
Registriert: 07.05.2007

erstellt am: 07. Mai. 2007 22:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für n-w 10 Unities + Antwort hilfreich

Abend Cerog,

danke für die Begrüßung und für den Tipp mit No-Show. hat auch funktioniert, habe nun den Ausschnitt des Fensters drin.

Das mit dem Trimmen habe ich allerdings nicht so ganz nachvollziehen können und Catia meckert auch wenn ich versuche. Was passiert denn genau durch das Trimmen?

[Diese Nachricht wurde von Caschu am 07. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 08. Mai. 2007 06:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo Caschu,

beim Trimmen wird eine neue Fläche erzeugt, die die Kontur des trimmenden Profiils enthält.

Ich kann dir nicht sagen, warum CATIA meckert. Mir fehlt dazu die Fehlermeldung.

Du darfst beim zweiten Trimmen nicht die Fläche mit dem Loch verwenden, sondern mußt die ursprüngliche Fläche verwenden...

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

Caschu
Mitglied



Sehen Sie sich das Profil von Caschu an!   Senden Sie eine Private Message an Caschu  Schreiben Sie einen Gästebucheintrag für Caschu

Beiträge: 19
Registriert: 07.05.2007

erstellt am: 08. Mai. 2007 22:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für n-w 10 Unities + Antwort hilfreich

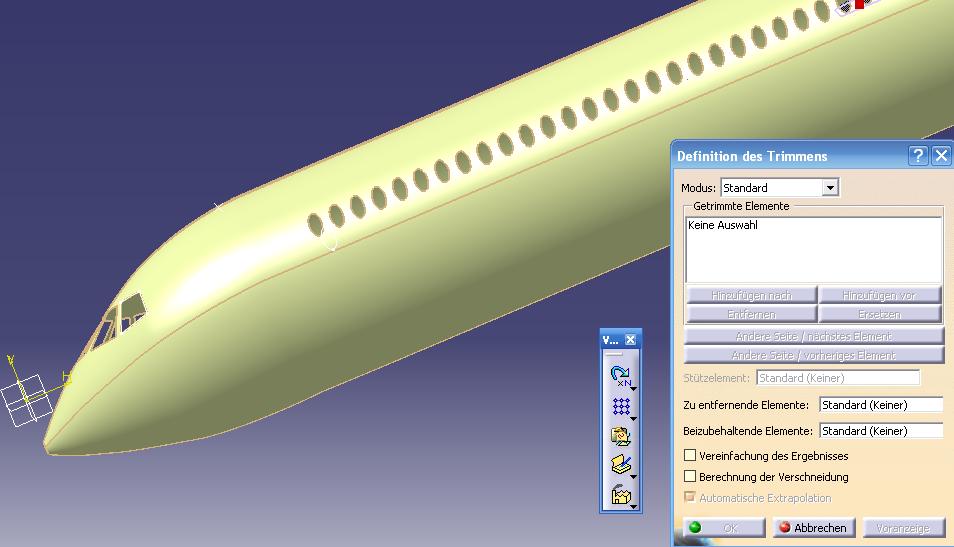

Okay, ich hab mal ein Bild angehangen, vielleicht erkärst du am besten da wo ich was anklicken muss. Wenn ich auf den Rumpf selber klicke funktioniert es erstmal nicht.

[Diese Nachricht wurde von Caschu am 08. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 09. Mai. 2007 06:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo Caschu,

Du brauchst nicht den (gelochten) Rumpf, sondern die Flächen, aus denen der Rumpf entstanden ist.

Dann werden wir jetzt mal die Funktion wechseln. Wir wechseln zum Splitten. Dort wählst du (wie beim Trimmen) erstmal die zu splittende Fläche aus und dann die Splitfläche.

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 810
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 09. Mai. 2007 19:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für n-w 10 Unities + Antwort hilfreich

Servus,

oder beim Trimmen die Option "beide Seiten behalten" aktivieren. Dann ist das Problem mit einem Befehl erledigt.

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Caschu
Mitglied



Sehen Sie sich das Profil von Caschu an!   Senden Sie eine Private Message an Caschu  Schreiben Sie einen Gästebucheintrag für Caschu

Beiträge: 19
Registriert: 07.05.2007

erstellt am: 23. Mai. 2007 19:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für n-w 10 Unities + Antwort hilfreich

Servus nochmal!

Ich habe nun alle Varianten mal durch, das mit "beide Seiten Behalten" ist natürlich super einfach, danke nochmal für die schnelle Hilfe. Nun hat der Flieger endlich Türen und Fenster. *g*

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
