Hallo,
ich hab eine Anfängerfrage: Wie kann ich ein L-Profil mit einem Winkel "abschneiden"? Hab das Profil als Skizze erstellt und dann als Block ausgedehnt. Leider komm ich auch mit einer schrägen Ebene nicht weiter...

Ich arbeite mit V5 R12, und hab mir alles selbst mit einem Buch beigebracht, doch momentan steht es wieder einmal an...
Danke für Eure Hilfe

Klaus

------------------
Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo klbau,

Erstmall muss eine Offsetebene von deiner Skizze gemacht werden. Danach einen Schnitt mit der Ebene und eine Ebene senkrecht zu der Skizzenebene. Der Schnitt wird die Rotationsachse sein, womit dur die Ebene um einen bestimmten Winkel drehen kannst. Ame ende muss eine Ebene (Winkel/rechtwinklig zu Ebene) gemacht werden (Rotationsachse = der Schnitt, Referenz = Offsetebene). Damit kannst du - mit der Funktion Split - deinen Solid schneiden.

Gruss,
K.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,
danke für Deine rasche Antwort, doch leider...
Was meinst Du mit "Danach einen Schnitt mit der Ebene"

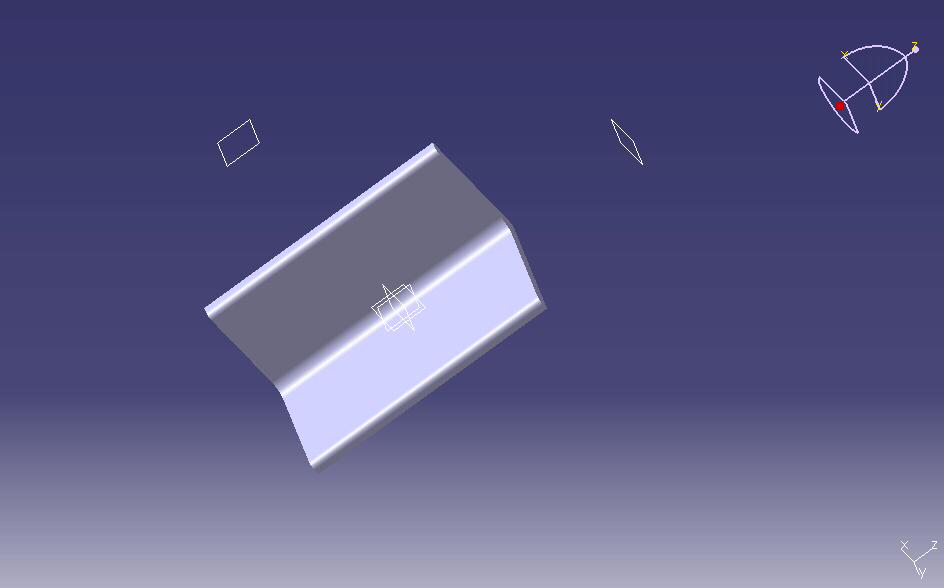

Bild im Anhang
Gruß Klaus

------------------
Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Klaus,
es geht um eine Schnittlinie zwischen beiden Ebenen. Diese kannst Du mit Hilfe der Funktion "Verschneidung" aus Generative Shape Design erzeugen.

MfG
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

es gibt noch mindestens eine andere Moeglichkeit:
Einen zweiten Koerper einfuegen. Eine Skizze fuer den Koerper in seiner Laenge erstellen, daraus einen Block erstellen und beide Bloecke miteinander verschneiden.

Der Vorteil gegenueber der Loesung mit der Ebene: Du kannst die Enden beliebig gestalten oder zusaetzliche Aussparungen einbringen.

Viele Gruesse aus Modena,

CEROG

PS: Sorry dafuer, dass ich keine Umlaute schreiben kann. Ich habe leider nur eine italienische Tastatur zur Verfuegung.

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

---

Hallo zusammen,

und noch ne Moeglichkeit:
Wenn deine Ebenen, mit denen du die Schnittlinie erstellst, von deinem Block voellig unabhaengig sind, kannst du die Winkelebene auch direkt als Begrenzung des Blockes verwenden (Option: Bis Ebene).

Viele Gruesse aus modena,

CEROG

------------------
