Autor Thema:  3-fach gebogenen Flansch an einer Kiste erzeugen? (2327 mal gelesen)
Tim80
Mitglied
Konstrukteur

Sehen Sie sich das Profil von Tim80 an!   Senden Sie eine Private Message an Tim80  Schreiben Sie einen Gästebucheintrag für Tim80

Beiträge: 2
Registriert: 26.03.2007

erstellt am: 26. Mrz. 2007 06:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Forum,

Ich bin seit langem ein stiller Leser dieses Forums. Meistens habe ich die Antworten auf all meine Fragen über die Suchfunktion gefunden. Bis auf heute...

Ich hoffe Ihr könnt mir weiterhelfen!

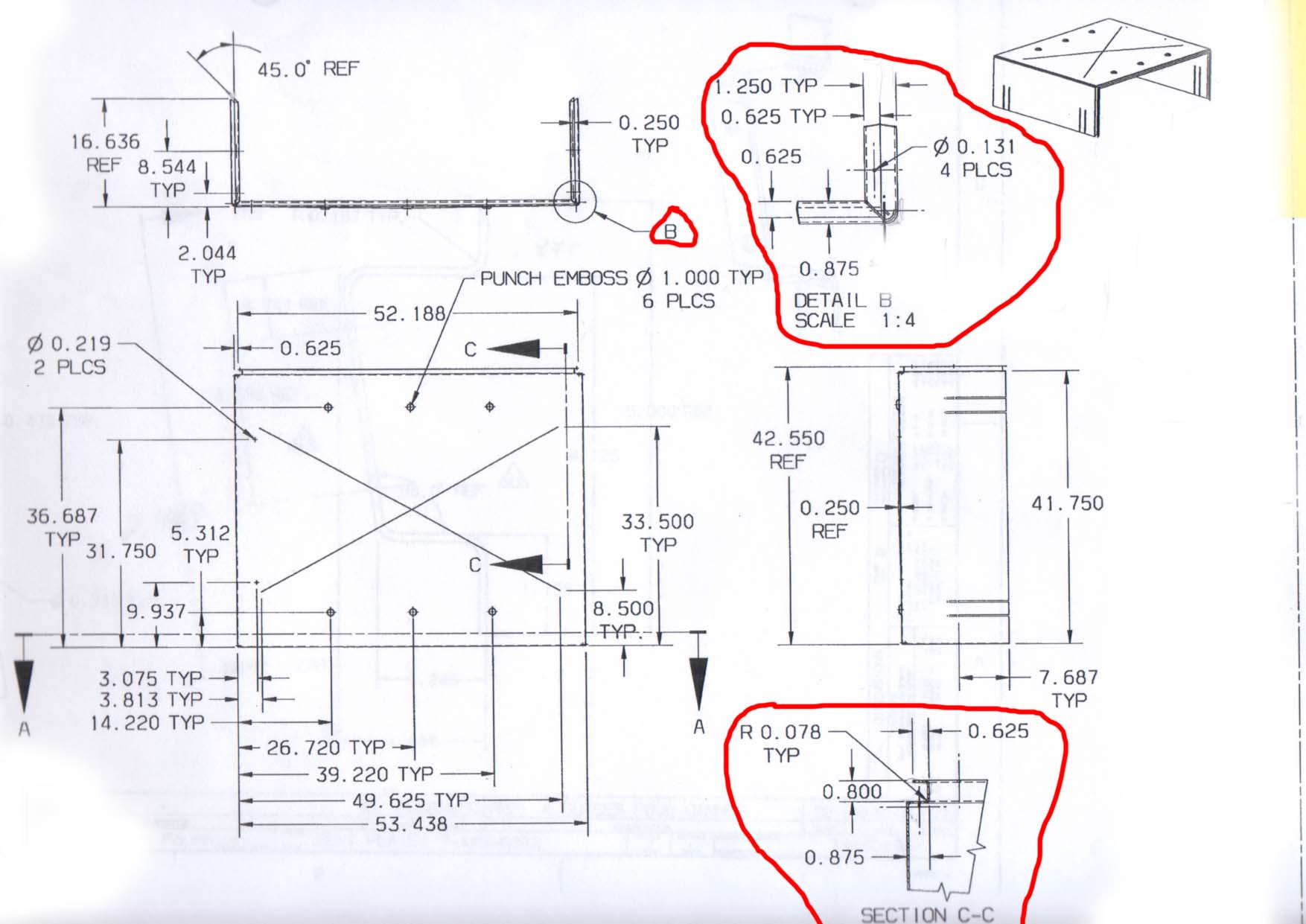

Ich versuche schon seit 2 Tagen über "Generative Sheetmetal Design" einen 3-fach gebogenen umlaufenden Flansch an einer Kiste zu erzeugen. Mein Problem ist: Wie bekomme ich den Übergang an der Ecke hin. Ich habe hierzu auch eine Zeichnung angehängt, wie es aussehen soll. (Die Maße sind übrigens in "Inch", also nicht wundern.)


Vielen Dank für eure Hilfe.

Tim.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

leipziger
Mitglied
Dipl.-Ing. Maschinenbau (FH)


Sehen Sie sich das Profil von leipziger an!   Senden Sie eine Private Message an leipziger  Schreiben Sie einen Gästebucheintrag für leipziger

Beiträge: 171
Registriert: 05.09.2005

AIX 275
CatiaV5 R14 SP3

erstellt am: 26. Mrz. 2007 14:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tim80 10 Unities + Antwort hilfreich

Hallöchen

die Ecke ist doch sicherlich eine Kofferecke oder? Wenn ja, sowas kann man nicht durch abkanten herstellen, sondern nur durch ziehen. Mit GSMD kann man nur Abkantungen erstellen, in der P3 soll es wohl ein Modul geben, was auch Kofferecken "abwickeln" kann.

So weit weis ich das - ich hoffe es hilft dir.

Schöne Grüße
Danilo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 27. Mrz. 2007 07:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo Tim,

hast du es schon mal versucht, die Freisparung an den Flanschen durch ein CUT-Out in der abgewickelten Darstellung zu erzeugen?

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

Tim80
Mitglied
Konstrukteur

Sehen Sie sich das Profil von Tim80 an!   Senden Sie eine Private Message an Tim80  Schreiben Sie einen Gästebucheintrag für Tim80

Beiträge: 2
Registriert: 26.03.2007

erstellt am: 28. Mrz. 2007 06:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Leipziger, Hallo Cerog,

vielen dank für eure Antworten.

@Leipziger:

Bei der Zeichnung handelt sich nicht um eine Kofferecke, es sind zwei Seitenflansche, die sich über 45° treffen. Ich hatte auch eine Weile gebraucht, bis ich das Prinzip verstanden hatte, aber ebenso mehr hat es mich schockiert, wo ich es versucht habe in Catia zu realisieren.

@ Cerog:

Es war mir zu schwierig es in Sheetmetal design zu realiseren. Ich habe das Modell in Part-Design realisiert mit den entsprechenden Aussparungen an den Ecken, und dann habe ich es in Sheetmetal Design überführt, damit man auch eine abgewickelte Darstellung bekommt.

Gruss

Tim.
