Hallo erstmal,

Ich bin Student und wir arbeiten an der FH mit catia V5.
Hab den ersten Grundkurs hinter mich gebracht

Jetzt will Ich aber was persöhnliches machen und mein prof konnte mir auch nicht wirklich weiterhelfen.

Also Ich will ein auspuff aus 1mm blech fertigen. Für ein 2 Takter.
D.h. Ich zeichne im Prinzip lauter Kegel und setze die in unterschiedlichen Winkeln zusammen. Wie mach ich das?? geht das im part design??

Kann Ich die unterschiedlichen Kegel dan abwickeln?? Zum Übertrag aufs Blech??

Viele Fragen und Ich hoff Ich bekomm viele Antworten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich nochmal

hab grad unter suchen schon was gefunden.
aber nur übers Abwickeln wie Ich die Kegel erstelle im partdesign
weiß ich immer noch nicht

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi du!und willkomen im forum.
Erlaube mir eine kleine ironische Bemerkung:Wie lange war denn der Grudkurs, dass du keinen Kegel hinbekommst ;-)
Du kannstim Part Design in einem Sketch eine Linie erstellen.Erzeuge im gleichen Sketch eine weitere Linie, die du als "Achse" deklarierst. Dann verlässt du die Skizze und erzeugst einen Rotationskörper ("Shaft") im Part-Design. Danach noch ein Schalenelement -das wars.
Oder das gleiche im Flächenbereich als Revolution, dann "Thick Surface" im Partdesign.
Kommst du mit der lockeren Beschreibung klar?

gruß, Tom

[Diese Nachricht wurde von thomasacro am 20. Mrz. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tom

danke für die schnelle Antwort. Leider war der Kurs viel zu kurz

OK die Kegel hab Ich hinbekommen danke nochmal.

Dann hab ich aber noch ne Frage

Und Zwar Ich hab 2 Kegel und beide haben an einem Ende ein Radius von sagen wir 20mm. Nun will Ich diese beiden enden Verbinden und zwar in einem Winkel von 15Grad. Jetzt muss aber bei einem Kegel was weggenommen werden und beim anderen hinzugefügt werden.

Hoffe ihr wißt was Ich meine

bzw. wie erstelle ich ein Rohr das sich im Durchmesser ändert und das ich langlegen kann wo ich will

[Diese Nachricht wurde von SSTROKE am 20. Mrz. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Und Zwar Ich hab 2 Kegel und beide haben an einem Ende ein Radius von sagen wir 20mm.

---

du meinst die Kegelgrundfläche?

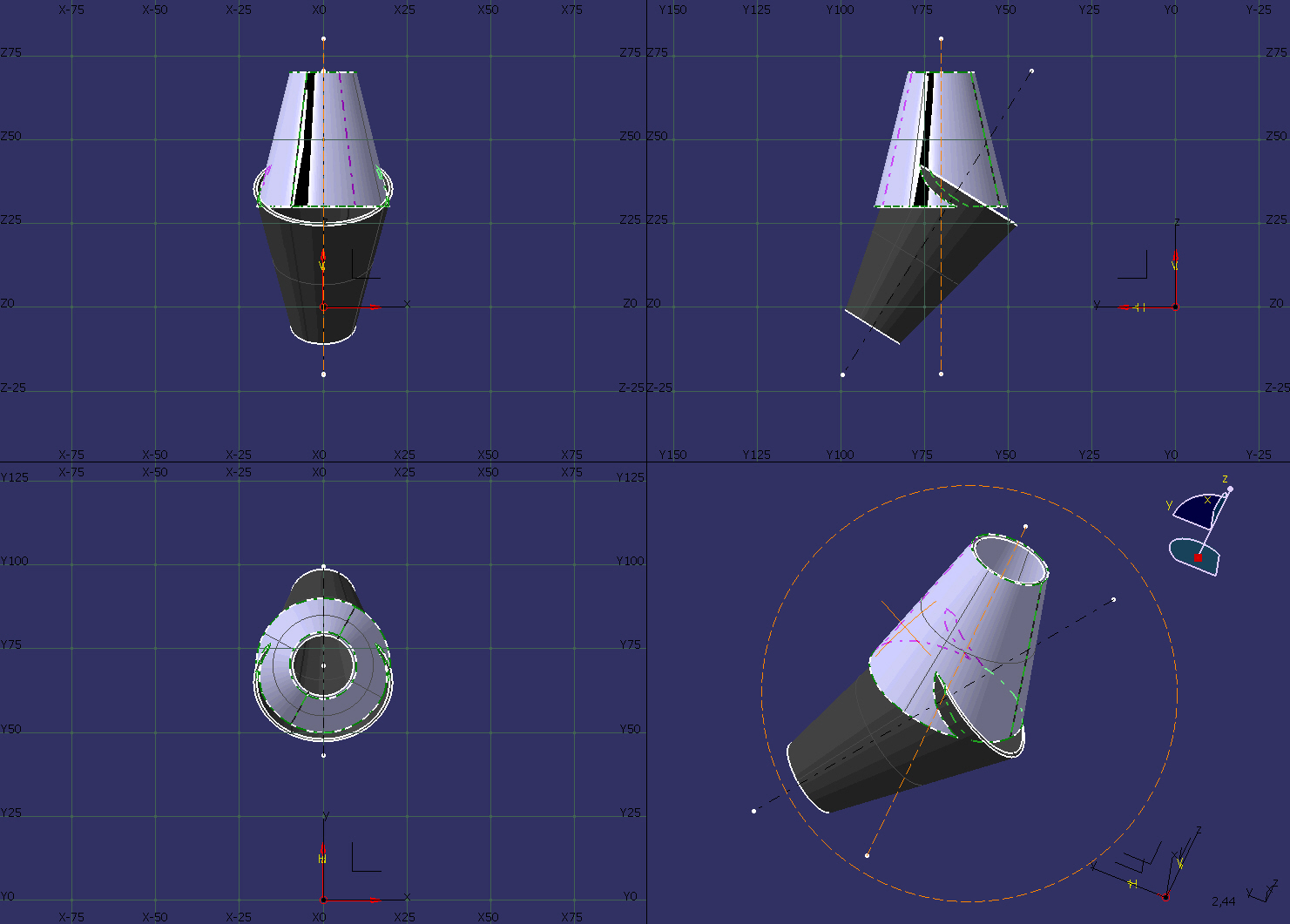

darf ich mir das so vorstellen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

JA ich mein die Kegelgrundfläche.

Im Prinzip will ich ein rohr konstruieren das sich im Verlauf im Durchmesser ändert. Das ich dann noch durch Winkelangaben verbiegen in alle Richtungen kann.

Eigentlich wollt ich das problem lösen indem ich versch. Kegel konstruiere und diese dann miteinander verbinde. Die Lage wollte ich verändern indem ich die Kegel schief aufeinander setze.

Wie ich das schaffe ist mir wurst aber Ich schaff es nichtmal ein Rohr abzubiegen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

deine Leitkurve ist eine mehrfachgewinkelte Raumkurve,
Dann erstellt man am Anfang, Ende und an allen Tangentenübergängen eine Plane im Lot zur Raumkurve - auf diesen Planes eine Skizze und definiert den Radius den das Rohr an dieser Stelle haben soll.

und dann gibt es den Befehl Multiselektionssolid?, wählt alle Kreise aus und die Leitkurve an der sich die Profile ausrichten sollen

HTH

[Diese Nachricht wurde von Thomas Harmening am 20. Mrz. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Also was ist meine Leitkurve??
Plane im Lot zur Raumkurve

Ich habe ein gerades rohr konstruiert mit einer Achse und dem Befehl Rotation. dieses rohr will ich jetzt abbiegen

Ich bedank mich mal für all die nette Hilfe bis jetzt und hoffe es geht weiter

Grüße Michael

[Diese Nachricht wurde von SSTROKE am 21. Mrz. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Eine Leitkurve ist zum Beispiel ein Spline. Du erstellst also eine Spline Kurve, die dem Verlauf deines Rohres entspricht. Auf die fertige Spline legst du dann deine Ebenen wie schon weiter oben beschrieben. Und auf die Ebenen legst du dann deine Skizzen, in denen die unterschiedlichen Rohrdurchmesser sind. Dann noch Multisectionsurface ausführen. Die Spline Kurve ist dann deine Leitkurve, und deine Skizzen sind Stützelemente.

Hofffe das hilft ein wenig weiter...

------------------
Gruß Tobi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Michael.

Du kannst ein rohr nicht "biegen"!! du musst es gebogen konstruieren!!

Leitkurve ist die Kurve, die in der "Mitte" deines Rohres verläuft. Der Ebenentyp den du auswählen musst ist "Plane normal to curve".

Der Solidbefehl für dein Rohr heißt MULTISECTIONSOLID.

Bitte benutze dazu die online-hilfe.
Hast du eine englische umgebung?
Stelle bitte mal ein Bild (wenn auch nur gemalt) hier rein.

Und verklage dann auch mal Eure CATIA-Schulungsleiter!!

gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

Habe eine deutsche Umgebung
Das mit dem Bild versuche ich noch hab grad keine Kamera

Gruß Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von SSTROKE:
Servus,

Habe eine deutsche Umgebung
Das mit dem Bild versuche ich noch hab grad keine Kamera

Gruß Michael

---

Hallo,
wenn Du mit Windows arbeitest, drücke einfach mal die "Druck" Taste, öffne Paint und kopiere aus der Zwischenablage. Dann kannst Du das Bild als JPEG speichern und hochladen.

Das kommt davon, wenn man zuerst schreibt und dann die Historie liest ! Natürlich brauchst Du für die Skizze eine Kamera oder einen Scanner.

------------------
Nichts ändern ist langweilig !!

Klaus


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo also langsam komm ich weiter

Der Stand der Dinge:

Habe eine Spline gezeichnet und an ein Ende eine Ebene eingefügt. Und wenn ich euch richtig verstanden hab nehme ich diese Spline als Achse und ziehe dan ein Rotationskörper drum.

Mein problem ist das ich die körperlinie nicht an die Spline angelegt bekomme. Beim Rotationvorgang kommt dann die Fehlermeldung "Profil muss geschlossen sein" oder so ähnlich.
Markiert durch die schwarzen punkte

Wie kann Ich allgemein wenn Ich so ein problem hab die 2 Linien verbinden??

Befehle bitte in Deutsch wenns geht sonnst such Ich wieder ne Stunde

Danke schonmal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

einen Rotationskörper, kann man nur über eine Achse rotieren lassen, eine Achse ist die unendliche definition einer Linie ;-)

was du nun mit dieser Spline und deinem Profil machen willst, ist ähnlich dem, was der Wurstmacher macht, wenn er das Brät in die Pelle bringt ;-)
Dein Profil gleitet entlang der Leitkurve (Spline), die Leitkurve muss dabei das Profil nicht berühren.

rufe mal die Funktion Solid aus Mehrfachschnitten auf und drücke F1 um die Onlinehilfe aufzurufen, meist ist ein mehr oder weniger plastisches Beispiel als *.part vorhanden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So neuer Stand der Dinge

rohr gebogen konstruiert mit rippe

doch gleich neues problem

Wenn ich entlang meiner Spline ein rohr zeichne läuft das immer bis zum ende der Spline kann ich das auch das es nur zB. 1/3 lang läuft??
Und das Rohr hat immer den selben Durchmesser wie erstelle Ich hier Kegel??

Grüße vom Bodensee

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von SSTROKE:
Wenn ich entlang meiner Spline ein rohr zeichne läuft das immer bis zum ende der Spline kann ich das auch das es nur zB. 1/3 lang läuft??

---

-die Spline kürzen
-Dein Solid mittels Plane, Fläche, etc. begrenzen.


Zitat:

---

Und das Rohr hat immer den selben Durchmesser wie erstelle Ich hier Kegel

---

Klar, die Rippe verlangt !1 Leitelement und !1 Profil

mache es über die oben schon genannte Funktion...
oder erstelle dir die Auspuffhülle im GSD her.

Omg, hattet ihr überhaupt im Grundkurs Partdesign?

[Diese Nachricht wurde von Thomas Harmening am 21. Mrz. 2007 editiert.]

[Diese Nachricht wurde von Thomas Harmening am 21. Mrz. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Ja ich hatte wirklich einen Grundkurs aber das ist auch grad ein Streitthema bei uns an der FH. Ich studiere Fahrzeugtechnik und unsere Profs meinen der Grundkurs den wir hatten langt fürs spätere Berufsleben
Das einzige was wir gemacht haben waren Körper Zeichnen mit Taschen usw. eigentlich lächerlich hab mir soeben noch ein Buch bei Amazon bestellt "Einstieg in Catia V5" hoffe das hilft mir weiter.

kurze Frage hätt ich mal wieder??

Was meint ihr mit den Begriffen "Solid"

und was ist GSD??

Ich hoffe ich Nerv euch nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ein Solid ist ein mit material gefülltes "solides" Element zm Beispiel im Partdesign ein "Block" (den kennst du?)
Im GSD (Generativ Shape Design) erzeugst du nur Hüllgeometrien, Flächen und Flächenstücke (KEINE BLECHE!!)
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

;-) kommt darauf an was man im späteren Berufsleben macht

ein Solid ist ein geschlossener, ausgefüllter Körper.
Ein Volumen ist ein geschlossener hohler Körper (GSD)
Ein Flächenverbund kann geschlossen sein, in der Regel offen
allen obengenannten Elementen lässt sich ein Material zuweisen

Also alles was du an Körpern herstellst, im Partdesign, Rippe, Block, etc.

GSD (Generativ Shape Design) ist das Flächenmodul, wie das jetzt auf Deutsch heisst - keine Ahnung.

Ansonsten, bei Funktionen immer F1 drücken, die Onlinehilfe ist so schlecht nicht -und enthält schon Bsp.parts, sofern installiert.

hmm, ich glaube ich wechsel auch an die Uni und hole mir so ein C4,C3,C2... Gehalt ;-) - Ah! Ne, das beisst sich ja mit dem Lehrsatz, für's Leben lernt ihr, nicht für die Schule ;-)

[edit]der andere Thomas    war wieder mal schneller [Edit]

[Diese Nachricht wurde von Thomas Harmening am 21. Mrz. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---
