Thema: verbindung zwischen zwei Flächen (1592 mal gelesen)

StefanSts1
Mitglied
Student

Senden Sie eine Private Message an StefanSts1

Schreiben Sie einen Gästebucheintrag für StefanSts1

Beiträge: 46
Registriert: 04.08.2006

erstellt am: 01. Mrz. 2007 14:39

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo zusammen !

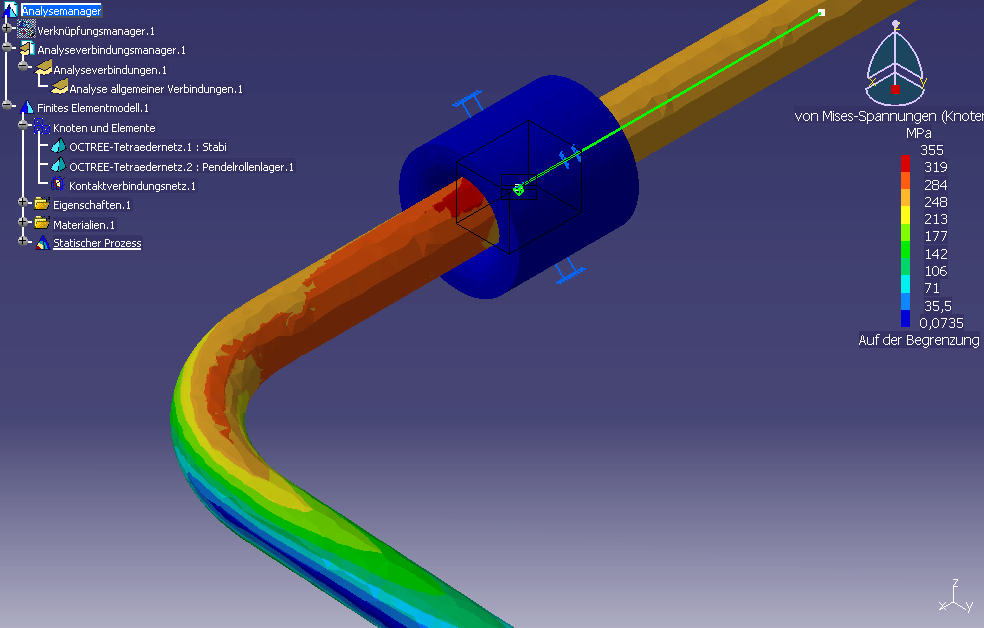

Folgendes Problem (Siehe Foto):

Ich habe ein Rohrprofil und möchte das gern mit der Endenausführungen(plattgedrücktes Profil) verbinden. Gibt es da in Catia eine vernünftige Funktion für? "Verrundung zwischen 2 Teilflächen" scheint im Part Design nicht zu funktionieren. In der Praxis wird das Rohrende einfach erwärmt und plattgedrückt. Kann man solche Umformprozesse in Catia V5 irgendwie simulieren?

Über eine Antwort würde ich mich sehr freuen.

mfg
stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sunsetman
Mitglied
CAD Prozess Entwicklung

Senden Sie eine Private Message an sunsetman

Schreiben Sie einen Gästebucheintrag für sunsetman

Beiträge: 175
Registriert: 04.06.2003

erstellt am: 01. Mrz. 2007 15:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für StefanSts1

Die Funktion zur Erstellung des Übergangs heisst "" und ist im Part Design zu finden.

Den Umformprozess kann man damit aber nicht exakt nachbilden. Wie auch? denn dies ist ja vom Material und vielen anderen faktoren abhängig und nur durch rechnerische Lösungen (FEM) ermittelbar!
Zwar gibt es meines Wissens solche Tools auch für Catia aber diese sind dann nicht mehr für den normalen Konstrukteur handhabbar sondern eher was für Vollzeitberechner.

Hoffe geholfen zu haben
