Hallo!

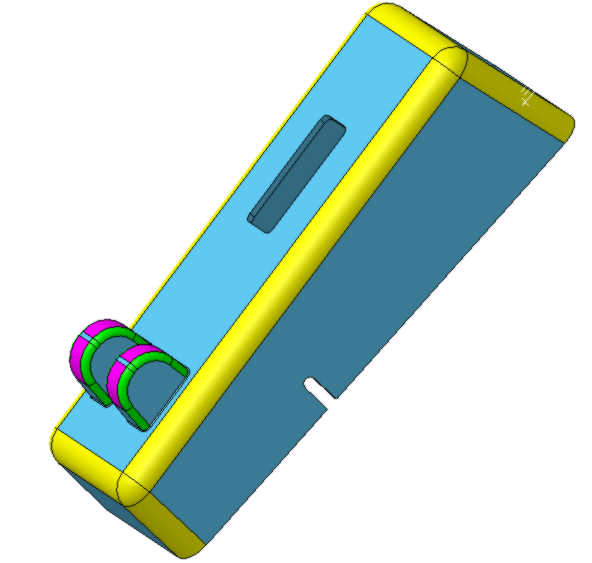

Wir sollen im Rahmen unseres Studiums ein Formteil und das dazugehörige Werkzeug konstruieren. Das Formteil habe ich bereits konstruiert, wie in der angehängten Datei zu sehen ist.
Leider weiß ich noch nicht wie ich in CATIA V15 mit dem Konstruieren beginnen soll. Wahrscheinlich muß ich irgendwie mit dem Formnest beginnen!?
Ich wäre froh wenn mir jamand weiterhelfen könnte.

Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 29. Nov. 2006 20:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo flurbereinigung,

schau doch bei Euch in der Bibliothek mal nach dem Buch "Spritzgußwerkzeuge" von den Herren Menges und Mohren. Da findest du einiges zu dem Thema.

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

marques_CH
Mitglied
Prozessdesign/PLM


Sehen Sie sich das Profil von marques_CH an!   Senden Sie eine Private Message an marques_CH  Schreiben Sie einen Gästebucheintrag für marques_CH

Beiträge: 698
Registriert: 21.11.2005

erstellt am: 29. Nov. 2006 20:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für flurbereinigung 10 Unities + Antwort hilfreich

hallo

Ich wurde es mal in dieser Reihenfolge machen

1.mach dir gedanken welches Material du verwenden willst, gemäss den anforderungen.(gehe davon aus das ihr irgendwelche richtlinien bekommen habt, wenn nicht legt sie selbst fest. Sei es fahrzeugbau, medizintechnik, verpackung whatever)

2.Ändert eurer modell auf mitte Toleranz.

3. "blast" euer Modell gemäss den von euch gewählten Material auf(schwundaufmass)

4. Wähle deine Trennebene und natürlich die Lage bereits jetzt, macht es später einfacher, ist nicht sonderlich realistisch aber bequemer

5. Füge anzugschrägen an dein Modell(entformungsflächen, auch ier gilt, für jedes Material brauchst du andere Winkel, gerade wände gibts  " in der regel" nie)

6. wählt anspritzpunkt und ausstossmöglichkeiten. (Flachauswerfer, runde Auswerfer, Abstreifplatten wie auch immer. Auch hier nehmt rücksicht auf euer Material und vor allem auf die verwendete Farbe. Wer für so ein Projekt Schwarzes ABS verwendet ist selber schuld  )

Hab sicher noch was vergessen in der Eile aber mehr oder weniger bist nun soweit das du dein Werkzeug angehen kannst.

7. Zeichne deine Trennkurve am modell, an der wirst du nachher dein Teil "splitten" um zu definieren was auf welche seite kommt und wo die trennebene liegt.

8. ab hier geht jeder bisschen anders vor. entwerfe deine Einsätze mit der kavität anhand deiner trennlinie.

9. wähle dein Werkzeugaufbau und füge es (Katalog Meusburger, Strack, Hasco)

10. entwerfe dein Kühlkreislauf und halte dabei ein gleichmässigen abstand zum teil (optimalfall).

11. entwerfe deine Angussart sowie angusspunkt.

11. Setze deine auswerfer und sonstige normalien wie Säulen, düse, etc ein .


Denke das hilft dir erstmal weiter. Wie gesagt hab sicher nen haufen sachen vergessen habe aber grade nicht so viel zeit ums es durchzulesen sorry

Schöne grüsse Marques

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

flurbereinigung
Mitglied
Student

Sehen Sie sich das Profil von flurbereinigung an!   Senden Sie eine Private Message an flurbereinigung  Schreiben Sie einen Gästebucheintrag für flurbereinigung

Beiträge: 5
Registriert: 24.10.2006

erstellt am: 06. Dez. 2006 10:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für eure Hilfe.
Gibt es irgendwo vielleicht ein Beispiel wie man Schritt für Schritt bei der Konstruktion vorgeht?
