Thema: Biegung klappt nicht (1223 mal gelesen)

Cheftechniker
Mitglied
Masch. Ing. FH

Senden Sie eine Private Message an Cheftechniker

Schreiben Sie einen Gästebucheintrag für Cheftechniker

Beiträge: 46
Registriert: 20.04.2005

erstellt am: 16. Nov. 2006 11:55

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo Leute

Ich habe, als Anfänger im Bereich der Blechbearbeitung den Fehler gemacht und rund 50 Teile als Volumenkörper statt als Sheet Metal erstellt. Somit hat CATIA nun Probleme die Abwicklungen zu rechnen.

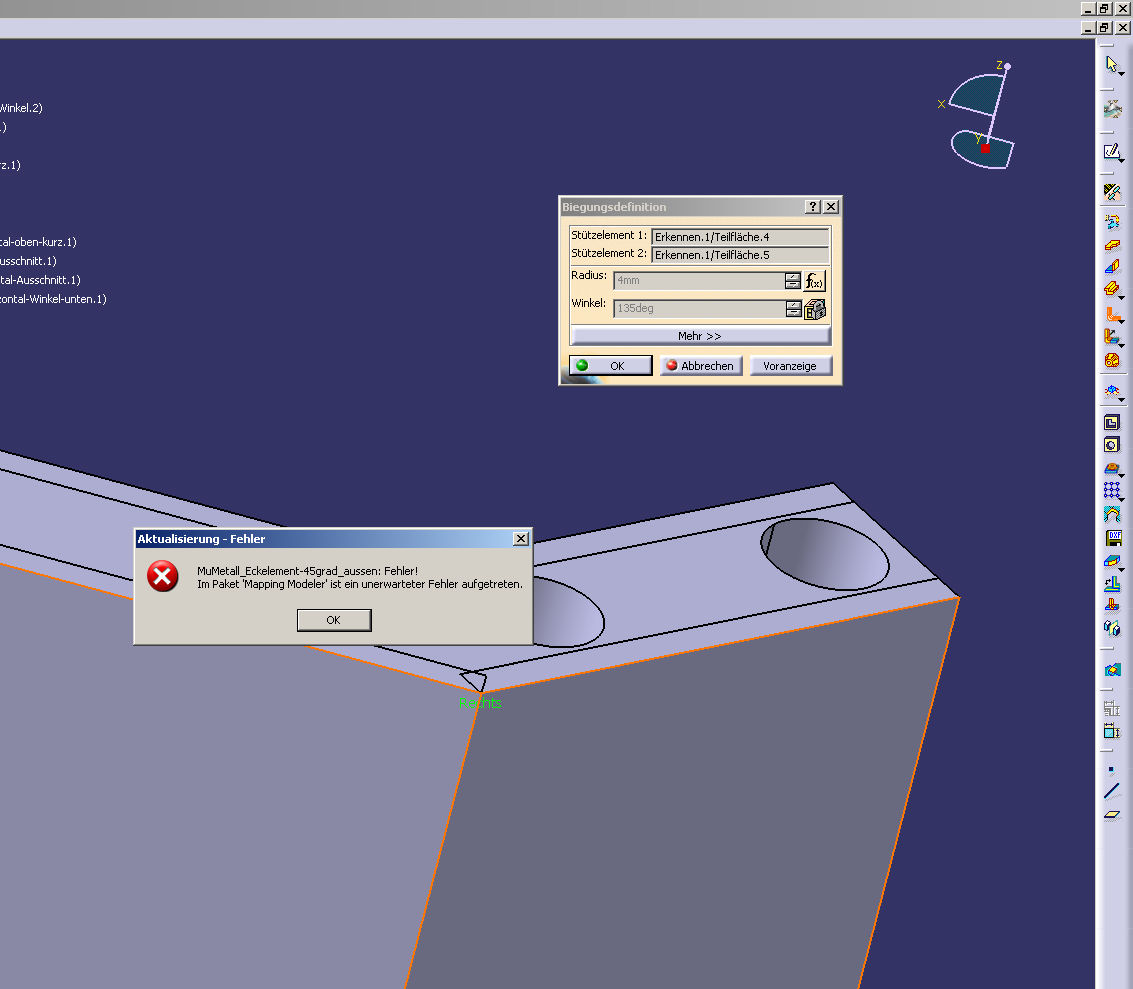

Zum Glück gibt es aber die Funktion "Erkennen" im Generativ Sheet Metal Design. Soweit scheint das auch zu klappen. Beim erstellen der Biegungen bekomme ich aber eine etwas seltsame Fehlermeldung (siehe Bilddatei)

Was ich nicht verstehe ist erstens was hier falsch läuft und zweitens warum die Fehlermeldung nicht richtig reproduzierbar ist. Wenn ich die Biegungen in einer anderen Reihenfolge erstelle , also erst Kante 2 statt Kante 1, bekomme ich den Fehler erst bei Kante 2 oder umgekehrt....

Äs Grüässli und Danke für die Unterstützung
Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Catrin
Ehrenmitglied
Ingenieurin Maschinenbau/Informatik

Senden Sie eine Private Message an Catrin

Schreiben Sie einen Gästebucheintrag für Catrin

Beiträge: 1928
Registriert: 12.12.2000

HP EliteBook 8560w
Windows 7 / V5R19SP3 / NX 8.5

erstellt am: 16. Nov. 2006 12:03

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cheftechniker

Einfach: Du hast ein Blechbiegeteil ohne Biegeradien.
Die kann er nicht umwandeln, woher soll er wissen, was gebogen wird ???

Gruss
Catrin

------------------
CATIS GmbH 38440 Wolfsburg
catrin.eger@catis.de www.catis.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cheftechniker
Mitglied
Masch. Ing. FH

Beiträge: 46
Registriert: 20.04.2005

erstellt am: 16. Nov. 2006 12:25

<-- editieren / zitieren -->

Unities abgeben:

Seltsamerweise klappt es aber bei anderen Teilen wunderbar. Den linken Biegeradius habe ich genau gleich erstellt.

Mit "erkennen" sage ich ihm, dass die Seiten jeweils als Wand zu interpretieren sind. Anschliessend wende ich "Zylindrische Biegung an und gebe zwei Wände als Stützelement an. Auf der linken Seite klappts aber mit der rechten Ecke nicht mehr. Oder umgekehrt, wenn ich erst die rechte und dann linke Ecke verarbeiten möchte

Bei einem anderen Teil (welches exakt das selbe ist, nur etwas kleiner) hat es sogar mit beiden Ecken funktioniert...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cheftechniker
Mitglied
Masch. Ing. FH

Beiträge: 46
Registriert: 20.04.2005

erstellt am: 16. Nov. 2006 14:33

<-- editieren / zitieren -->

Unities abgeben:

Nicht das ich es verstehen würde aber es hat jetzt funktioniert. Allerdings erst nachdem ich sämtliche schon vorhandenen Bohrungen wieder entfernt habe.....

Das Thema ist damit also erledigt!

Grüässli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
