Hallo!

Wie bekomme ich einen Konturübergang mit Catia gezeichnet?

Z.B: Wie stelle ich es an, einen Übergang von einem Oval zu einem Kreis zu zeichnen?

------------------
Gruß
Burkhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

predy
Mitglied
Industriedesigner


Sehen Sie sich das Profil von predy an!   Senden Sie eine Private Message an predy  Schreiben Sie einen Gästebucheintrag für predy

Beiträge: 777
Registriert: 05.07.2003

CATIA V5R16 SP5 64Bit
Windows XP Pro X64 Edition
2x Intel Xeon 3.6GHz 4GB RAM
Nvidia Quadro FX 3450/4000 SDI 256MB

erstellt am: 01. Okt. 2006 22:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für teamkillerdragon 10 Unities + Antwort hilfreich

hallo und willkommen im forum,

ich verstehe nicht ganz was du meinst...im sketcher??

..soll der übergang (linie) vom oval zum kreis tangetial sein? Wenn ja, kannst Du das über Bedingungen festlegen...

..oder meintest was anderes ? Etwa den übergang im raum (3d-geometrie)


gruss

predy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

teamkillerdragon
Mitglied



Sehen Sie sich das Profil von teamkillerdragon an!   Senden Sie eine Private Message an teamkillerdragon  Schreiben Sie einen Gästebucheintrag für teamkillerdragon

Beiträge: 73
Registriert: 01.10.2006

erstellt am: 01. Okt. 2006 22:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

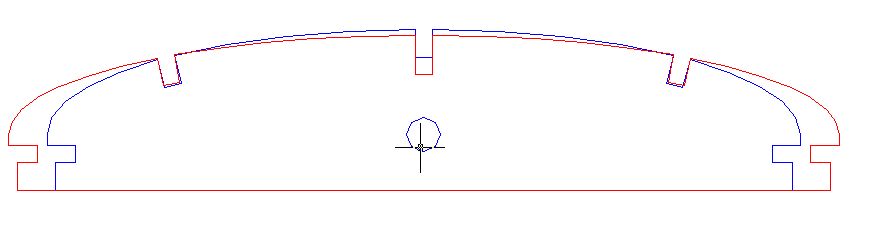

Also ich habe mal den konkreten Fall als Bild eingefügt.

Die beiden konturen habe auch als dxf bzw. dwg, und ich würde die beiden gerne zusammenfügen

------------------
Gruß
Burkhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sschroeter
Mitglied



Sehen Sie sich das Profil von sschroeter an!   Senden Sie eine Private Message an sschroeter  Schreiben Sie einen Gästebucheintrag für sschroeter

Beiträge: 86
Registriert: 16.05.2006

XEON 2.80 GHZ 6,00GB RAM
WINDOWS 7 PROF 64 bit SP1
CATIA V5 R19 SP9 HF 19 VW
CATIA V5 R19 SP9 HF 24 DAI
CATIA V5 R19 SP3 HF 34 BMW
CATIA V5 R19 SP3 HF 39 PORSCHE

erstellt am: 02. Okt. 2006 06:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für teamkillerdragon 10 Unities + Antwort hilfreich

Hallo,

wenn ich die Zielstellung richtig verstanden habe, müsstest du die dxf/dwg mit CATIA öffnen und die Geometrie (Aussenkontur) kopieren und im Partdesign in je einen Sketch einfügen und gegebenenfalls zueinander ausrichten. Der jeweilige Sketch sollte dabei günstigerweise auf den entsprechenden Körperendebenen liegen. Dann kann der Körper als Multi-sections Solid erzeugt werden.

Gruss Sven

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ



Sehen Sie sich das Profil von Thomas Harmening an!   Senden Sie eine Private Message an Thomas Harmening  Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX12

erstellt am: 02. Okt. 2006 12:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für teamkillerdragon 10 Unities + Antwort hilfreich




teamkillerdragon - namen gibt es :-)

wenn du über Profilkonturen eine anliegende Fläche spannen möchtest, würde ich auch die Vorgehensweise von sschroeter bevorzugen, Solid oder im GSD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

teamkillerdragon
Mitglied



Sehen Sie sich das Profil von teamkillerdragon an!   Senden Sie eine Private Message an teamkillerdragon  Schreiben Sie einen Gästebucheintrag für teamkillerdragon

Beiträge: 73
Registriert: 01.10.2006

erstellt am: 02. Okt. 2006 13:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ja, sowas in der Richtung möchte ich...

Den Sketcher habe ich gefunden uter skizzierer, aber ich komme damit nicht weiter.

Gibt es dafür ein Tutorial?

PS:  den namen habe ich mittlerweie in mehrerern Foren, aber den geilsten den ich gesehen habe ist "Brotleuchte"

------------------
Gruß
Burkhard

[Diese Nachricht wurde von teamkillerdragon am 02. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ



Sehen Sie sich das Profil von Thomas Harmening an!   Senden Sie eine Private Message an Thomas Harmening  Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX12

erstellt am: 02. Okt. 2006 13:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für teamkillerdragon 10 Unities + Antwort hilfreich

Tutorials?

schau mal hier ein Sammlung von Links von CEROG

im Prinzip geht man so vor,

man erstellt sich Ebenen, in jede Ebene kommt der Profilzug (Sketcher)
und über diese Ebenen spannt man sich die Mehrfachfläche, hört sich jetzt einfach an, aber stimmen die Knotenpunkte nicht, kann man schnell verzweifeln

Ansonsten F1 hift oftmals auch

[Diese Nachricht wurde von Thomas Harmening am 02. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

teamkillerdragon
Mitglied



Sehen Sie sich das Profil von teamkillerdragon an!   Senden Sie eine Private Message an teamkillerdragon  Schreiben Sie einen Gästebucheintrag für teamkillerdragon

Beiträge: 73
Registriert: 01.10.2006

erstellt am: 02. Okt. 2006 14:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hehe F1 habe ch probiert, dann startet eine Installationsrutine

irgendwas ist da wohl schief gelaufen, oder das muss man seperat installieren...

------------------
Gruß
Burkhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lles
Mitglied
Admin


Sehen Sie sich das Profil von lles an!   Senden Sie eine Private Message an lles  Schreiben Sie einen Gästebucheintrag für lles

Beiträge: 110
Registriert: 22.09.2006

Guter PC mit Windows und Grafik Kadde

erstellt am: 02. Okt. 2006 17:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für teamkillerdragon 10 Unities + Antwort hilfreich

Mit F1 startest Du die Online-Doku. Wenn nix passiert, ist sie entweder nicht installiert oder der Pfad nicht angegeben.

Guck mal unter Tools/Optionen/Allgemein/Hilfe

Da kannst Du bei technische Doku den Pfad angeben wo die Online-Doku installiert ist, z.B.:"X:\Dassault Systemes\B14doc\German"

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
