Thema: Thickness Analysis (13590 mal gelesen)
|
mitra1602 Mitglied Student
Beiträge: 11 Registriert: 27.07.2005
|
erstellt am: 27. Sep. 2006 21:18 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, gibt es in CATIA V5 die Möglichkeit, eine Thickness Analysis (Wandstärkenanalyse) durchzuführen??? Ich habe bis jetzt in unterschiedlichen Programmen (z.B. Moldflow) von solch einem Tool gehört und bin jetzt auf der Suche einer solchen Funktion in CV5... Bin für jede Hilfe dankbar. Gruß ------------------ mitra Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 28. Sep. 2006 01:16 <-- editieren / zitieren -->
|
KYD Mitglied Dipl. Ing. Schiffbau
Beiträge: 629 Registriert: 24.03.2004 Catia V5 r17 SP6 (englisch) Win XP Pro SP2 Dell M90, 2 GB RAM, 512MB Graphik
|
erstellt am: 28. Sep. 2006 09:36 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602

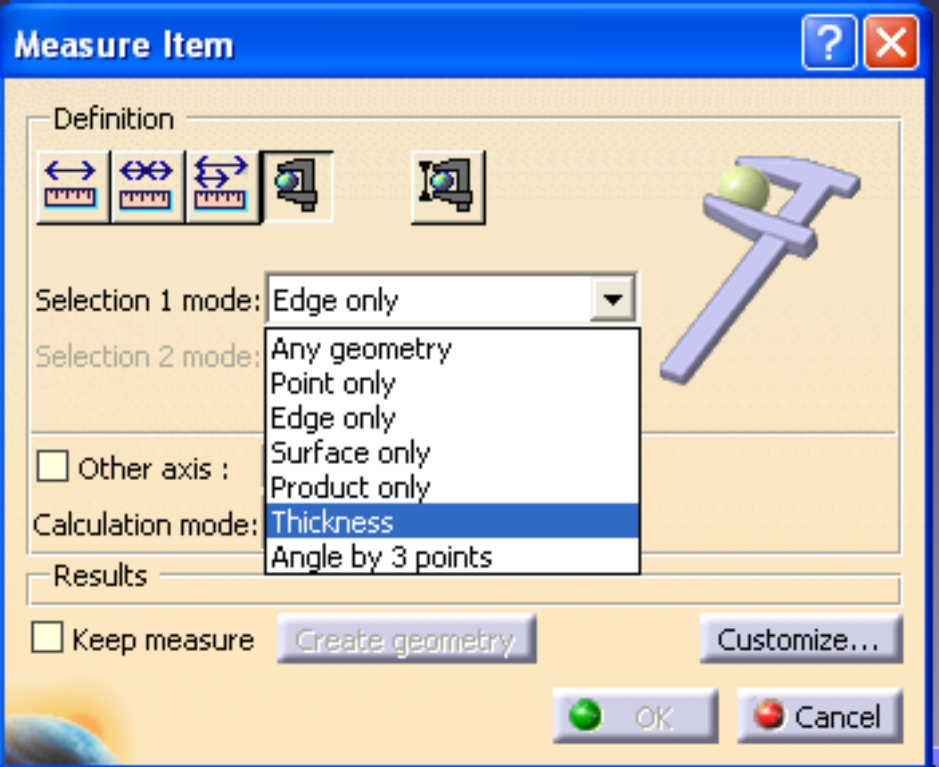

Wenn Du nur ein paar Dicken brauchst und nicht eine komplette Analyse, kannst Du bei dem Tool "Measure Item" (Das mittlere der 3 Messicons) unter "Selection Mode" "thickness" einstellen. Dann gehst du mit der Maus ueber Deinen Koerper und in Echtzeit wird die Dicke angezeigt. Reicht Dir das? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
predy Mitglied Industriedesigner
Beiträge: 777 Registriert: 05.07.2003 CATIA V5R16 SP5 64Bit Windows XP Pro X64 Edition 2x Intel Xeon 3.6GHz 4GB RAM Nvidia Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 28. Sep. 2006 10:11 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602
|
KYD Mitglied Dipl. Ing. Schiffbau
Beiträge: 629 Registriert: 24.03.2004 Catia V5 r17 SP6 (englisch) Win XP Pro SP2 Dell M90, 2 GB RAM, 512MB Graphik
|
erstellt am: 28. Sep. 2006 10:47 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602
|
jkaestle Mitglied
Beiträge: 1091 Registriert: 08.02.2002 WIN XP 64 CATIA V5 R19SP3
|
erstellt am: 28. Sep. 2006 13:06 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602
Hallo, wenn das Modell entsprechend aufgebaut ist kann man sich mit der Bandanalyse (im DMU) weiterhelfen: Man muss die Aussen- und die Innenflächen in jeweils einem neuen Part abspeichern. Beides in einem Product verbauen und die Band-Analyse machen. ------------------ Viele Grüße Jochen Kästle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
predy Mitglied Industriedesigner
Beiträge: 777 Registriert: 05.07.2003 CATIA V5R16 SP5 64Bit Windows XP Pro X64 Edition 2x Intel Xeon 3.6GHz 4GB RAM Nvidia Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 28. Sep. 2006 14:09 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602
|
mitra1602 Mitglied Student
Beiträge: 11 Registriert: 27.07.2005
|
erstellt am: 28. Sep. 2006 15:40 <-- editieren / zitieren --> Unities abgeben:
hey, danke erstmal für eure antworten. Die Sache mit dem Measure Item klingt nicht schlecht. Nur welche Lizenz benötigt man dafür??? Allerdings wäre ein Analysetool trotzdemm nicht schlecht, wo z.B. die Wandstärke farblich dargestellt wird. Vielleicht weiß ja jemand noch was... Viele Grüße ------------------ mitra Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
predy Mitglied Industriedesigner
Beiträge: 777 Registriert: 05.07.2003 CATIA V5R16 SP5 64Bit Windows XP Pro X64 Edition 2x Intel Xeon 3.6GHz 4GB RAM Nvidia Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 28. Sep. 2006 15:51 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602
hast du nicht auf den link von smf draufgeklickt ?? die demo-version von geomcaliper kannst du runterladen und für 15 tage testen. Einfacher gehts nicht...ich habe das schon vor ein paar monaten getestet und ich finde es ist supereinfach zu bedienen und es macht genau das was es soll..wndstärke prüfen, mehr nicht aber auch nicht weniger. Der preis ist zudem recht günstig... gruss
predy
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mitra1602 Mitglied Student
Beiträge: 11 Registriert: 27.07.2005
|
erstellt am: 28. Sep. 2006 21:44 <-- editieren / zitieren --> Unities abgeben:
ich hab den link jetzt ausprobiert und die textversion gezogen. Macht im ersten Moment nen ganz vernünftigen Eindruck. Läuft das Tool stabil und kommt es auch mit komplexeren Modellen zurecht??? Trotzdem würde es mich interessieren, mit welcher Lizenz man die "Schieblehre" als Thickness-Messgerät verwenden kann?!?!?!? ------------------ mitra Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
predy Mitglied Industriedesigner
Beiträge: 777 Registriert: 05.07.2003 CATIA V5R16 SP5 64Bit Windows XP Pro X64 Edition 2x Intel Xeon 3.6GHz 4GB RAM Nvidia Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 28. Sep. 2006 22:13 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602
hallo mitra1602, ich weiss nicht, wass du als komplexe modelle bezeichnest. Wir haben hier vorwiegend saugrohre, getriebeglocken usw. und mit den daten, mit den ich täglich zu tun habe, hat bisher alle prima geklappt. Nimm doch einfach eins, von euren "komplexen" teilen und teste das tool gründlich durch. Dazu ist ja die 15-tage-demo da Die "schieblehre" hat ja einen nachteil: Du kannst nur punktuell messen. Ein "komplexes" bauteil auf wandstärkenunterschreitung zu analysieren ist damit nicht möglich. Du kannst ja nur stichprobenartig im bauteil messen...und genau die stellen, an den eine unterschreitung vorliegt misst man ja dann rein zufällig... Zum Preis und Lizenz kann Dir eigentlich nur dein systemhaus auskunft geben..ist ja auch abhängig von deiner jetztigen lizenzierung... EDIT: habe gerde gsehen, dass du student bist...haben die unis nicht vollversionen zur verfügung??...zumindest dachte ich das immer.
gruss predy [Diese Nachricht wurde von predy am 28. Sep. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mitra1602 Mitglied Student
Beiträge: 11 Registriert: 27.07.2005
|
erstellt am: 29. Sep. 2006 07:39 <-- editieren / zitieren --> Unities abgeben:
Hallo predy, ist doch alles klar. Sicherlich habe ich als Student eine Vollversion an der Fachhochschule zur Verfügung. Allerdings hab ich trotzdem keine Ahnung, welche Lizenz ich ziehen muss, um die Thickness-Messung mit der "Schieblehre" durchzuführen. Da ich derzeit im Unternehmen sitze, müsste ich mir die entsprechende Lizenz ziehen, um dies zu testen. Deswegen die Frage nach der Lizenz. Okay Getriebeglocken scheinen dann doch komplex genug zu sein Das Programm von smf läuft gerade in der Testversion Also Leute, danke euch für eure Hilfe!!! Gruß ------------------ mitra Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rehol Mitglied
Beiträge: 21 Registriert: 03.05.2001
|
erstellt am: 31. Jan. 2008 16:30 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602
Hallo zusammen, das Tool von Geomcaliper haben wir heute probehalber installiert. Das Tool gibt allerdings eine Fehlermeldung aus, dass noch eine weitere Lizenz benötigt wird. Dies ist eine folgenden: CFO / FMP /FM1 Was sind das für Lizenzen, bzw. was kosten die ungefähr. Oder mache ich etwas falsch?. Vielen Dank schon mal im Voraus. rehol Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rwerl Mitglied
Beiträge: 68 Registriert: 04.11.2002
|
erstellt am: 31. Jan. 2008 17:46 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602
Hallo, sollte zufälligerweise ein aktueller Q-Checker vorhanden sein, so kann dieser Wandstärken des kompletten Teiles messen und Bereiche kleiner eines definierten Mindestmaßes anzeigen. Unter bestimmten Einstellungen gaht dies auch im Batchmodus. Prüfkriterium: Wandstärke von Solids Gruß RW
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tobias191 Mitglied
Beiträge: 27 Registriert: 18.07.2002
|
erstellt am: 06. Feb. 2008 12:56 <-- editieren / zitieren --> Unities abgeben: Nur für mitra1602
|
