Autor Thema:  Toleranzbereich für Parameter (3453 mal gelesen)
Schröder 1967
Mitglied
Angestellter


Sehen Sie sich das Profil von Schröder 1967 an!   Senden Sie eine Private Message an Schröder 1967  Schreiben Sie einen Gästebucheintrag für Schröder 1967

Beiträge: 73
Registriert: 20.05.2002

WIN XP Prof.
Catia V5R15+SP6
MD2+SMD
Dell Workstation

erstellt am: 24. Sep. 2006 09:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo zusammen
Habe mal ein paar Fragen zu den Tools Optionen;
>Toleranzbereich für Parameter >Standardtoleranz
Wenn diese Option aktiviert ist wird bei jeden Maß mit ± versehen.
Wozu dient dieses?
Welchen Einfluß hat dies auf spätere Prozesse in Catia (Addon's)?
Welche Erfahrungen habt Ihr damit gesammelt?
Mein persönlicher Eindruck ist nur, das wenn man z.B. ein Profil
skizziert wo sehr viele Maße sehr dicht zusammen liegen, dann wird
das skizzieren auch sehr schnell einmal unübersichtlich.

Vielen dank schon einmal für mögliche Antworten.
Mfg
Schröder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3724
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 18. Dez. 2006 16:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schröder 1967 10 Unities + Antwort hilfreich

Hallo Schröder
Wenn du die Toleranzen direkt in deinem Solid/Sketch berücksichtigst, hat das mehrere Effekte.
1. Du kannst über die Funktion MEAN DIMENSIONS in der toolbar VIEW die geometrische Mitte der geometrie berechnen und darstellen lassen (erfordert ein update der geometrie)
2. (Noch nie von mir genutzt: ) In der Zeichnungsableitung kannst du -glaube ich - diese Toleranzangaben über die automatische Bemaßung einfügen lassen
3. Ich denke auch, dass Fertigungs- und Messprozesse diese Toleranzen auslesen und berücksichtigen können.

berichtigt mich bitte, wenn ich falsch liege!!

gruß, TOM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gopher
Mitglied



Sehen Sie sich das Profil von Gopher an!   Senden Sie eine Private Message an Gopher  Schreiben Sie einen Gästebucheintrag für Gopher

Beiträge: 194
Registriert: 11.02.2002

V5R17SP03 (englisch)

erstellt am: 22. Dez. 2006 20:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schröder 1967 10 Unities + Antwort hilfreich

Hallo zusammen

Wenn man diese Option aktiviert, dann wird jedem Mass im Sketch automatisch die voreingestellte Toleranz angehängt (d.h. z.B. +/-0). Man kann dann dort diese nachher bei jedem Mass auch von Hand ändern, (nur stellt sich die Frage, was der Sinn davon ist, jedem Mass eine Toleranz von +/-1 anzuhängen; könnte man per default verschiedene ISO- oder DIN-Toleranzen festlegen, hätte es mehr Sinn.)

Ja, diese Masse kann man dann direkt in die 2D Zeichnung übernehmen oder auch indirekt über die 3D Vermassung dort hin transferieren.

Es gibt einzelen Anwendungsfälle, wo eine Vermassung im Sketch mit Toleranz Sinn hat, nur gibt es auch viele andere Fälle in denen die Masse in Sketch nicht Fertigungs- oder Kontrollmassgerecht verwendet werden können/dürfen.

@thomasacro, könntest du uns bitte auch mitteilen in welcher Workbench man sein und welche Lizenzen man haben muss um Mean Dimension zu sehen?

Mit freundlichen Grüssen
Gopher

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3724
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 22. Dez. 2006 23:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schröder 1967 10 Unities + Antwort hilfreich




Hi Gopher,
die findest du im Partdesign, meines wissens mit den standartlizenzen MD2 oder HD2. Hab mich vertan, ist nicht in der view- sondern in der tools-palette. im anhang siehst du sie. es ist das dritte ikon von links.
gruß, tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schröder 1967
Mitglied
Angestellter


Sehen Sie sich das Profil von Schröder 1967 an!   Senden Sie eine Private Message an Schröder 1967  Schreiben Sie einen Gästebucheintrag für Schröder 1967

Beiträge: 73
Registriert: 20.05.2002

WIN XP Prof.
Catia V5R15+SP6
MD2+SMD
Dell Workstation

erstellt am: 29. Dez. 2006 13:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Zitat:
Original erstellt von thomasacro:
Hallo Schröder
Wenn du die Toleranzen direkt in deinem Solid/Sketch berücksichtigst, hat das mehrere Effekte.
1. Du kannst über die Funktion MEAN DIMENSIONS in der toolbar VIEW die geometrische Mitte der geometrie berechnen und darstellen lassen (erfordert ein update der geometrie)
gruß, TOM


Hallo zusammen,
vielen dank für die Antworten und Hilfe.
Habe es gleich einmal auspropiert aber eine Fehlermeldung siehe Bild erhalten.
Habe dann Tools Optionen geprüft aber nichts gefunden.
Womit hängt dieser Fehler zusammen?
Wie kann ich ihn beheben?
Vielen dank und einen guten Rutsch ins neue Jahr.
Happy New Year 2007
Kind regards
Schröder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3724
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 29. Dez. 2006 17:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schröder 1967 10 Unities + Antwort hilfreich

Hallo schröder,
das hatte ich so noch nicht. versuche das aber mal so zu interpretieren:

Du hast einen wert A, der toleriert ist.
Du hast einen Wert B, der nicht toleriert ist und durch eine Formel mit A verknüpft ist.

Wenn du nin das mittenmass bestimmt, wird die toleranz von A darfgestellt. B will sich aber nicht ändern, weil er nicht toleriert ist, soll er aber, da er an A hängt.

könnte das bei dir das Problem sein?

kanns gerade nicht testen, da ich kein CATIA hier habe ;-)
guten rutsch, tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schröder 1967
Mitglied
Angestellter


Sehen Sie sich das Profil von Schröder 1967 an!   Senden Sie eine Private Message an Schröder 1967  Schreiben Sie einen Gästebucheintrag für Schröder 1967

Beiträge: 73
Registriert: 20.05.2002

WIN XP Prof.
Catia V5R15+SP6
MD2+SMD
Dell Workstation

erstellt am: 30. Dez. 2006 11:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








Hallo Tom

Habe um das zu testen einfach mal einen Block erstellt.

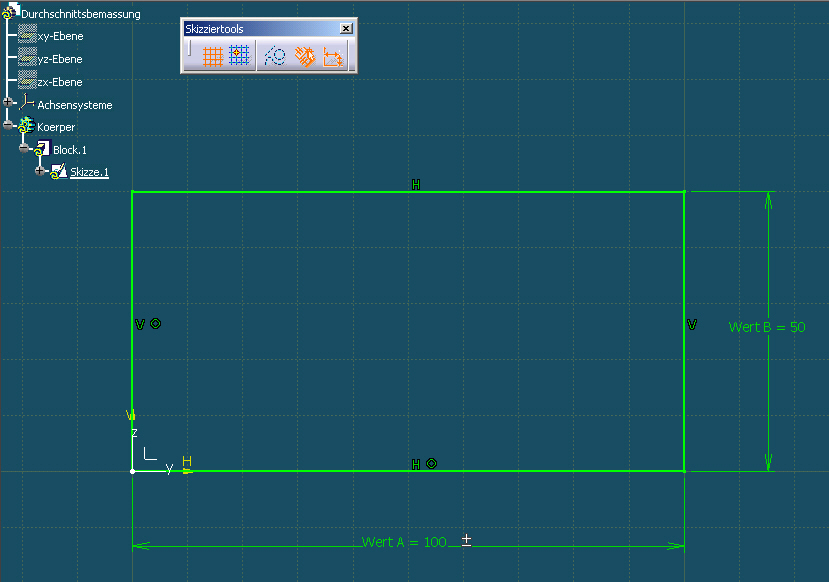

Also ich habe an diesen Block den Wert A toleriert. (Bild 1)
Wert B wurde nicht toleriert und ist auch nicht mit Wert A verknüpft. (Bild 1)

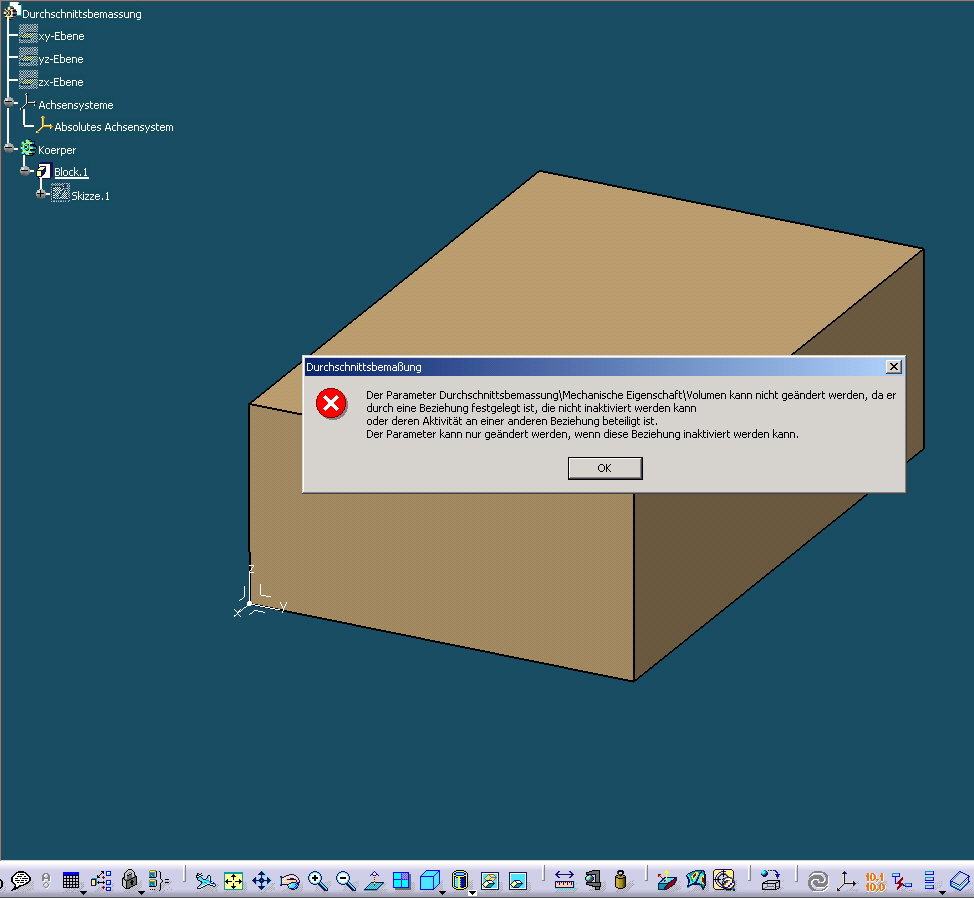

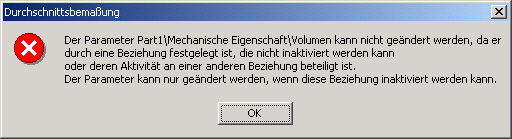

Dann habe ich den Button "Durchschnittsbemaßung" betätigt und es erscheint
ein Fehler. (Bild 2)

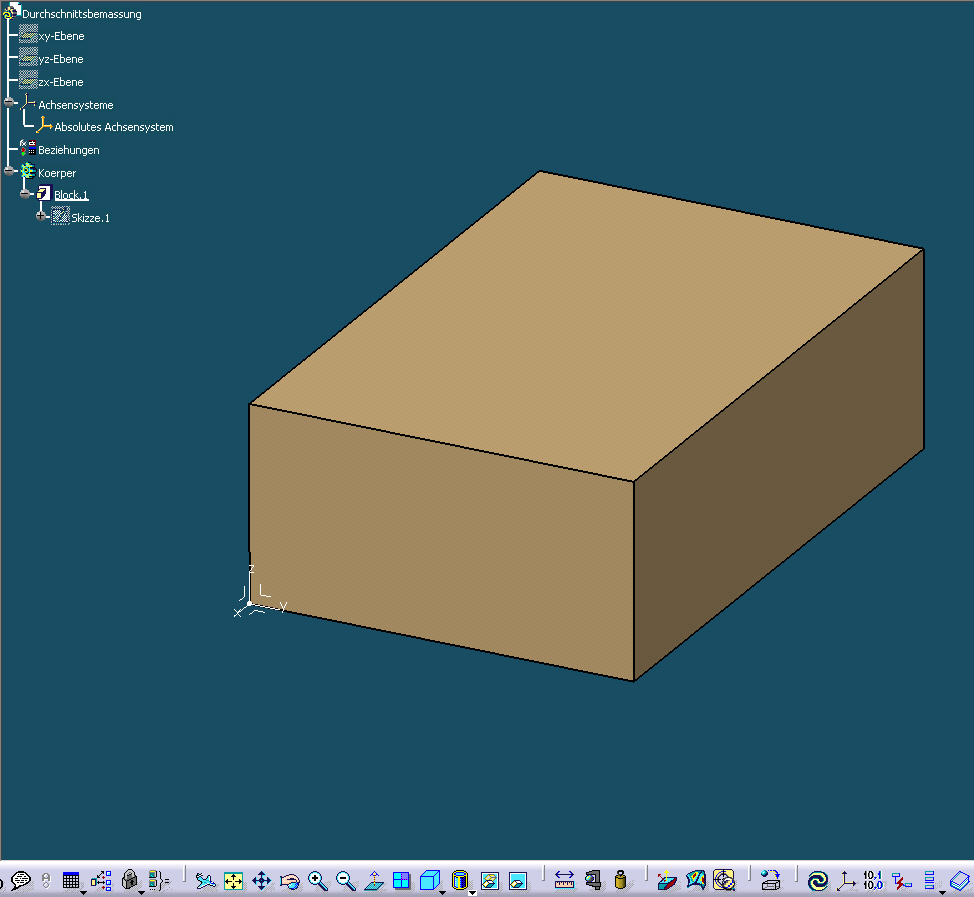

Nach bestätigen mit OK, erscheint im Baum "Beziehungen" und ist leer. (Bild 3)
Das Part ist zu updaten. (Bild 3)
Ich finde einfach nicht die Lösung, vielen dank aber für die Hilfe.

Guten Rutsch allen ins neue Jahr, Happy New Year 2007
Schröder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3724
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 30. Dez. 2006 13:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schröder 1967 10 Unities + Antwort hilfreich

hallo schröder,
ich habe das gerade mal versucht nachzuvollziehen, konnte deine meldung aber nicht erkennen.
Aber:
- das das teil "upzudaten" ist, ist normal
- bei mir kommt auch der leere Beziehungsordner
- deine Meldung bezieht sich ja auf das Volumen. möglicherweise wird bei dir im hintergrund irgendwas berechnet, was du eh nicht brauchst? Ich sehe das also weniger als Fehler- denn als Warn- oder Informationsmeldung an.
Stimmt denn das Ergebnis?
Du kannst diesen Vorgang übrigens wieder rückgängig machen durch erneutes betätigen des gleichen Schalters (danach update natürlich)

guten Rutsch, bis dann, tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schröder 1967
Mitglied
Angestellter


Sehen Sie sich das Profil von Schröder 1967 an!   Senden Sie eine Private Message an Schröder 1967  Schreiben Sie einen Gästebucheintrag für Schröder 1967

Beiträge: 73
Registriert: 20.05.2002

WIN XP Prof.
Catia V5R15+SP6
MD2+SMD
Dell Workstation

erstellt am: 30. Dez. 2006 15:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Tom

Also beim dem Wert A (100mm) ändert sich absolut nichts.
Nach dem Update des Parts ist und bleibt Wert A unverändert.
Ich weiß das dies in einem früheren Release ging, ich habe diese Funktion an der Schule auch schon einmal angewendet.
Jetzt an der Arbeit tut sich nichts.
Danke noch einmal und einen
Guten Rutsch Dir / allen ins neue Jahr, Happy New Year 2007
Schröder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schröder 1967
Mitglied
Angestellter


Sehen Sie sich das Profil von Schröder 1967 an!   Senden Sie eine Private Message an Schröder 1967  Schreiben Sie einen Gästebucheintrag für Schröder 1967

Beiträge: 73
Registriert: 20.05.2002

WIN XP Prof.
Catia V5R15+SP6
MD2+SMD
Dell Workstation

erstellt am: 02. Jan. 2007 08:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo und frohes neues Jahr Euch allen,

also wir haben jetzt gefunden warum es bei uns nicht ging.
Tools> Optionen> Allgemein> Parameter und Messungen> Toleranzbereich für Parameter die Standardtoleranz entfernen.
Dann funzt es.

Viele Grüße
Schröder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
