Autor
|
Thema: Ø statt Radius in einer Konstruktionstabelle (1235 mal gelesen)
|
resch-martin
Mitglied
Konstrukteuer
   Beiträge: 122
Registriert: 06.09.2006 CATIA V5 R19
|
erstellt am: 08. Sep. 2006 07:15  <-- editieren / zitieren -->   Unities abgeben:
Guten morgen! Weiß von euch jemand, wie ich einer Konstruktionstabelle sagen kann, daß sie mir den Durchmesser statt den Radius nehmen soll? In der Skizze habe ich den Ø bemaßt
An dem kanns also auch ned liegen. Danke! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mkna
Mitglied
Konstrukteur
Beiträge: 137
Registriert: 18.03.2005
|
erstellt am: 08. Sep. 2006 07:59 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin
Hallo Ich Erfahrung gemacht, dass sobald man in den Bereich Formel geht Catia nur noch Radius kennt. Die Durchmesserangabe im Sketcher ist wohl eher Luxus. Bitte um Korrektur wenn ich hier falsch liege Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
resch-martin
Mitglied
Konstrukteuer
Beiträge: 122
Registriert: 06.09.2006 CATIA V5 R19
|
erstellt am: 08. Sep. 2006 08:07 <-- editieren / zitieren --> Unities abgeben:
Das ist aber ned gut. Weil ich kann ja im Excel nicht die ganzen Radien angeben. Da kennt sich ja keiner mehr aus,
was da was is, wenn lauter radien drinnen sind. Denken wir nur mal eine eine Schraube.
Bei einer 8-ter schraube müßte ich im Excel
4 mm angeben... Totaler Kack Schade Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fireman
Mitglied
Dipl.-Ing. (BA) Maschinenbau
Beiträge: 736
Registriert: 22.11.2002
|
erstellt am: 08. Sep. 2006 14:15 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin
Gib in der Excel-Tabelle den Durchmesser an, bemaß in der Skizze aber den Radius. Wenn Du diesen dann mit dem Parameter verknüpfst, dann musst Du Radius*2 machen. Ist zwar ne Formel dahinter, wo viele dann zurückschrecken, aber mit 2 multiplizieren ist ja noch nicht so hochwissenschaftlich, dass man nichtmehr hinter die Konstruktionsabsicht stößt. Gruß aus dem wilden Süden, fireman ------------------
Be yourself, but better! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mkna
Mitglied
Konstrukteur
Beiträge: 137
Registriert: 18.03.2005
|
erstellt am: 08. Sep. 2006 14:20 <-- editieren / zitieren --> Unities abgeben: Nur für resch-martin
Hallo Martin Du kannst in dem Formeleditor auch einen neuen Parameter erzeugen z.B. den Durchmesser und diesen dann mit deinem Radius verbinden. Oder du erzeugt in Excel einen zusätliche Spalte wo Du den Radius bei gegebenen Durchmesser ausrechnest Bis dann Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
resch-martin
Mitglied
Konstrukteuer
Beiträge: 122
Registriert: 06.09.2006 CATIA V5 R19
|
erstellt am: 11. Sep. 2006 06:02 <-- editieren / zitieren --> Unities abgeben:
|
resch-martin
Mitglied
Konstrukteuer
Beiträge: 122
Registriert: 06.09.2006 CATIA V5 R19
|

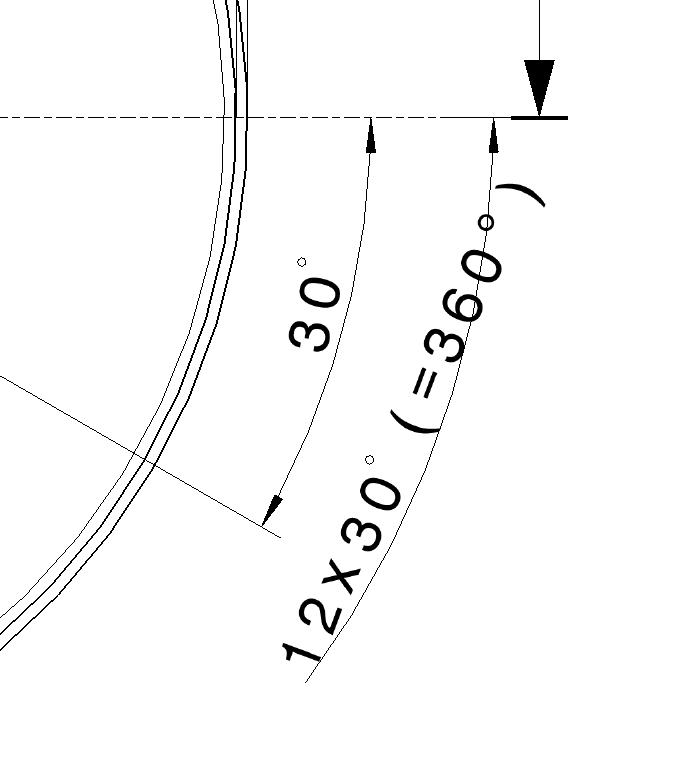

erstellt am: 11. Sep. 2006 09:59 <-- editieren / zitieren --> Unities abgeben:
|
