Thema: Bmp Bilder auf Catia Flächen (20538 mal gelesen)
|
Igurashi Mitglied Student
Beiträge: 9 Registriert: 01.05.2006
|
erstellt am: 29. Jun. 2006 16:29 <-- editieren / zitieren --> Unities abgeben:
Hallo, zusammen hab zwei sachen wo ich nicht weiterkommen und nix bei google finde. Das erste ist wie bekomme ich wenn ich eine catia Fläche hab ein Bmp Bild oder jpg oder sonstiges als bild darauf. Das zweite wie ist das wenn ich ein bauteil fertig hab und möchte den maßstab ändern wie macht man das? Danke für eure Hilfe! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
jkaestle Mitglied
Beiträge: 1091 Registriert: 08.02.2002 WIN XP 64 CATIA V5 R19SP3
|
erstellt am: 29. Jun. 2006 17:08 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
|
Michel39 Mitglied Admin
Beiträge: 42 Registriert: 05.03.2003
|
erstellt am: 29. Jun. 2006 17:11 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
|
Igurashi Mitglied Student
Beiträge: 9 Registriert: 01.05.2006
|
erstellt am: 29. Jun. 2006 19:18 <-- editieren / zitieren --> Unities abgeben:
|
Igurashi Mitglied Student
Beiträge: 9 Registriert: 01.05.2006
|
erstellt am: 29. Jun. 2006 19:48 <-- editieren / zitieren --> Unities abgeben:
|
Igurashi Mitglied Student
Beiträge: 9 Registriert: 01.05.2006
|
erstellt am: 29. Jun. 2006 22:31 <-- editieren / zitieren --> Unities abgeben:
|
KYD Mitglied Dipl. Ing. Schiffbau
Beiträge: 629 Registriert: 24.03.2004 Catia V5 r17 SP6 (englisch) Win XP Pro SP2 Dell M90, 2 GB RAM, 512MB Graphik
|
erstellt am: 30. Jun. 2006 07:49 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
Alles ist doch ausreichend beschrieben worden. - Hast Du denn ein Material hinzugefuegt? - Hast Du Deinen Ansichtsmodus umgestellt auf "Materialansicht"? Befolge die Schritte, die sehr gut in dem Link von jkaestle oder michel39 beschrieben wurden. Hast Du mit einem der Schritte ein Problem? Dann frag gezielt danach. Nebenbei: Du brauchst nicht immer wieder in Deinem eigenen Thread irgendetwas posten, damit er auf der Liste wieder nach ganz oben rutscht. Deshalb wird Dein Beitrag nicht schneller beantwortet. Vorallem nicht, wenn er ja schon beantwortet ist. Beste Gruesse, Christoph Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sisifus Mitglied
Beiträge: 10 Registriert: 14.06.2005
|
erstellt am: 03. Jul. 2006 17:36 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
Hallo, verwende "Aufkleber" um Bilder auf V5 Flächen zu projizieren! eignet sich besonders bei Symbolik sehr gut, da würde ich kein neues Material anlegen. Diese Sticker kannst du dann ganz einfach am rahmen skalieren, verschieben... Du musst aber in "Realtime Rendering o. PhotoStudio" Workbench wechseln, dort hast du neben dem Icon für "Materialvergabe" (Apply Material) ein "Blatt" Symbol. Wähle im Baum deine Fläche, und klicke auf das "Aufkleber" Symbol, gebe den Pfad deines Bildes dort an. --> OK Jetzt kannst du genau dein Bild plazieren/scallieren, wo du es haben willst. viel erfolg, sag bescheid! sisifus
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gong Mitglied
Beiträge: 17 Registriert: 04.11.2010 CATIA V5R19
|
erstellt am: 23. Nov. 2010 12:31 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
Hallo, wie kann man das Bild aktualisieren? Weder eine Rechtsklick auf den Sticker -> update noch ein komplettes aktualisieren (strg+u) funktioniert. Erst nachdem das Teil geschlossen und wieder geöffnet wurde, hat Catia das Bild aktualisiert. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
robat1 Mitglied Konstruktionsnomade
Beiträge: 19 Registriert: 21.08.2013 Win7 64bit V5 R20 64bit
|
erstellt am: 21. Aug. 2013 18:20 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
Hallo Zusammen, Bereite mich nach längerer CatiaPause wieder vor und hätte auch Interesse an der Lösung der Fragen. Zitat: Original erstellt von Michel39: 1. Fläche erzeugen. 2. Material zuordnen.(Irgend eins) 3. Im Baum das Material editiern.(Eigenschaften-Wiedergabe-Typ - Bild) 4. Wiedergabemodus : Schattierung mit Material.
Eine Auswahl "BILD" ist im angegebenen Pfad unter V5 R20 nicht vorhanden. Wie kann ich das also in meiner Version erreichen? Robert Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 21. Aug. 2013 18:26 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
Servus Willkommen im Forum. Bitte Systeminfo ausfüllen. Schau mal m Reiter "Wiedergabe", im "Unter"-Reiter "Textur", dann Typ -> Bild Gruß Bernd
------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
robat1 Mitglied Konstruktionsnomade
Beiträge: 19 Registriert: 21.08.2013 Win7 64bit V5 R20 64bit
|
erstellt am: 22. Aug. 2013 00:43 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi

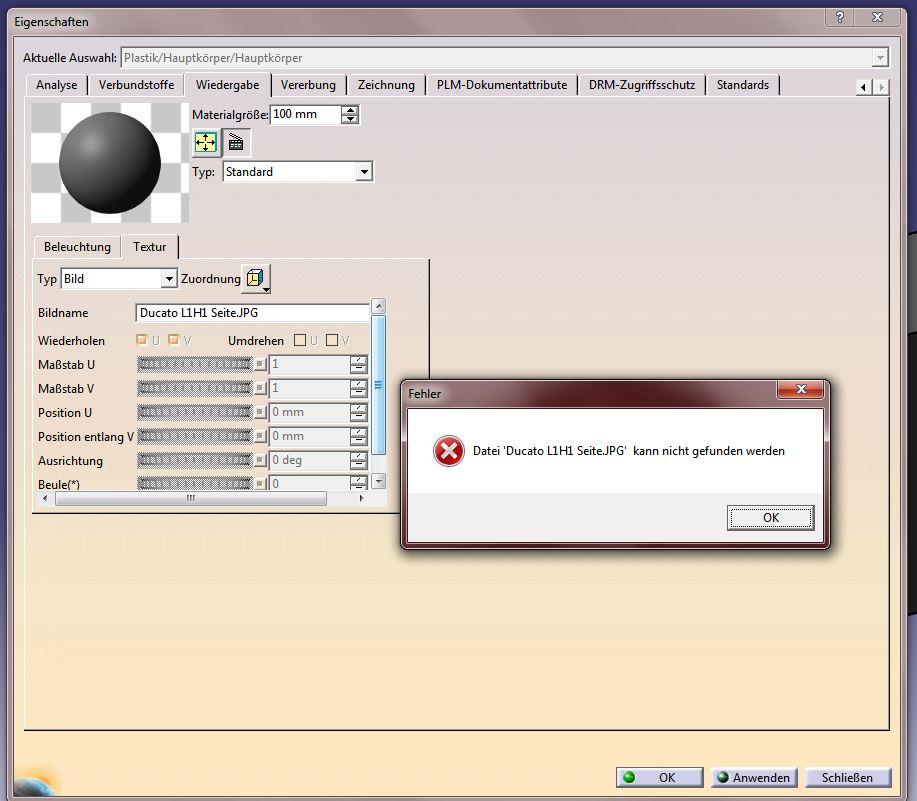

Hallo Bernd, danke fürs Willkommen. Vielen Dank! Ja ich hab die Auswahl "Bild" gefunden. Mein Problem war dass der (obere) Typ nicht auf Standard stand, dann gibt es den (unteren) Typ garnicht zur Auswahl. Daher konnte ich den "Textur-Hinweis" aus dem anderen Link ganz oben im Thema nichts finden. Nun hab ich noch das Problem dass Catia mein Bild nicht findet. Wo und eventuell wie muss ich das ablegen dass es von Catia gefunden wird? Robert Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 22. Aug. 2013 06:16 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
|
robat1 Mitglied Konstruktionsnomade
Beiträge: 19 Registriert: 21.08.2013 Win7 64bit V5 R20 64bit
|
erstellt am: 22. Aug. 2013 08:56 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
Servus Bernd, die hab ich längst ausgefüllt. Keine Ahnung warum die nicht angezeigt wird. Win7 x64 bit Wo muss denn das Bild stehen dass Catia es findet. Kann doch nicht sein dass es auf dem ganzen Computer gesucht wird. Robert Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
robat1 Mitglied Konstruktionsnomade
Beiträge: 19 Registriert: 21.08.2013 Win7 64bit V5 R20 64bit
|
erstellt am: 22. Aug. 2013 10:12 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
Hallo Bernd, Hab das .bmp-Bild nochmal auf dem Desktop in die Scrinshots gepackt und den Pfad immer wieder in das Feld vom Bildnamen kopiert. Irgendwann hat er es dann plötzlich doch übernommen. Der Speicherort gefällt mir aber nicht doch im Catia-Ordner unter C: Programme wollte er es nicht finden. Egal Nun musse ich erstmal finden wie ich pro Körperseite ein anderes Bild auf die jeweiligen Flächen projezieren kann, aber das Bild landet nun immer auf der Oberseite und sollte seitlich sitzen. Auch, wie ich das Bild so skaliere dass es die Fläche in einem Stück genau abdeckt hab ich noch nicht gefunden.
Robert [Diese Nachricht wurde von robat1 am 22. Aug. 2013 editiert.] [Diese Nachricht wurde von robat1 am 22. Aug. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening Ehrenmitglied V.I.P. h.c. Arbeiter ツ
Beiträge: 2897 Registriert: 06.07.2001 NX12
|
erstellt am: 22. Aug. 2013 10:37 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
|
robat1 Mitglied Konstruktionsnomade
Beiträge: 19 Registriert: 21.08.2013 Win7 64bit V5 R20 64bit
|
erstellt am: 22. Aug. 2013 11:08 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
Hallo Thomas, ja das hatte ich natürlich Anfangs schon gelesen. Wenn ich nur wüsste wie. Ich habe keinen Plan wie und wo man Aufkleber erzeugt und ablegt. Ich habs übrigens zwischenzeitlich mit Materialzuordnung auf Flechen (nicht Solids) versucht. Aber auch da liegt das Bild immer 90° gekippt zur Fläche, egal welche ich verwenden will. Robert [Diese Nachricht wurde von robat1 am 22. Aug. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening Ehrenmitglied V.I.P. h.c. Arbeiter ツ
Beiträge: 2897 Registriert: 06.07.2001 NX12
|
erstellt am: 22. Aug. 2013 11:22 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
|
robat1 Mitglied Konstruktionsnomade
Beiträge: 19 Registriert: 21.08.2013 Win7 64bit V5 R20 64bit
|
erstellt am: 22. Aug. 2013 12:11 <-- editieren / zitieren --> Unities abgeben: Nur für Igurashi
|
