Autor Thema:  Abwicklung eines Blechzylinders (887 mal gelesen)
Kathan Robert
Mitglied


Sehen Sie sich das Profil von Kathan Robert an!   Senden Sie eine Private Message an Kathan Robert  Schreiben Sie einen Gästebucheintrag für Kathan Robert

Beiträge: 6
Registriert: 01.12.2004

 erstellt am: 14. Jun. 2006 10:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo!

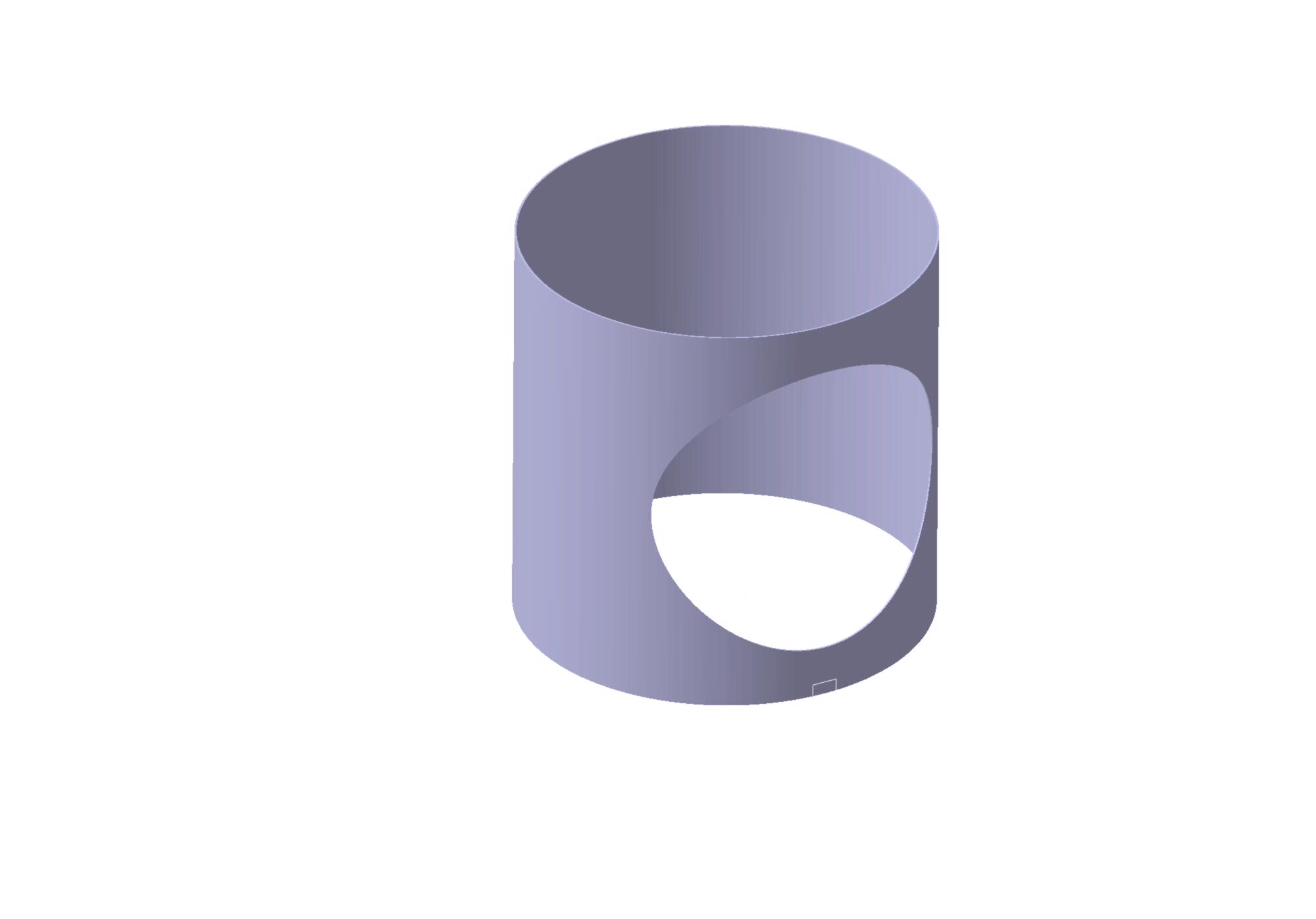

Ich soll einen einfachen Blechzylinder abwickeln, der eine große Bohrung auf der Mantelfläche aufweisst (siehe Bild - wurde im PartDesign erstellt).

Da ich nun nicht gerade der Abwicklungs-Held bin bitte ich um Hilfe.
Wie gehe ich die Sache an?

Folgendes habe ich bereits probiert:
Wenn ich "Sheet Metall Design" benutze, habe ich das Problem, daß Catia keine gekrümmten Wände erstellen will. Vom "Part Design" ausgehend über die Wanderkennung im "Sheet Metall Design" brachte auch nicht das gewünschte Ergebnis. Die Abwicklungsfunktion innerhalb der Konstruktions- als auch in der Drawingumgebung stellten lediglich das nichtabgewickelte Teil dar.

Besten Dank!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jkaestle
Mitglied



Sehen Sie sich das Profil von jkaestle an!   Senden Sie eine Private Message an jkaestle  Schreiben Sie einen Gästebucheintrag für jkaestle

Beiträge: 1091
Registriert: 08.02.2002

WIN XP 64
CATIA V5 R19SP3

erstellt am: 14. Jun. 2006 11:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kathan Robert 10 Unities + Antwort hilfreich
Wie wäre es mit "Rolled Wall" in der Sheetmetall Design Workbench? Da geht's zumindest bei mir problemlos.

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

catz
Mitglied



Sehen Sie sich das Profil von catz an!   Senden Sie eine Private Message an catz  Schreiben Sie einen Gästebucheintrag für catz

Beiträge: 733
Registriert: 26.02.2003

V425
V5R18SP2 (SP5 im Test)
VPM1.6
AIX5.3

erstellt am: 14. Jun. 2006 14:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kathan Robert 10 Unities + Antwort hilfreich
Mit Generative Sheetmetal Design ab R15 geht es ganz easy.

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
