Thema: Ölvolumen in einem Getriebe bestimmen (2028 mal gelesen)
|
Daedalus321
Mitglied
Student Maschbau
   Beiträge: 38
Registriert: 20.04.2005
|
erstellt am: 17. Mai. 2006 21:54  <-- editieren / zitieren -->   Unities abgeben:
Hallo, wir müssen dieses Semester einen Antriebsstrang mit Getriebe konstruieren. Für das Datenblatt hätte ich gerne eine Angabe, wie viel Öl in das Getriebe rein muss. Das von Hand zu Berechnen ist mühevoll.
Gibt es bei CATIA eine einfache Möglichkeit das zu bestimmen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MaxZ
Mitglied
Computer Aided Designer
Beiträge: 125
Registriert: 24.05.2005 V5 R14 SP6 HF17
|
erstellt am: 18. Mai. 2006 07:47 <-- editieren / zitieren --> Unities abgeben: Nur für Daedalus321
Hallo! Ein relativ einfacher Weg ist:
- Vom kompletten Getriebe eine Kopie as Result with Link erstellen
- Einen Großen Quader um das Getriebe rum erstellen (kann
ruhig sehr groß sein, das das Getrieb in jedem Fall drin liegt)
- Dann Union-Trim (bei Faces to Remove eine der Quader-Außenflächen
wählen)
- Dann Remove einer weiteren Link-Result-Kopie des Getriebes

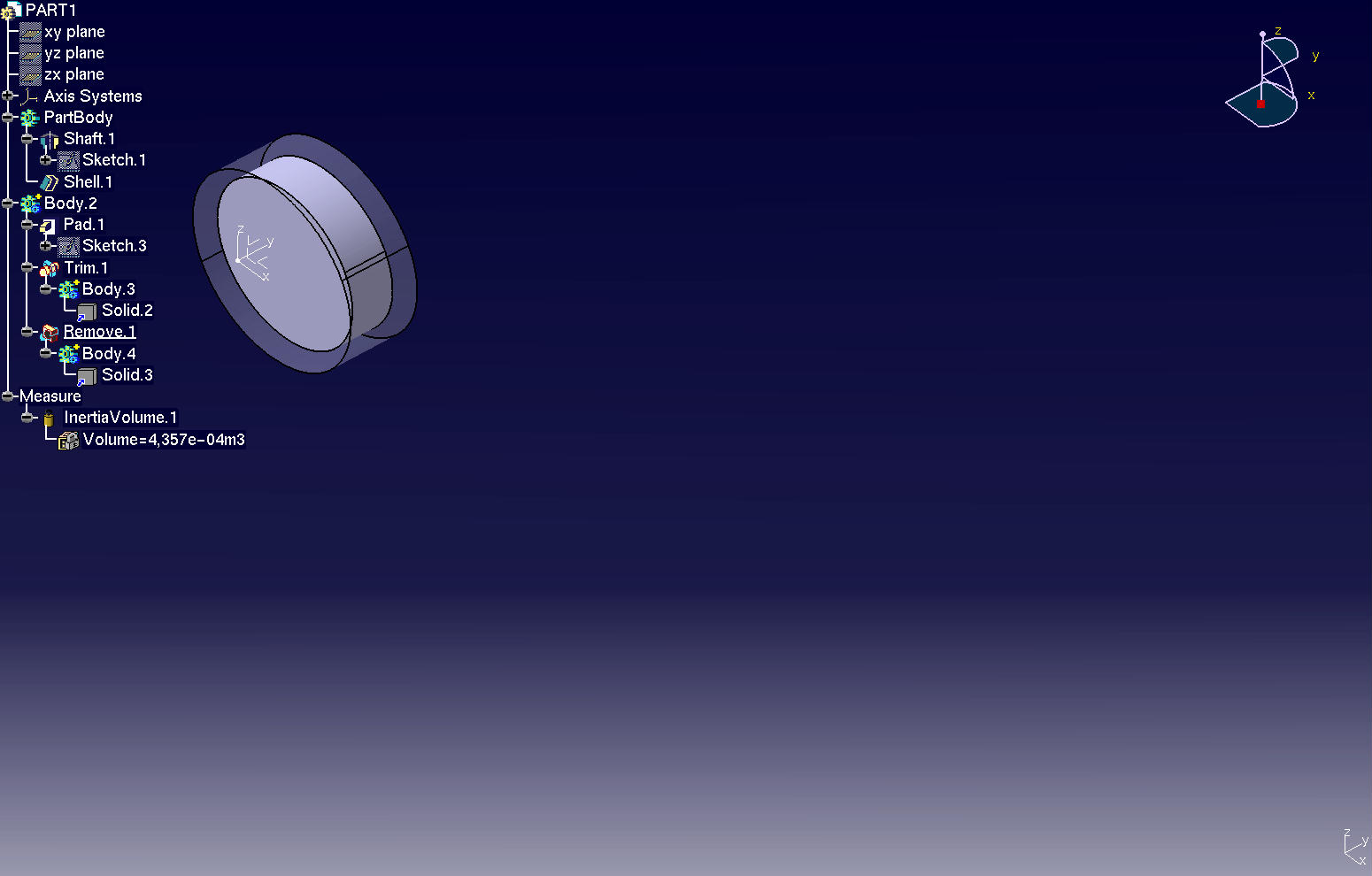

- Mit Measure Inertia das Volumen des Resultierenden Körpers bestimmen Zur Veranschaulichung ein Bild.
<edit> Der PartBody (transparent) als Getriebe, Body.2 das Volumen</edit> Viel Spass damit,
Ciao
Max ------------------
--- Der frühe Vogel fällt nicht weit vom Stamm. --- [Diese Nachricht wurde von MaxZ am 18. Mai. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Daedalus321
Mitglied
Student Maschbau
Beiträge: 38
Registriert: 20.04.2005
|
erstellt am: 18. Mai. 2006 15:05 <-- editieren / zitieren --> Unities abgeben:
|
MaxZ
Mitglied
Computer Aided Designer
Beiträge: 125
Registriert: 24.05.2005 V5 R14 SP6 HF17
|
erstellt am: 18. Mai. 2006 15:28 <-- editieren / zitieren --> Unities abgeben: Nur für Daedalus321
Noch eine Ebene erzeugen, die dem Ölstandpegel entspricht, und den resultierenden Körper an der Ebene splitten, unteres Segment behalten. Fertig ist das Ölvolumen! ------------------
