Hi,

ich arbeite schon Jahre mit Catia V4. Jetzt kommt das erst Projekt in V5 auf mich zu. Habe bisher einen firmeninternen Basiskurs genossen, aber noch nicht mit V5 produktiv gearbeitet.

Ich habe nun eine Frage. Was ist in V5 der einfachste/beste Weg, einen Schnitt zu vermessen, z.B die Wandstärke eines Bauteils an einer bestimmten Stelle oder irgendwelche Abstände.

In V4 habe ich da immer einen Space-Schnitt mit curve1-intersect gemacht und dann mit Analysis Kurven bzw. Linien gegeneinadner gemessen.

Wie mache ich das sinnghemäß in V5 ?

Möglichkeiten, die mir einfallen:

1. eine Skizze erzeugen mithilfe eine Plane und dem 3D-Körper, dann in der Skizze messen - geht das?

2. einen Schnitt als Zeichnungselement erzeugen und diesen dann vermessen

Grundsätzliche Frage: Kann man überhaupt Kurven, wie auch immer erzeugt, vermessen oder ist die Meßfunktion nur gedacht, Abstände zwischen 3D-Körpern zu vermessen, bzw Volumina usw?

Sorry für die vielleicht blöden Fragen, aber ich bin absoluter Anfänger in V5 und werde wie gesagt demnächst damit zu tun haben und muss außer dem Konstruieren auch solche Sachen machen.

Wer gibt mir einen Tip, wie so etwas am einfachsten geht.

ich kann mich an den Basiskurs erinnern, da gab es so ein Funktion, mit der man dynamisch durch ein Teil durchschneiden konnte und in einem extra Fenster wurde die momentane Schnittkontur angezeigt. Man konnte da auch messen, anber es wurden nur ca.-Werte ausgegeben, ist also nix genaues und damit nicht geeignet, oder etwa doch?

Grüße
BX-8017

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

die grundlegende Funktion ist das "Sectioning", eine Funktion, die im Assembly Design und im DMUSpaceAnalysis zur Verfügung steht. D.h., dass Du ein Product brauchst, um einen 3D Volumenschnitt zu bekommen.

Im Schnitt kannst Du messen (am besten mit der Option "Volume Cut").

Achtung: Die Messergebnisse auf Basis der Schnittkurven gehen nur angenähert und sind leider reichlich ungenau (Beispiel von dieser Woche: 42,38mm im Vergleich zu 42,5mm).

Genauere Ergebnisse - sofern gefragt - sind mit den bereits von Dir genannten Möglichkeiten zu erreichen.

------------------
Grüße,Christian Willmann
---
Inoffizielle Pro/E-Hilfeseite
http://PROE.CAD.de
---
DENC AG
http://www.denc.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

das war ja schomal ein guter Tip. Bin mal gespannt, wie ich damit zurecht komme, wenn's denn dann mal soweit ist.

Das Meßergebnis sollte schon auf 0.1mm genau sein.

Hat noch jmd etwas zu diesem Thema zu sagen?

Grüße
BX-8017

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Eine weitere möglichkeit wäre die Baugruppe im CATIA - Drafting
abzuleiten und dort mit der Schnittfunktion eine Schnittansicht
erzeugen, die lässt sich auch schön vermaßen.

Gruß,
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Wenn man sehr V4 nah bleiben möchte würde ich an der gewünschten Stelle eine Plane erzeugen und dann im Sketcher einfach die 3D Geometrie mit der Basisfläche schneiden.. Die Entstandenen Schnitte lassen sich dann messen.

Könnte auch mit "Work on Support" gehen

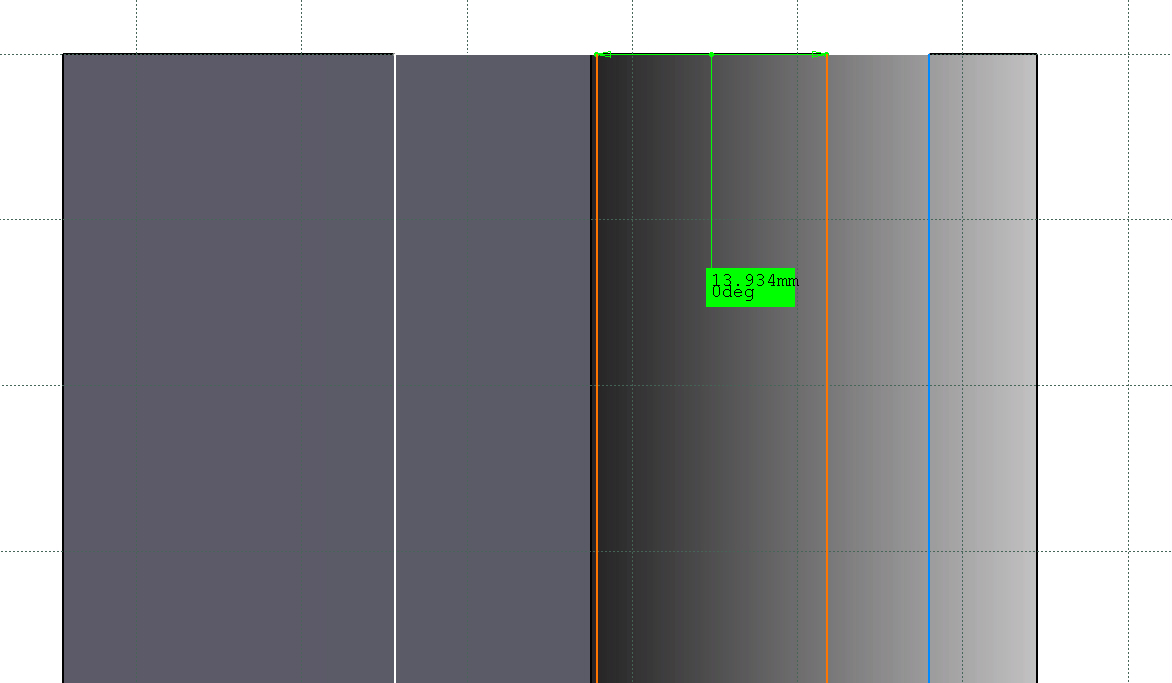

Hoffe das Bild hilft was

------------------
What about RTFM ??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jo,

das war auch meine Idee.

Danke mal für die super Ratschläge. Werde evtl nächste Woche schon testen können, mit welcher Methode ich zurecht komme.

Grüße
BX-8017
