Habe mir folgendes Problem für den Product Engineering Optimizer (POE) ausgedacht:
Ein Flansch mit einem Kreismuster von Bohrungen. Im FEM wird dann daran gezogen und der Spalt darf nur so und so weit aufgehen, damit die Verbindung nocht undicht wird. Der POE soll nun unter anderem mit der Anzahl Bohrungen im Kreismuster spielen, um di Verformung unter den geforderten Wert zu bringen.

Nun das Problem:
Die Anzahl der Objekte in den Mustern lässt sich nicht als freier Parameter wählen!!!!

Weiss jemand einen Umweg wie man so eine Optimierung doch noch durchführen könnte?

Gruss
Lorenz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... ab R14 - das ist neu - kann man zwischen den einzelnen Punkten jeweils unterschiedliche Winkel eingeben. Vielleicht kannst Du so mehrere übereinanderliegende Punkte erzeugen und Bedarf - wenn Du mehrere Punkte benötigst - diese zueinander verdrehen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe es schon mit UserPattrern mit einem Überschuss an Punkten im Sketch probiert. Über Formeln wird der Winkel aus einem Parameter `Anzahl_Bohrungen` berechnet. Wenn Reduzieren Bohrungsanzahl der erste Winkel über 360° steigt, gibt es allerdings eine Fehlermeldung durch CATIA: Angle parameter value is out of bounds. Das ist natürlich unschön. Ob es den POE auch stört werde ich demnächst testen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die ganze Mühe umsonst!!! Im POE kann ich den Parameter `Anzahl_Bohrungen` dann auch nicht auswählen. Ich glaub ich geb auf und warte bis R20 oder so.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Parameters.jpg Formula.jpg Optimization.jpg

Es geht doch! Der entscheidende Hinweis findet sich in der Online-Hilfe:
"Continuity in parameter value is required. Multiple discrete value parameters cannot be used as free parameters."
Ist ein Integer discrete? Offenbar schon, denn der Parameter 'PartBody\CircPattern.1\AngularNumber' (Anzahl Bohrungen im Kreismuster)  wird nicht als auswählbarer Parameter angezeigt.

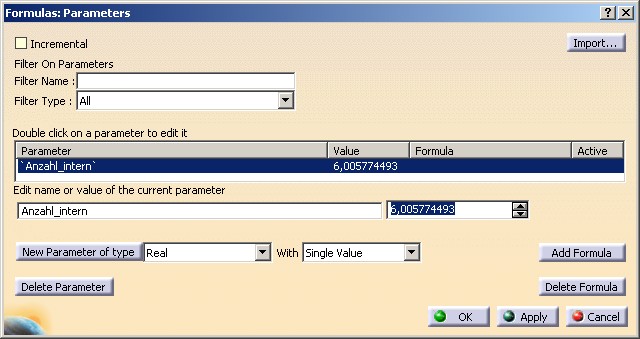

Nun der Trick: Erstelle einen Parameter von Typ Real (Anzahl_intern) [Parameters.jpg].

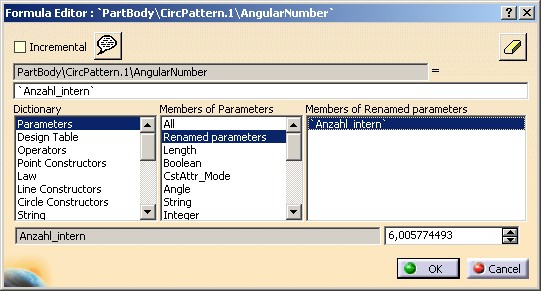

Beim Kreismuster Anzahl mit Formel dazu gleichsetzen [Formula.jpg].

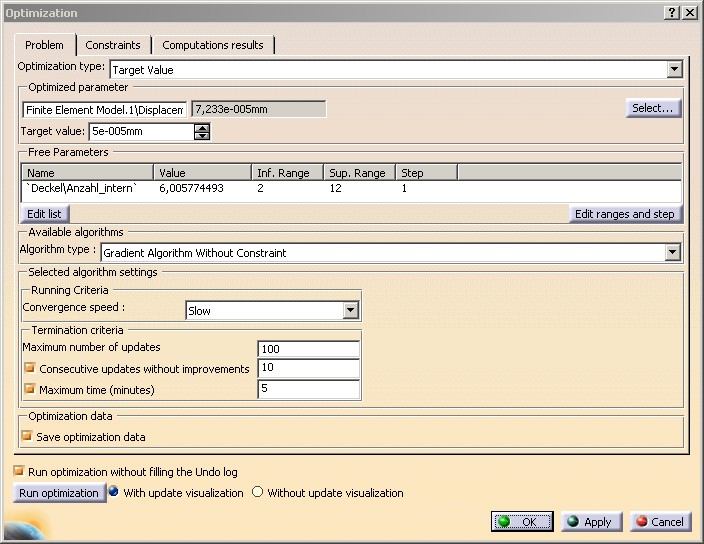

Optimieren [Optimization.jpg].

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Noch eine Anmerkung: Der Optimizer wählt Fliesskomma-Werte (Real), das Muster interpretiert nur den Wert vor dem Komma, rundet also immer ab.

Gruss
Lorenz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Gib im Formeleditor für die Zuweisung des variablen Parameters ein:

...\AngularNumber = round('Anzahl_intern')

Dann müsste der den mathematisch korrekt gerundeten Wert eingeben.

Gruss
Matthias
