  CATIA V5 Allgemein
  Sicherungsblech biegen

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für CATIA & Co.

KISTERS 3DViewStation - Der Schlüssel zur Einsparung von CAD-Lizenzen, eine Pressemitteilung
Autor Thema:  Sicherungsblech biegen (1349 mal gelesen)
Tequillaman
Mitglied



Sehen Sie sich das Profil von Tequillaman an!   Senden Sie eine Private Message an Tequillaman  Schreiben Sie einen Gästebucheintrag für Tequillaman

Beiträge: 67
Registriert: 07.12.2003

erstellt am: 18. Mai. 2005 22:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

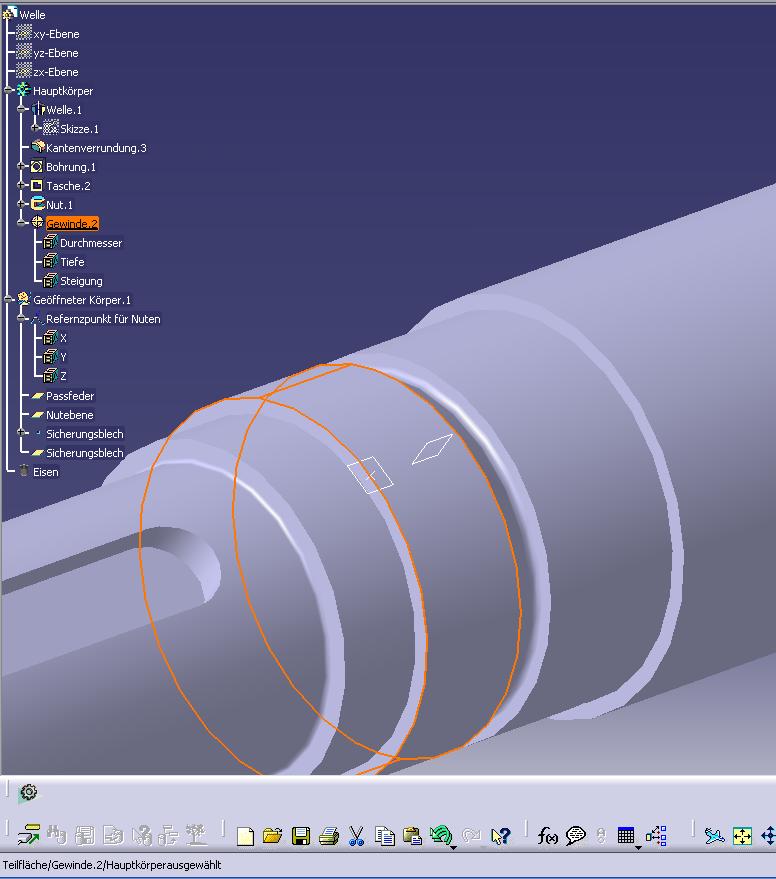

ich hätte eine Frage wegen einem Sicherungsblech siehe Skizze.
Und zwar, ich habe das Blech bereits plan in Catia modelliert jetzt möchte ich die Sicherungszapfen nach hinten biegen.
Meine Idee wäre gewesen Metal Sheet --> an Linie biegen. Doch wenn ich den Kreis als Biegelinie angebe --> Fehlermeldung keine Linie.

Was mache ich falsch wie kann ich dieses Blech möglichst einfach erstellen.

Danke

Bitte um Nachsicht da ich ein Catia Newbie bin.

Vielen Dank für eure Bemühungen.

MFG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ideas
Mitglied
CAD Systemingenieur, V5-Administrator


Sehen Sie sich das Profil von ideas an!   Senden Sie eine Private Message an ideas  Schreiben Sie einen Gästebucheintrag für ideas

Beiträge: 259
Registriert: 26.06.2003

V5R18
XP

erstellt am: 19. Mai. 2005 07:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tequillaman 10 Unities + Antwort hilfreich

...im Generative Sheet Metal Design können Zylindrische und konische Biegung erzeugt werden. Deine Biegeline ist ein Kreis, der weder eine zylindrische- noch konische Biegung liefert.
Wenn Du das unbedingt im Sheet Metal Design machen möchtest, fallen mir da nur "User Defined Stampings" ein. Müsste man aber nochmal genau ausprobieren.

Gruß
Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tequillaman
Mitglied



Sehen Sie sich das Profil von Tequillaman an!   Senden Sie eine Private Message an Tequillaman  Schreiben Sie einen Gästebucheintrag für Tequillaman

Beiträge: 67
Registriert: 07.12.2003

erstellt am: 19. Mai. 2005 14:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für die schnelle Antwort aber wie kann ich User Defined Stampings erzeugen?

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ideas
Mitglied
CAD Systemingenieur, V5-Administrator


Sehen Sie sich das Profil von ideas an!   Senden Sie eine Private Message an ideas  Schreiben Sie einen Gästebucheintrag für ideas

Beiträge: 259
Registriert: 26.06.2003

V5R18
XP

erstellt am: 19. Mai. 2005 15:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tequillaman 10 Unities + Antwort hilfreich




... ich glaube in Deinem Fall reicht es wenn Du einen Stempel erzeugst (Ein PartBody im Part Design) - eine Matrize brauchst Du nicht unbedingt.

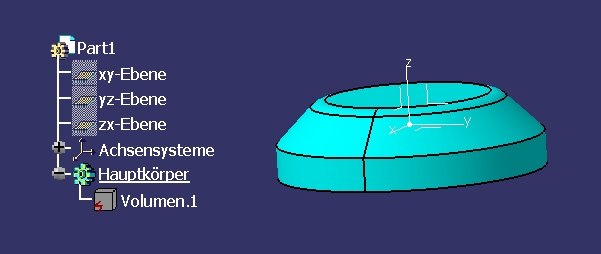

Dieser befindet sich im Ursprung (Nullpunkt) des CATParts - nicht am Blechbiegeteil! Um die Eintauftiefe ins Blech wird dieser Körper entlang der Z-Achse verschoben - siehe Bild.

Dann ins Generative Sheet Metal Design gehen - User defined Stampings. Einen Punkt auf dem Blech selektieren und den Körper des zuvor erzeugen Stempels (siehe Bild).

Ein Tip: Ich hänge den im Bild dargestellten Körper immer an Offset Ebenen oder Gedrehten Ebenen auf - nicht direkt auf das Achsensystem beziehen. So kann man den Stempel nachher noch verschieben oder drehen.

Ist nicht ganz einfach mit den Stampings, aber nur so kann man in dieser Workbench Bleche tiefziehen.

Gruß
Dirk
