Thema: Kugelnmuster auf gekrümmter Fläche (256 mal gelesen)

Alex1
Mitglied

Senden Sie eine Private Message an Alex1

Schreiben Sie einen Gästebucheintrag für Alex1

Beiträge: 1
Registriert: 13.04.2005

erstellt am: 13. Apr. 2005 17:50

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo,

ich habe folgendes Problem:

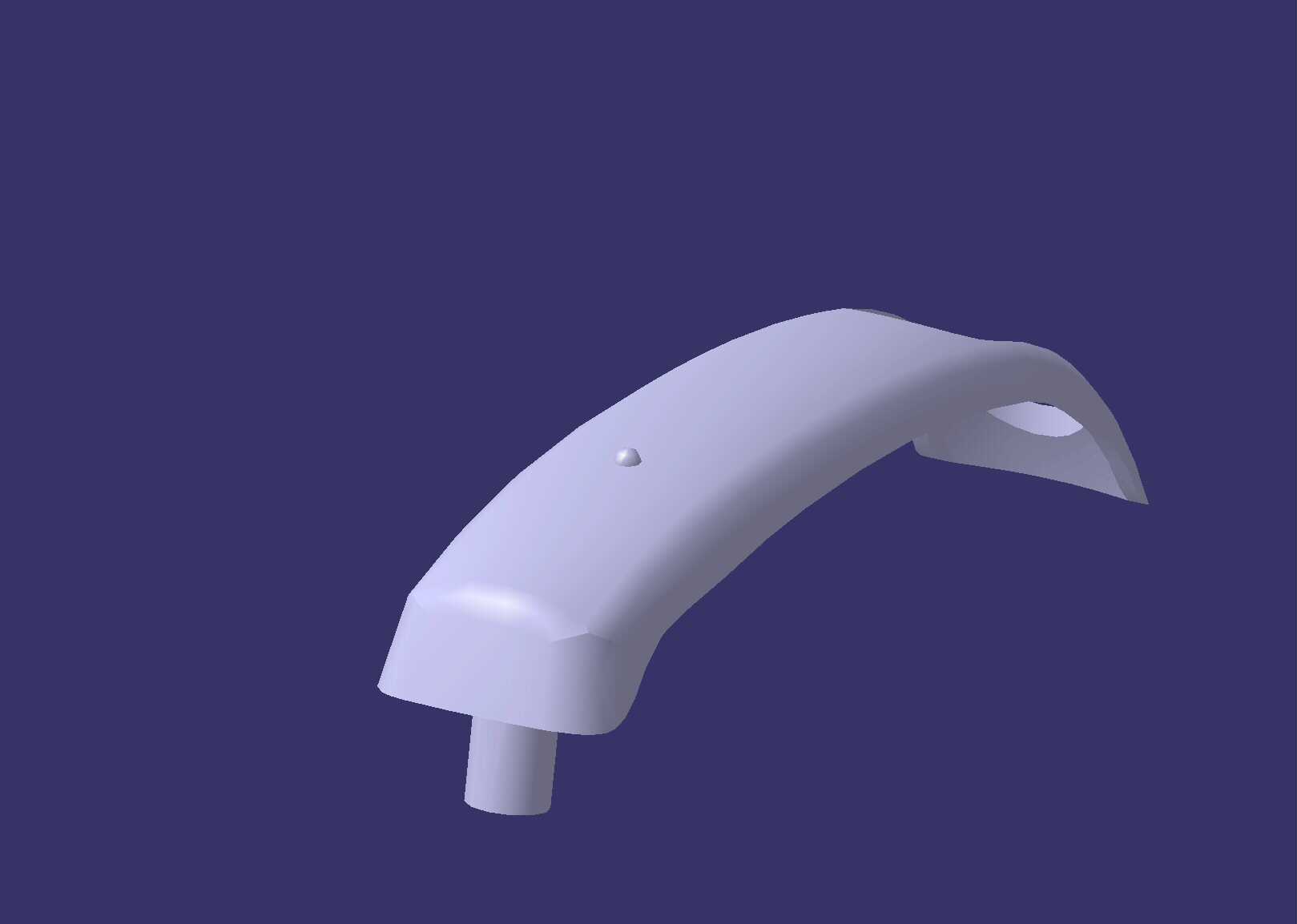

Ich möchte auf einem Griff Kugelmuster konstruieren. (siehe Anhang)

Das Muster sieht wie folgt aus:

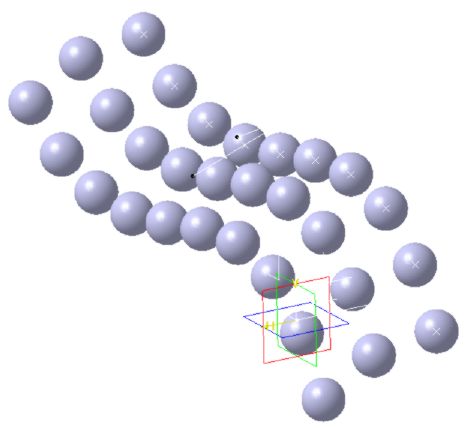

2x links und 2x rechts symetrisch an der Mitte ausgerichtet und dann vorlaufend bis zum Loch.

Das Problem ist, das ich das Rechteckmuster nicht anwenden kann, da ich als Referenzelement keine Fläche - die die gewünschte Form hat - wählen kann.

Hat jemand von euch eine Idee ?

Gruß
Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KYD
Mitglied
Dipl. Ing. Schiffbau

Schreiben Sie einen Gästebucheintrag für KYD

Beiträge: 629
Registriert: 24.03.2004

Catia V5 r17 SP6 (englisch)
Win XP Pro SP2
Dell M90, 2 GB RAM, 512MB Graphik

erstellt am: 13. Apr. 2005 18:54

<-- editieren / zitieren -->

Unities abgeben:

Nur für Alex1

Hab diesen Beitrag editiert, weil ich Muell geschrieben habe

[Diese Nachricht wurde von KYD am 13. Apr. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hammax
Mitglied
Dipl.Ing.TU Masch.Bau

Senden Sie eine Private Message an hammax

Schreiben Sie einen Gästebucheintrag für hammax

Beiträge: 180
Registriert: 17.01.2002

privat: AutoCAD Inventor
AIS5.3/ IV5/ LT2002
dienstl.: CATIA V5R12SP5

erstellt am: 14. Apr. 2005 06:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für Alex1


...mit Benutzermuster und Trick müsste es gehen.
Im GSD Schnittlinien mit äquidistanten Punkten belegen.
Benutzermuster geht dann im Partdesign.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

zizorro
Mitglied
Dipl.-Ing. (FH)

Senden Sie eine Private Message an zizorro

Schreiben Sie einen Gästebucheintrag für zizorro

Beiträge: 468
Registriert: 21.02.2002

erstellt am: 14. Apr. 2005 08:17

<-- editieren / zitieren -->

Unities abgeben:

Nur für Alex1

Hallo hammax,

guter Beitrag, jetzt hätte ich aber noch eine Steigerung:

bei Kugeln ist das kein Problem, aber wie sieht das z.B. mit Noppen aus, die immer senkrecht zur Fläche stehen müssen. Dann geht das mit Pattern auch nicht, oder!? Andere Idee? PowerCopy funktioniert, allerdings bei 500 Noppen wirds langwierig...

Gruß, zizo
