Thema: Rohr erzeugen (1731 mal gelesen)
|
Jessy Mitglied R&D

 Beiträge: 57 Registriert: 03.03.2004
|
erstellt am: 11. Apr. 2005 12:29 <-- editieren / zitieren --> Unities abgeben:
Hi! Ich möchte ein Rohr erzeugen, das ich auf einer Rolle entlang ziehen kann. Mit einer Gerade bekomme ich das auch ohne Probleme hin (Kreis zeichnen, Gerade zeichnen, Rippe erzeugen). Wenn ich jetzt aber ein gebogenes Rohr erzeuge (gleiche Vorgehensweise wie eben, nur statt der Gerade eine Kombination aus Teilkreisen und Gerade) erkennt er den Körper nicht mehr als EINEN Körper. Die Teilstücke, die gebogen sind, kann man gar nicht anwählen. Habt Ihr einen Rat für mich? Habe schon überlegt, ob man das Rohr über Flächen erzeugen kann / sollte / muss, aber von Flächenmodellierung hab ich so gar keine Ahnung... ? Viele Grüße, Jessy ------------------ "Ganze Kompanie... KEHRT!" ..."Ja, gerne... Aber wo sind die Besen?!"  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Catrin Ehrenmitglied Ingenieurin Maschinenbau/Informatik

 Beiträge: 1928 Registriert: 12.12.2000 HP EliteBook 8560w Windows 7 / V5R19SP3 / NX 8.5
|
erstellt am: 11. Apr. 2005 12:49 <-- editieren / zitieren --> Unities abgeben:          Nur für Jessy
Hallo Jessy, wie hast Dzu die Kurve, an der Du ziehen wikllst, aufgebaut ? 1. im 3D - es muss eine Kurve sein, das heisst, alle Elemente der Kurve m,uessen zuisammengehoeren und zumindestens Punktstetig aneinander anschliessen. 2. Wenn die Kurve im Sketcher erzeugt wurde, bitte aufpassen, dass keine Punkte oder so was im Geometrioemodus drin sind. Skizzieranalyse machen - es darf nur ein Profil in der Geometrie sein, sonst kann mit der Funktion nicht das gewusnchte Ergebnis erzielt werden. Viel Erfolg und beste Gruesse Catrin ------------------ CATIS GmbH 38444 Wolfsburg catrin.eger@catis.de www.catis.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HR_3peng Mitglied Werkzeugmachermeister

 Beiträge: 55 Registriert: 28.01.2005
|
erstellt am: 11. Apr. 2005 12:51 <-- editieren / zitieren --> Unities abgeben:          Nur für Jessy

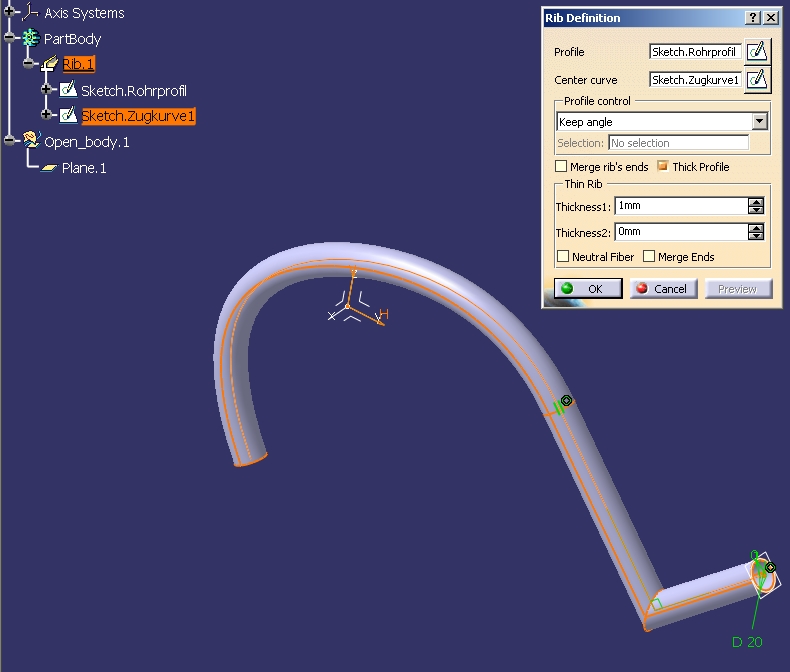

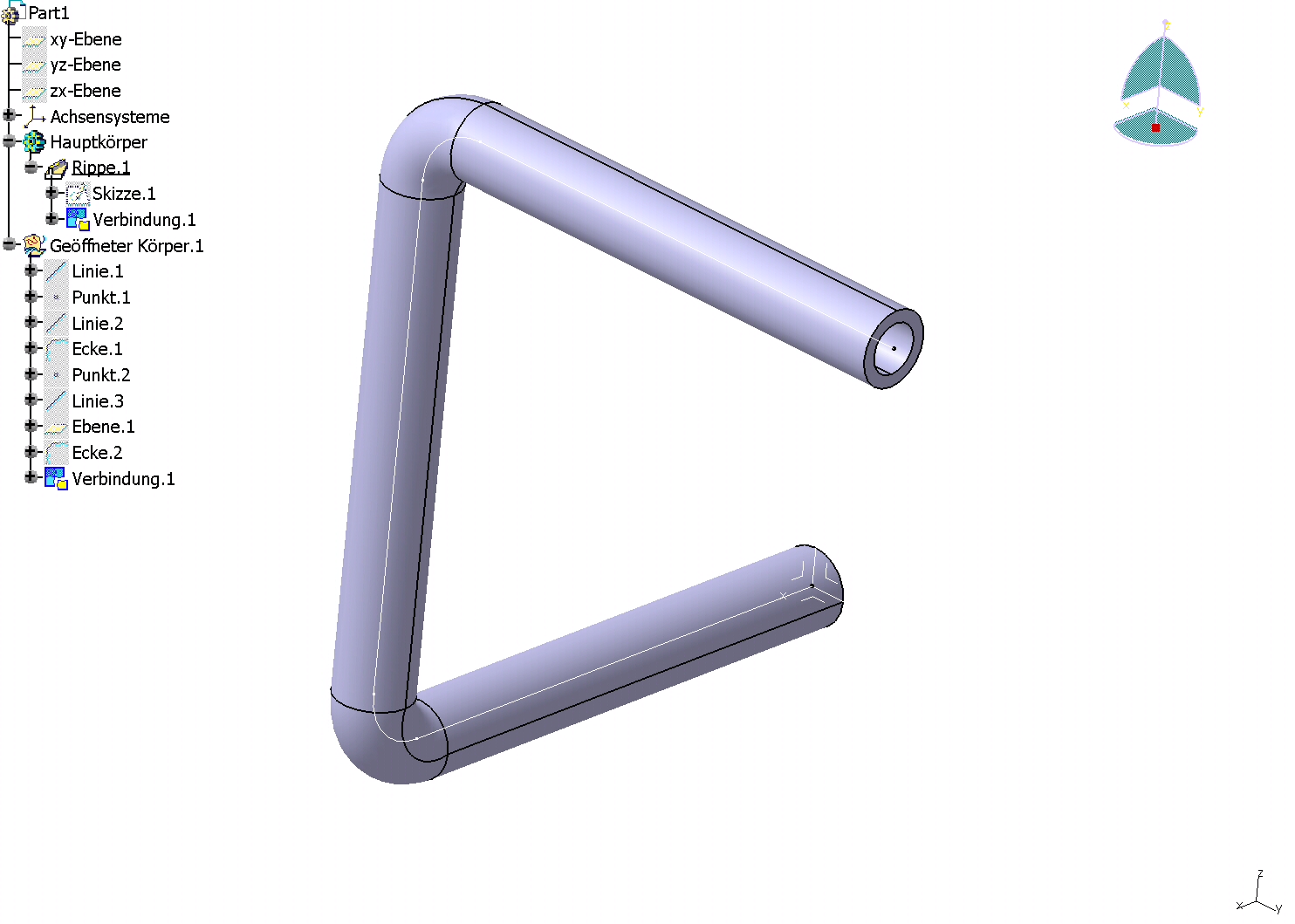

Hallo Jessy, erzeuge deine Führungskuven über dein Flächenmodul und mache einen join (zusammenfügen)daraus, dannach kannst du deine Rohrzkizze benutzen. Solange die Kurven den kleinstmöglichen Radius nicht unterschreiten, sollte deine Rippe entstehen; s. Beispiel. viel spass dabei HR_3peng ------------------  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Catrin Ehrenmitglied Ingenieurin Maschinenbau/Informatik

 Beiträge: 1928 Registriert: 12.12.2000 HP EliteBook 8560w Windows 7 / V5R19SP3 / NX 8.5
|
erstellt am: 11. Apr. 2005 12:54 <-- editieren / zitieren --> Unities abgeben:          Nur für Jessy
|
Jessy Mitglied R&D

 Beiträge: 57 Registriert: 03.03.2004
|
erstellt am: 12. Apr. 2005 09:57 <-- editieren / zitieren --> Unities abgeben:
Huhu! Vielen Dank für Eure Bemühungen. Ich glaube, ich habe mich aber wohl ein wenig ungeschickt ausgedrückt. Das Rohr selber habe ich erzeugt bekommen. Es ist im Baum auch als EIN EINZIGER Körper zu erkennen. Wenn ich jetzt aber im Assembly Verknüpfungen zwischen Rohr und Rolle (sollen sich berühren) setze, dann erkennt er nur das gerade Rohrstück, nicht die gebogenen Teilstücke... Gruß, Jessy ------------------ "Ganze Kompanie... KEHRT!" ..."Ja, gerne... Aber wo sind die Besen?!"  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Catrin Ehrenmitglied Ingenieurin Maschinenbau/Informatik

 Beiträge: 1928 Registriert: 12.12.2000 HP EliteBook 8560w Windows 7 / V5R19SP3 / NX 8.5
|
erstellt am: 12. Apr. 2005 10:02 <-- editieren / zitieren --> Unities abgeben:          Nur für Jessy
Hallo Jessy, welche Assembly-Verknuepfung wolltest Du denn benutzen ? Soweit ich weiss, gibt es KEINE fuer genau diesen Fall. Da muesst man in den Kinematik-Bereich hineingehen, da gibt es die Moeglichkeit, eine Verbindung namens Roll-Curve aufzubauen (Rolle laeuft auf Kurve - also Dein klassischer Anwendungsfall). ABER: Das Seil kann sich nicht verbiegen !!! Es kann immer nur die Rolle auf der Kurve laufen.... Beste Gruesse Catrin ------------------ CATIS GmbH 38444 Wolfsburg catrin.eger@catis.de www.catis.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jessy Mitglied R&D

 Beiträge: 57 Registriert: 03.03.2004
|
erstellt am: 12. Apr. 2005 10:29 <-- editieren / zitieren --> Unities abgeben:
Hey! Das hört sich ja so an, als könnte das genau zu meinem Fall passen! Hast Du zufällig irgendwelche Infos darüber, wie man so etwas erstellt? (auf einer HP oder so...) Ansonsten werde ich gleich mal in die Bibli düsen und sehen, ob ich dort ein passendes Buch finde, in dem etwas darüber erklärt wird. Danke Dir auf jeden Fall. P.S.: Wollte im Assembly mit der Kontaktbedingung (also Abstand = 0) arbeiten. ------------------ "Ganze Kompanie... KEHRT!" ..."Ja, gerne... Aber wo sind die Besen?!"  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Catrin Ehrenmitglied Ingenieurin Maschinenbau/Informatik

 Beiträge: 1928 Registriert: 12.12.2000 HP EliteBook 8560w Windows 7 / V5R19SP3 / NX 8.5
|
erstellt am: 12. Apr. 2005 10:39 <-- editieren / zitieren --> Unities abgeben:          Nur für Jessy
Such mal hier im Forum, es gibt eine gute Kurzanleitung von der FH Zwickau und auch andere... Habe die Adresse gerade nicht im Kopf, im CATIAV5-Kinematik-Forum findest Du ein paar Sachen ganz sicher. Gruss Catrin ------------------ CATIS GmbH 38444 Wolfsburg catrin.eger@catis.de www.catis.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jessy Mitglied R&D

 Beiträge: 57 Registriert: 03.03.2004
|
erstellt am: 12. Apr. 2005 12:42 <-- editieren / zitieren --> Unities abgeben:
|
