Guten Morgen,

ich bin CATIA Anfänger und ärgere mich über folgendes Phänomen:
Ich zeichne z.B. in einer Skizze ein großes Rechteck. In einer zweiten Skizze setze ich ein kleines Rechteck rechts neben das große und bemaße den Abstand des kleinen zum großen. Wenn ich später die Breite des großen Rechteck stark vergrößere, ist das kleine Rechteck auf einmal innerhalb des großen, anstatt dass es mit dem bemaßten Abstand nach außen geschoben wird. Gibt es dafür Abhilfe? CATIA ist das erste Programm, mit dem ich zu tun habe, das damit ein Problem hat.

Gruß
wisu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo wisu,

vermutlich ist das Problem, dass die Kante des großen Rechtecks, auf die du referenzierst ihr Vorzeichen ändert.

Probier mal, von der Kante ein Offset zu machen und das kleine Rechteck kongruent auf den Offset zu setzen. Wenn das nicht hilft, helfen meist Offsetebenen im 3D, die mit der Sketchplane verschnitten werden.

Das Problem dabei ist nur, dass das Maß nicht mehr im Sketcher manipuliert wird, sondern im 3D über die Planes.

Gruß, zizo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


solche probleme kenn ich gut, die kommen leider immer wieder vor
du kannst ja auch versuchen in der skizze den abstand nicht vom grossen nach aussen zu bemassen, sondern von einer anderen referenz aus: zb vom ursprung. das mass hat halt dann den wert:
abstand ursprung zu grosses rechteck + breite grosses rechteck + offset zum kleinen. das ganze wird dann über eine formel berechnet.
so ist es eindeutig bestimmt.

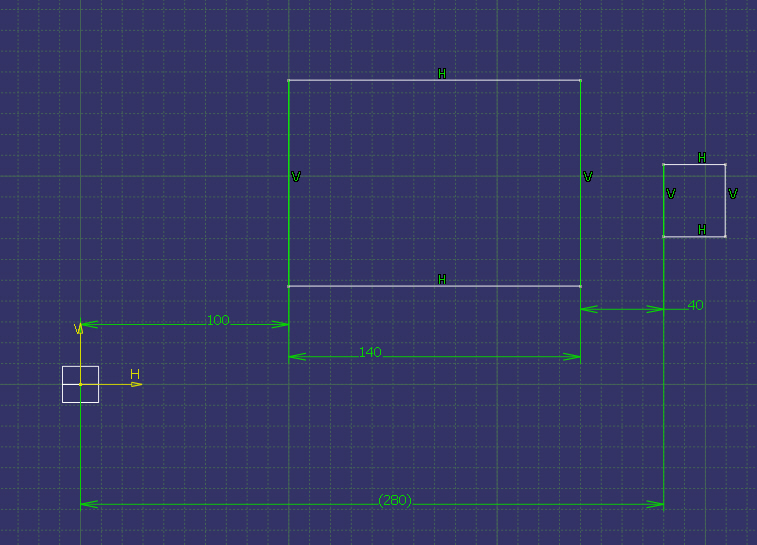

siehe bild

gruss

mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

tja,

dann werde ich wohl verstärkt Ebenen verwenden müssen. Da ich Maße gerne über Parameter steuere, ist es eh wurscht, ob das Maß in der Skizze oder sonstwo definiert ist. Es wäre halt übersichtlicher, wenn die Maße alle in der Skizze wären, aber was will man machen, wenn's nicht funktioniert (dass CATIA das nicht auf die Reihe kriegt ist mir schleierhaft - andere schaffen es doch auch - oder ist das ein gewolltes Feature, dessen Vorteile sich mir noch nicht erschlossen haben???)

Mit der Formelmethode kann ich mich mit Rücksicht auf nachfolgende Bearbeiter nicht so recht anfreunden. Die Nachvollziehbarkeit würde doch ziemlich leiden.

Trotzdem vielen Dank für die Tipps!

Gruß
wisu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
