Hallo Leute,
nachdem ich mit meinen Bohrungen durch mehrere Bodys nicht mehr weiterkam, möchte ich versuchen über die Funktion der Baugruppenbohrung im Assembly durch die einzelenen Parts komplett durchbohren.
Das Tool ist im Assembly sichtbar, aber ich weiß nicht wie ich es anwenden muss?
Drücke ich den Button und gehe dann auf die Bauteilfläche passiert nichts...

Wer kann mnir helfen?

Gruß

digger

------------------
--------------------------------------------
Der Computer ist die Weiterentwicklung des Menschen.. Intelligenz ohne Moral!
--------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo digger,

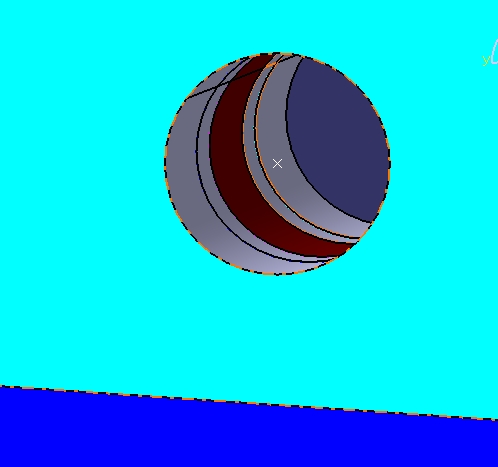

ich bin mir nicht sicher, ob Du mit der Assembly-Bohrung zum Ziel kommst. Hab's eben versucht. Bei mir erscheint das Loch nur in dem Body, der sich gerade in bearbeitung befindet, nicht durch alle eines Parts. Könnte aber auch ein Bug sein, wer weiß das schon so genau... Ich habe inzwischen auch einige grafische Effekte in Zusammenhang mit diesem Feature, die ziemlich siche Bugs sind.
Eigentlich müsste nach nach selektion der Bauteilfläche eine Hole-Dialogbox aufgehen. Der Sketch zur Positionierung wird in dem Part angelegt, in dem sich die selektierte Fläche befindet, und kann dort (nicht auf Product-Ebene) editiert werden.

------------------
Viele Grüße
Jochen Kästle

www.denc.de

TUFKAD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo jkaestle,
das klingt ziemlich depremierend...
ich hatte gehofft mit dem Tool weiter zu kommen...

Vielleicht weiß ja doch noch jemand Rat?

Gruß

digger

------------------
--------------------------------------------
Der Computer ist die Weiterentwicklung des Menschen.. Intelligenz ohne Moral!
--------------------------------------------

[Diese Nachricht wurde von digger23 am 25. Feb. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi digger,
es ist durchaus möglich, mit der Funktion Hole im AssemblyDesign eine Bohrung durch mehrere Parts in einem Product einzubringen. Und sie ist auch in allen Parts sichtbar. Sie ist auch sichtbar wenn man dann das Part einzeln, nicht im Product, öffnet. Die Schwierigkeit bei dieser Funktion ist, das man die Bohrung nicht positionieren kann. Der Schalter  Sketcher ist immer gedimmt. Aus dem Grund empfehle ich vorher einen Punkt als Center zu erzeugen. Dieser kann angewählt werden und dann ist die Bohrung exakt definert. Wenn die Funktion Hole angewählt ist müssen in dem Fenster Assembly Features Definition die entsprechenden Komponenten, durch die die Bohrung gehen soll, ausgewählt werden.

Gruß UFLO

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo UFLO,
bei mir lässt sich die Skizze positionieren. Allerdings nicht im ASD, sondern im PartDesign. Die Skizze wird in dem Part abgelegt, auf dessen Fläche die Bohrung erstellt wird.
Das Problem von Digger ist, dass er nicht die Bohrung durch mehrere Parts, sondern durch mehrere Bodies innerhalb eines Parts machen möchte. das ist mir auch mit dem AssemblyHole nicht gelungen. Siehe auch
http://ww3.cad.de/foren/ubb/Forum133/HTML/002999.shtml

------------------
Viele Grüße
Jochen Kästle

www.denc.de

TUFKAD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sorry,
diesen Tread hatte ich nicht verfolgt. Das Problem ist wirklich etwas anders gelagert. Dazu fällt mir allerdings auch nichts ein.
Aber es beruhigt mich, wenn die Positionierung des Hole im AssemblyDesig bei anderen auch nicht über den dafür vorgesehenen Schalter geht.

Gruß UFLO

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo jkaestle, hallo UFLO
das scheint ja eine Einbahnstrasse zu werden...
Da bin ich tatsächlich gezwungen jede einzelene Schicht seperat anzubohren?
Das ist kaum zu glauben?! Ich dachte mit dem Release 12, mit dem ich arbeite, ist so etwas locker möglich...
Hat den da keiner eine Idee?
In das Bauteil werde ich wohl an die 40 Bohrungen einbringen müssen und dann noch durch die einzelnen Schichten... das werden ja hunderte!

Gruß
digger

------------------
--------------------------------------------
Der Computer ist die Weiterentwicklung des Menschen.. Intelligenz ohne Moral!
--------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich würde alle Bohrungen in einen separaten Körper erzeugen. Diese müssen lang genug sein, um durch alle Schichten zu gehen.
Dann wird dieser Körper entsprechend der [Anzahl der Schichten -1] kopiert und mit Link wieder eingefügt. Von jeder Schicht wird nun einer dieser Körper abgezogen.

Gruss
Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Steffen,

ehrlich gesagt klingt das genauso umständlich, wie jeweils jede Schicht seperat zu durchbohren...

Ich werde das aber trotzdem mal versuchen. Vielleicht zeigt sich ja ein Vorteil!

Gruß

digger

------------------
--------------------------------------------
Der Computer ist die Weiterentwicklung des Menschen.. Intelligenz ohne Moral!
--------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Digger,
der Vorteil liegt darin, dass Du bei Änderungen die Bohrungen zentral an einer Stelle änderst, und die Bohrungen in allen anderen Schichten sich automatisch mitändern. Außerdem definierts Du jede Bohrung nur einmal, und nicht n-mal.

------------------
Viele Grüße
Jochen Kästle

www.denc.de

TUFKAD
